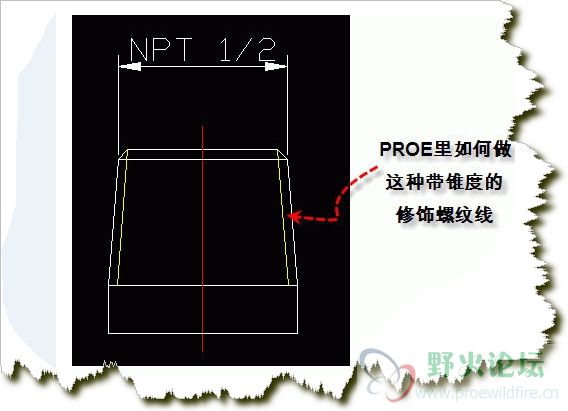

工程图中锥螺纹修饰问题

rainweb · 发表于 2010-8-21 18:15

工程图中锥螺纹修饰问题

cain0203 · 发表于 2010-8-21 21:21

大哥有没搞错，有带锥度的螺纹吗～～

rainweb · 发表于 2010-8-22 06:33

大哥有没有搞错,锥螺纹你不知道.最常用的NPT螺纹.你混了多少年了.

HHSBGZXC2003 · 发表于 2010-8-23 13:53

原帖由 rainweb 于 2010-8-21 18:15 发表
工程图中锥螺纹修饰问题

你的这个图是外螺纹，如果已经有零件模型的话，则方法如下：
单击插入/修饰/螺纹，出现对话框，依次选要螺纹曲面、螺纹启始面、确定螺纹方向、设定螺纹深度、螺纹直径，现在看看模型树，有螺纹修饰图标了吧。就这么简单。

rainweb · 发表于 2010-8-23 15:58

原帖由 HHSBGZXC2003 于 2010-8-23 13:53 发表

你的这个图是外螺纹，如果已经有零件模型的话，则方法如下：
单击插入/修饰/螺纹，出现对话框，依次选要螺纹曲面、螺纹启始面、确定螺纹方向、设定螺纹深度、螺纹直径，现在看看模型树，有螺纹修饰图标了吧。就这 ...

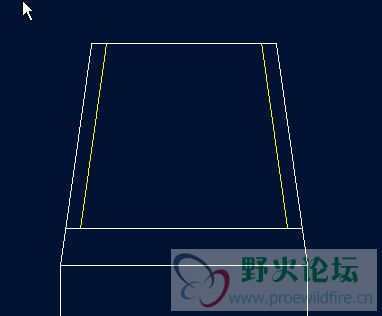

这样不行,修饰后的修饰线是圆柱而不是圆锥,要做成圆锥怎么做?

liangzf2 · 发表于 2010-8-23 16:56

wyg091803 · 发表于 2010-8-24 12:23

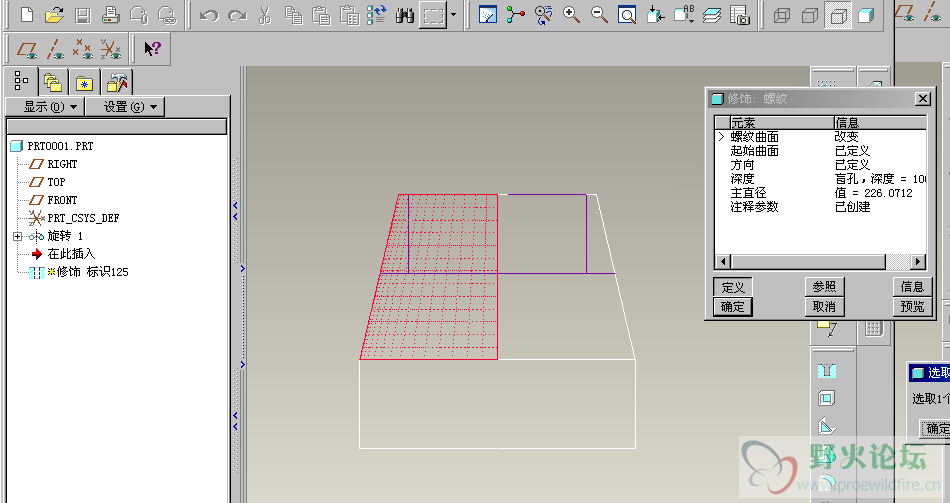

用修饰螺纹可以做出来的呀。关键是螺纹曲面的选取，如果是锥螺纹，当然选取圆锥曲面，建模的时候就得先做出圆锥，这样修饰出来的螺纹也是锥形的；如果建模的实体是圆柱，螺纹曲面选圆柱面，那修饰出来的当然是圆柱螺纹。
5楼的做法是正确的，楼主应该试着去尝试，而不要想当然的认为做出来的一定是圆柱螺纹。

锥度是随便画的，只是作为示意。

[ 本帖最后由 wyg091803 于 2010-8-24 12:26 编辑 ]

rainweb · 发表于 2010-8-24 15:56

我已做过了,不知有什么问题,请教了

wyg091803 · 发表于 2010-8-25 23:14

原帖由 proe_wildfire 于 2010-8-24 17:42 发表

但实际的锥螺纹高度是变化的啊

这个螺纹高度实际上是指螺纹的牙型高度（有别于原始三角形高度H），暂且用h表示。比如螺纹NPT1/4-18，其螺距近似等于P=1.41，牙型高度h=1.129。

[ 本帖最后由 wyg091803 于 2010-8-25 23:21 编辑 ]

rainweb · 发表于 2010-8-26 11:02

谢谢,各位的帮助.我做出来了
