试画落地风扇,

goon299 · 发表于 2010-8-20 23:12

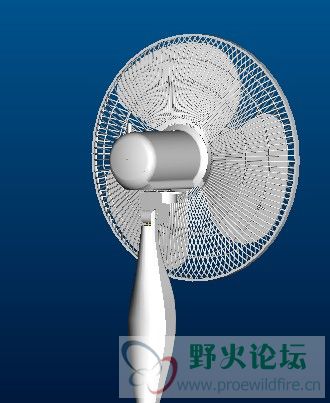

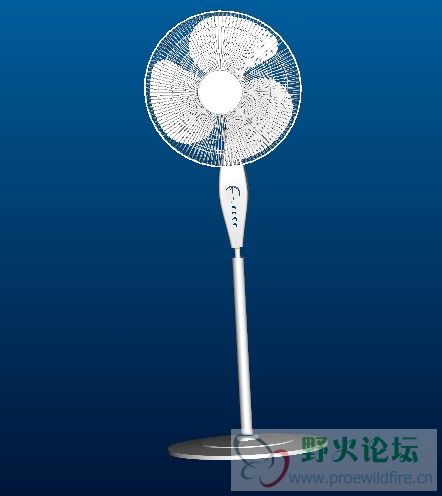

参照艾美特风扇,画了好久,单个零件画成,有点不合常规啊,可是还是有些问题搞不懂,望高手解答,好了,上图,

goon299 · 发表于 2010-8-20 23:14

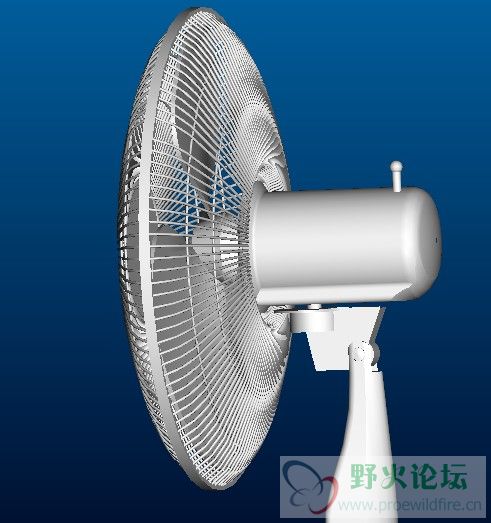

右视

goon299 · 发表于 2010-8-20 23:16

后视

goon299 · 发表于 2010-8-20 23:20

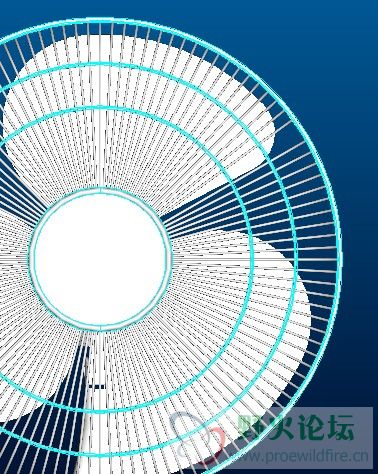

问题在这,我外罩陈列个数120,角度3,可是这里还是缺了一根,望高手指教,刚学PROE,所以很多不明白啊,

zshm456789 · 发表于 2010-8-21 10:14

忘了数自己了吧？、哈哈

goon299 · 发表于 2010-8-21 12:42

没有啊,我试加到121还是不行,

sangyongqiang · 发表于 2010-8-21 13:32

提示: 作者被禁止或删除内容自动屏蔽

江峰 · 发表于 2010-8-21 19:53

还好了不错

xiaofj · 发表于 2010-8-22 14:16

扇叶会不会很复杂哟！

goon299 · 发表于 2010-8-22 23:20

虽然是刚开始,但是还是要画很多细节的,大家可以看一下我在组件里画的注塑机图,呵呵,只是那个文件太大了,在这里上传的话要500多个文件,
