在工程图中插入钣金展开图

xltll · 发表于 2010-7-30 18:05

相信很多钣金的朋友在工程图中要插入展开图吧,下面本人分享下我的方法,有什么更好的方法,希望大家能提出来

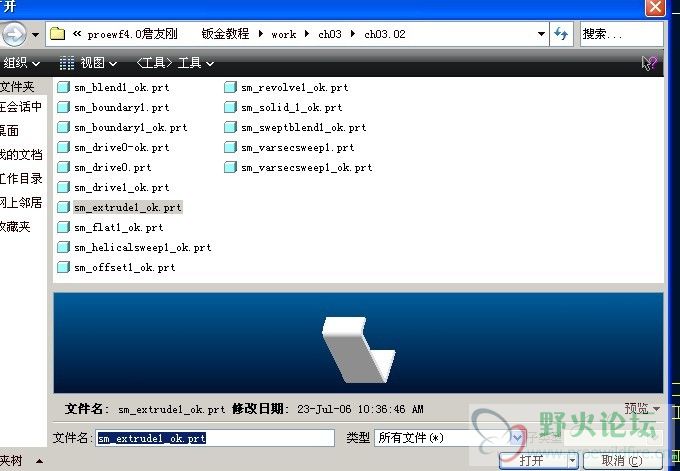

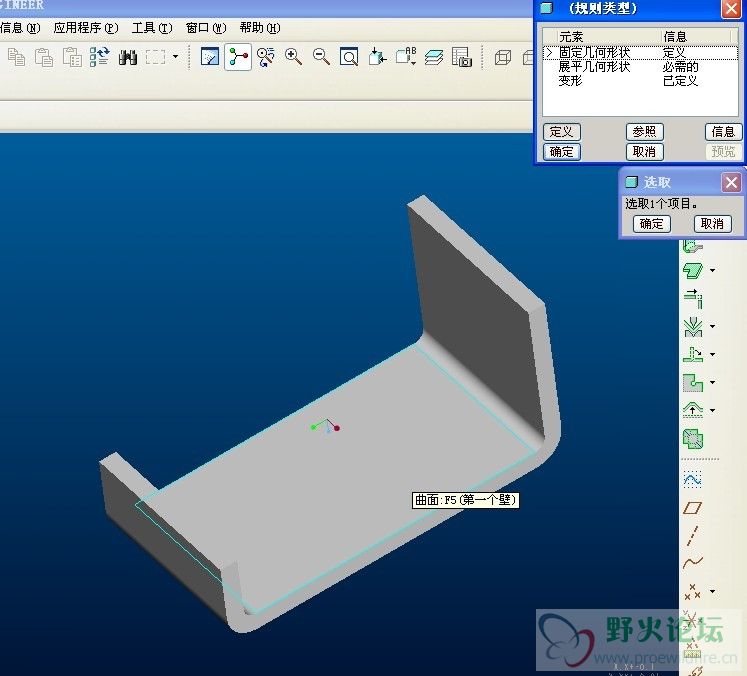

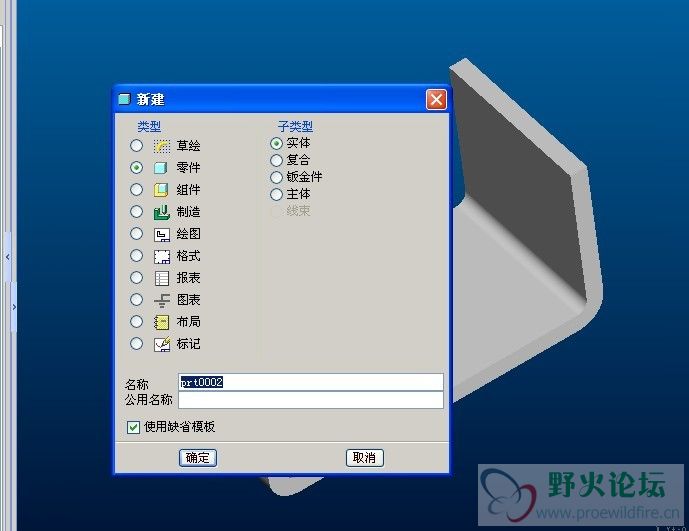

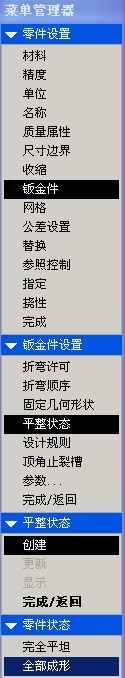

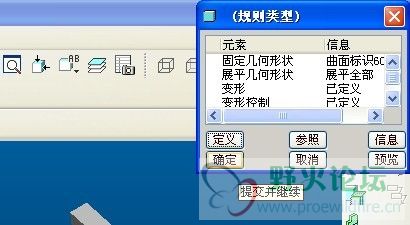

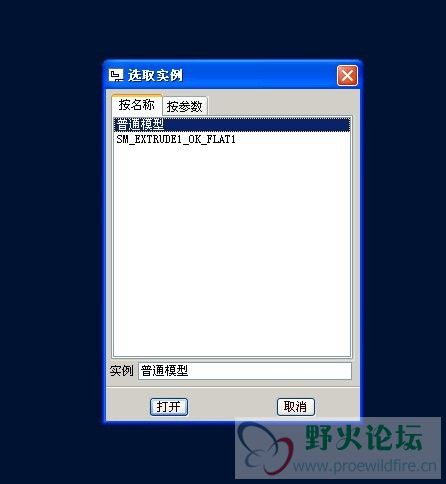

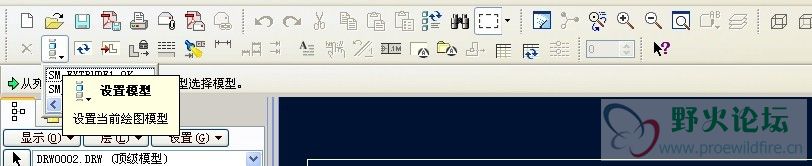

首先在零件图里点编辑——设置——平整状态——创建（这里会要你输入名字，这个没所谓，随便什么都行。）——全部成型，之后的不用说了吧，大家都会，把那个钣金件展平就可以了）——创建一个工程图（这时你就会看到一个选取实例，选普通模型，做好三视图）——在工程图空白处右击属性，绘图模型——添加模型，直接点打开就可以了，选那个PRT0003_FLAT1模型。就完工了。
