PROE一组同心圆弧共用尺寸线表示

ongto · 发表于 2010-7-26 16:43

PROE一组同心圆弧（半圆或大于半圆）共用尺寸线表示？
谢谢。

[ 本帖最后由 ongto 于 2010-7-27 15:35 编辑 ]

ongto · 发表于 2010-7-27 09:38

急切等待中。。。

f15200 · 发表于 2010-7-27 09:40

共用尺寸线表示怎么理解？能否配个草图让我知晓一番。谢谢。

ongto · 发表于 2010-7-27 16:29

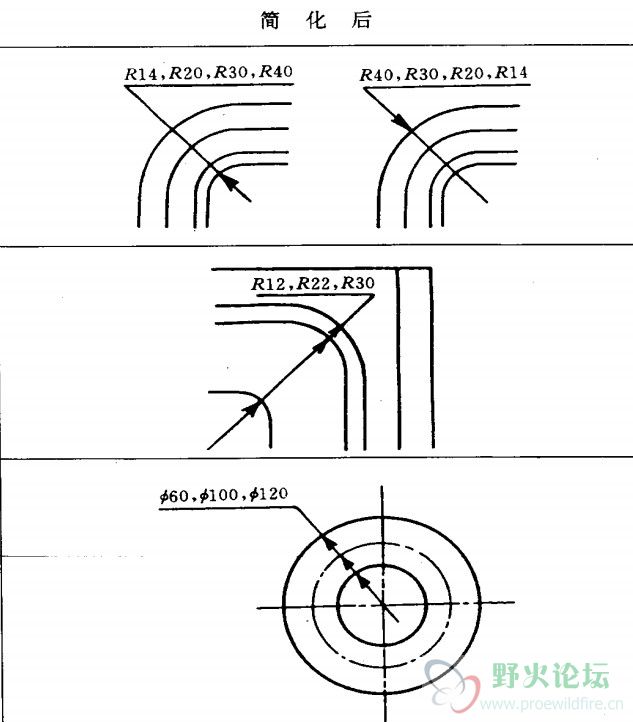

见附图中的同心圆弧标注，proe怎么处理？？

f15200 · 发表于 2010-7-28 10:45

这个我倒是没有琢磨过，容我试试引线注释的笨法子等，我搞定了会回帖的。

f15200 · 发表于 2010-7-29 09:00

ongto：
基本上搞定了：第一、二幅图由于只有一个箭头，所以可以用添加注释的办法标注。
第三、四幅图有多个箭头，可以用标注的办法添加每个尺寸，然后再将其中的几个尺寸的文本内容删除为空（你应会吧！），保留尺寸线等，将剩余唯一的那个尺寸的文本修改为你要的内容，最后选择这几个尺寸（你讲的“需要共用尺寸线”的那些）后，点击菜单的编辑、对其尺寸就ok喽。
注：我的机子上装有2.0、5.0。我使用2.0实践的。不知你的版本是？但我觉得应该不会变动太大。

ongto · 发表于 2010-7-29 09:39

谢谢。版本是5.0。

前面两个用的是半径标注，实际就标最内或最外圆弧半径，

后两个多箭头的还没弄出来，贴个图看一下，几个标注得话，那些尺寸线怎么合并和重合的呢？？

f15200 · 发表于 2010-7-30 10:37

最后选择这几个尺寸（你讲的“需要共用尺寸线”的那些）后，点击菜单的编辑、对齐尺寸就ok喽
