钣金遇到问题

loser · 发表于 2010-7-7 14:01

各位前辈大哥，小弟在画钣金件的图的时候遇到一个问题，希望能够得到论坛里的大哥们帮助。
谢谢各位！

285269180 · 发表于 2010-7-7 14:14

钣金的拉伸实际是拉伸薄壁,比如,要画一直壁,只需画一线段,定义壁厚就可以了

awaken · 发表于 2010-7-9 13:29

钣里里你如果想像实体里一样拉伸肯定是不行了,钣金里只能做钣金特征.
如果实在需要在钣金上拉伸的话,可以把此钣金件"合并/继承"到实体零件里,再拉伸
如果只是想做一钣金壁,则只需画一条直线即可,还要把钣金里切除取消,换成加料

[ 本帖最后由 awaken 于 2010-7-9 13:32 编辑 ]

江疯 · 发表于 2010-7-10 08:12

如果你实在想那块添上你可以用平整或法兰特征将它做出来，你只单纯的拉伸这里是行不通的，钣金里的拉伸只能是一条线且不能封闭的

joustli · 发表于 2010-7-10 09:37

支持4#的说法，1楼的朋友，只能且平整和法兰能做出来
方法1、直接偏移形状后，再倒角完成。
方法2、直接自定义草绘出来你想要的形状。

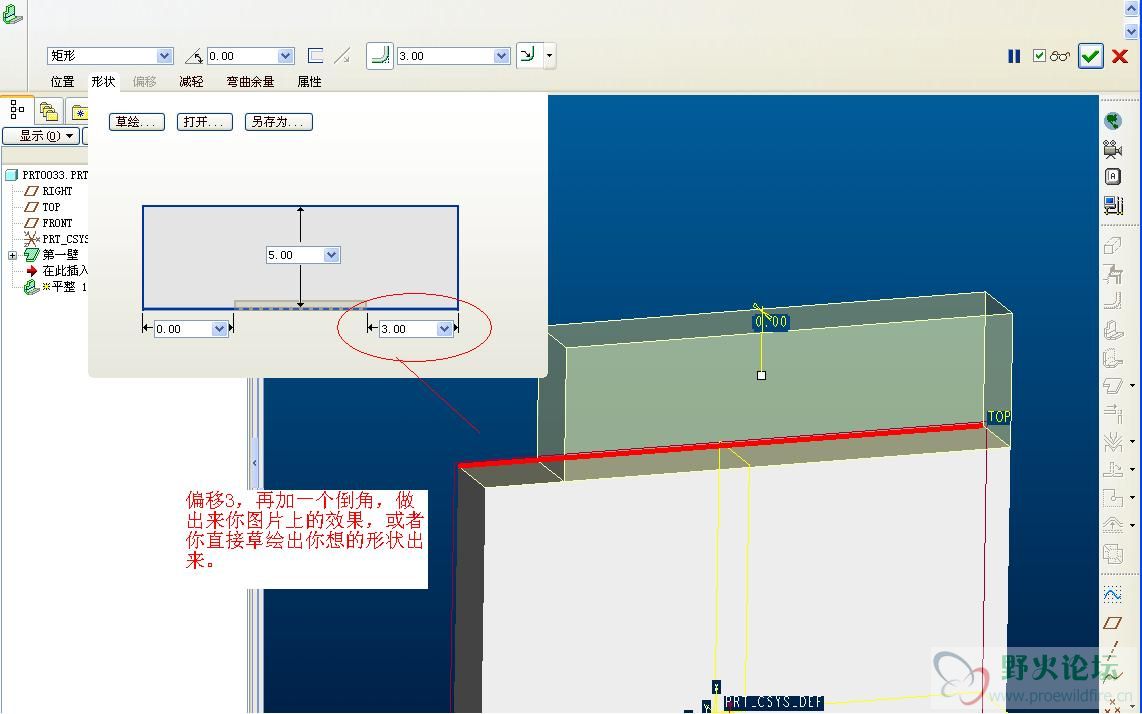

请见下图片说明：

[ 本帖最后由 joustli 于 2010-7-10 09:39 编辑 ]

haoluoyunbo · 发表于 2010-7-14 13:40

学习了！！
