proe组合件剖视图画法

ongto · 发表于 2010-7-2 16:45

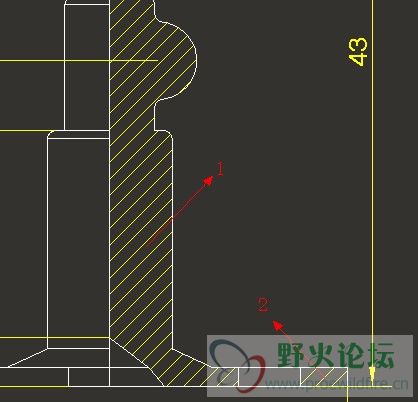

如图上1、2两件通过锚固方法连接，半剖视应该用两种剖面线表示该件，可是，proe画的是一个零件（整体旋转挖切），要怎么办，谢谢。

zqou · 发表于 2010-7-2 18:20

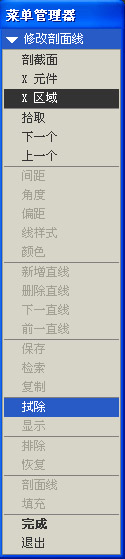

在剖面线属性下，利用X剖面，把“2”拭除

在利用“边”工具，把“2”选上形成新的区域，在利用“剖面线/填充”命令即可

zqou · 发表于 2010-7-2 18:28

本来想好好解释，不过这里实在太麻烦了，发图片老是有问题，就是不能图文混编，而且，我只要一插图片就会提示无效文件。。。

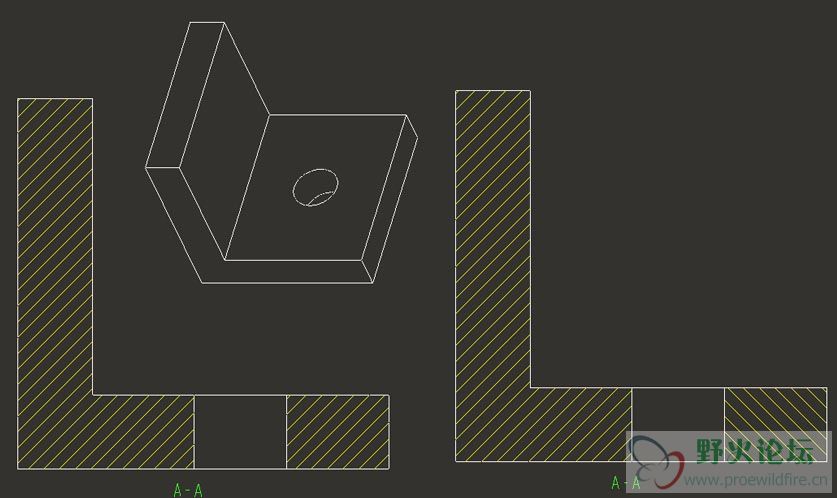

我只好给你看个效果，就是用上面的方法完成的：

ongto · 发表于 2010-7-5 07:21

区域“1”的地方也需要分成两种剖面

ongto · 发表于 2010-7-13 09:33

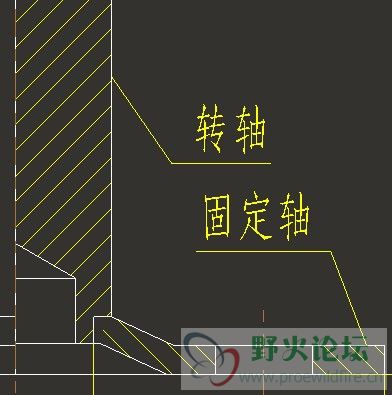

区域“1”通过草绘线分成两个区域，然后“边”工具形成区域填充剖面线。不过有个小问题就是区域“1”填充不顺利，无法填充，最后勉强能行。

[ 本帖最后由 ongto 于 2010-7-13 09:46 编辑 ]
