pro/e中怎么画斜锥体

zhangsanxi · 发表于 2010-5-26 22:10

求助高手，pro/e 怎么画斜锥体？具体尺寸见附件图，

odinn · 发表于 2010-5-26 22:26

用混合就可以了。
先拉伸出下面圆柱体的底，再用混合出上面一部分。比较简单的。

王111 · 发表于 2010-5-26 23:40

同意二楼说的！这图用混合就可以了再抽壳!呵呵！

zhangsanxi · 发表于 2010-5-27 07:28

主要是大端有个R圆弧过渡

幽兰戴尔 · 发表于 2010-5-27 08:50

倒圆角，旋转啊！都是可以的嘛！

ceshingoe · 发表于 2010-5-27 08:52

所发图不够清楚，但是画这个形状的大体思路如下：
1.分析：图面上所标注的各尺寸均为内寸，所以可以先建内曲面，然后加厚，再把两端切平
2.方法：

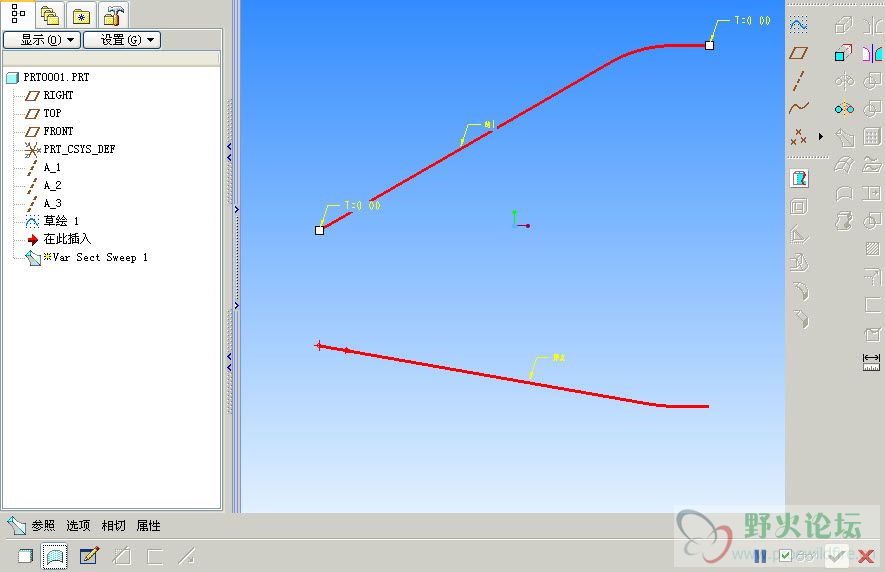

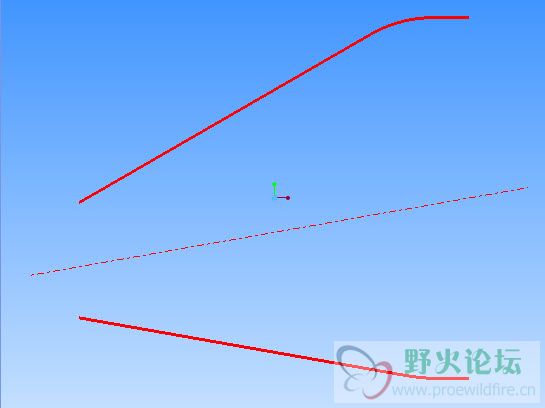

   a.草绘曲线，如附件图一；
   b.选择可变截面扫描命令，绘制圆，参见附图二、三；

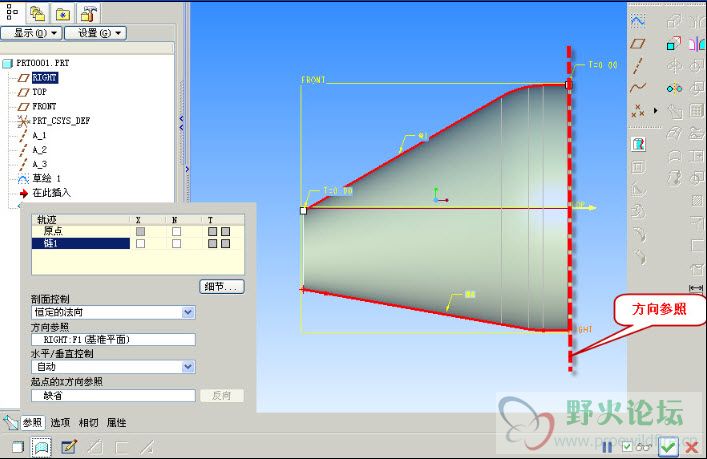

   c.选择参照，按“剖面控制＝恒定的法向”设置来生成曲面，如图四；

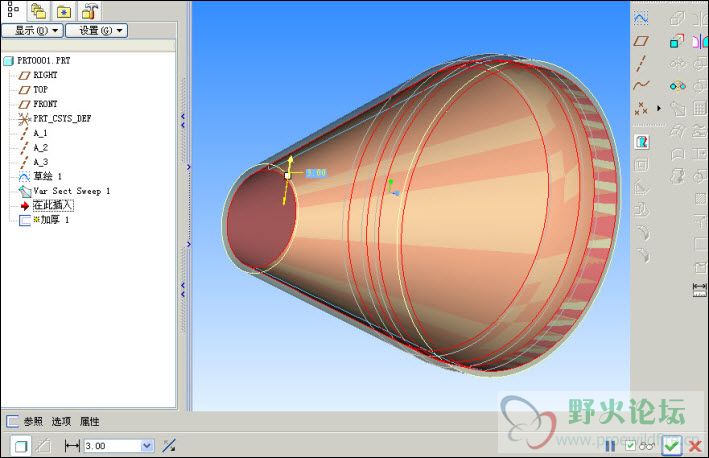

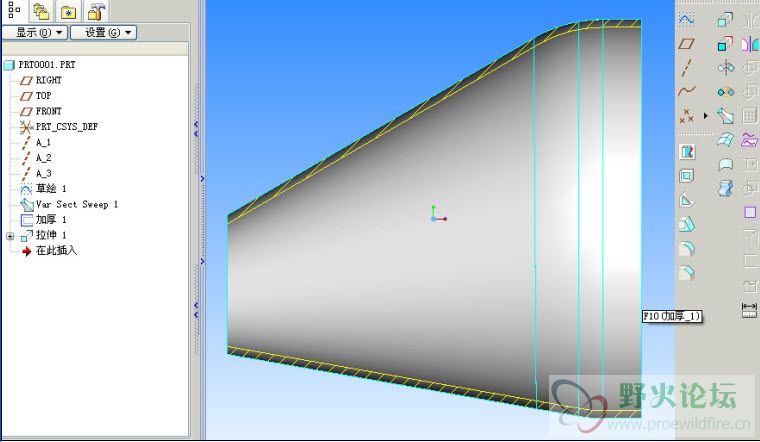

   d.加厚，然后切去两端保证高度，如图五、六。

[ 本帖最后由 ceshingoe 于 2010-5-27 08:57 编辑 ]
