PROE5.0钣金新功能之面组成形！

yfko999 · 发表于 2010-4-30 09:09

前几天发现这么个功能，摸索了一下做个简单的教程。

在以前的版本里面想做这样一个成形挺麻烦的，但在5.0里就变得很简单了。

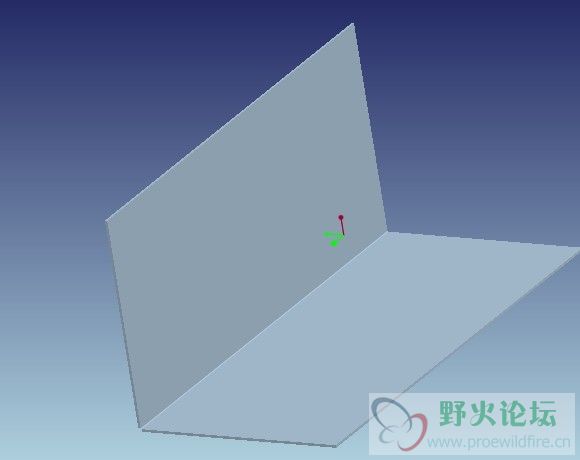

现在我们来看看如何创建。首先，做出这个一个钣金壁。

面组成形，顾名思义首先得创建个面组。

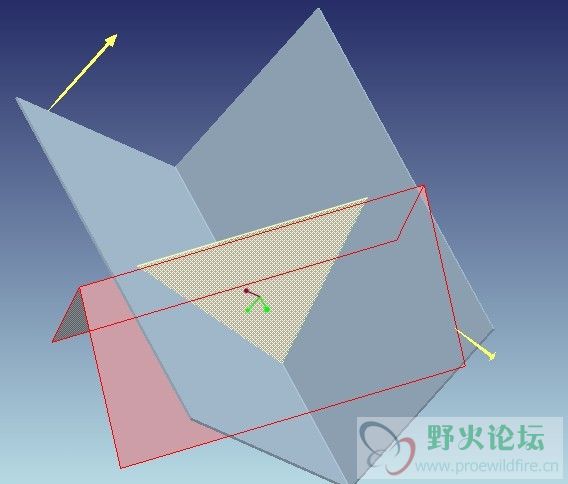

创建好如图的面组后，就可以使用面组成形了

然后选中创建的曲面，

这里有两个选项，一个是控制成形面生成的方向，一个是控制钣金壁生成的方向。大家自已试验下吧。接下来看这个选项

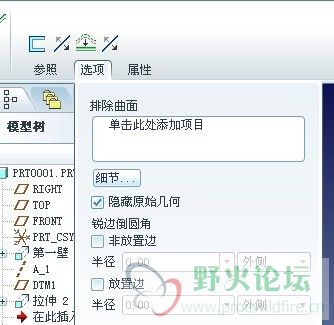

排除曲面和以前的没什么区别，大家都能理解的，锐边倒圆角这里要注意，非放置边意思就是你生成的成形区域内部的R角，放置边就是曲面与钣金壁相交的边。

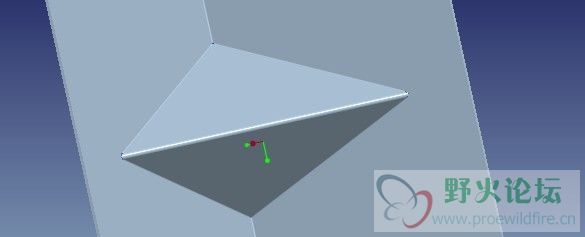

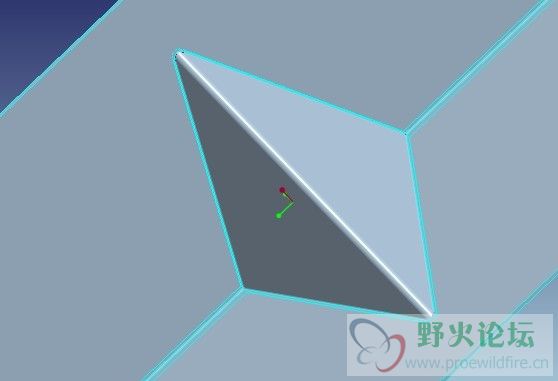

最后效果如图。总结，曲面成形比起以前的冲头和模具有了很大的改进，不需要再重新创建一个模型了，直接就可以在零件内部创建，更加直观也更加高效！
