如何控制工程图中倒圆角的标注文字水平显示

doudoupeter

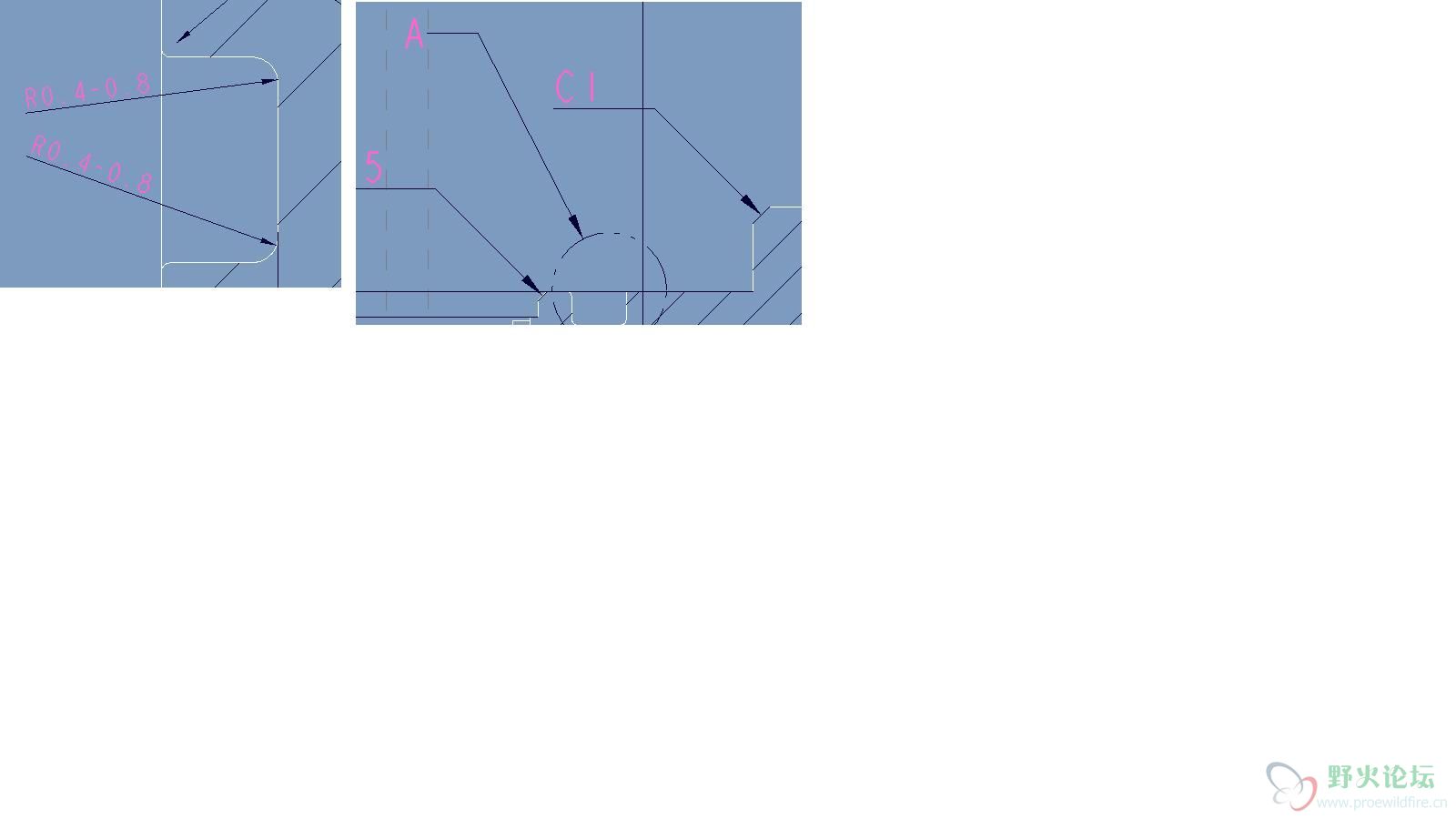

在工程图中，倒圆角的标注总是如图左所示，如何调整为如右图水平显示，指引线代水平折弯线。附上我的GB.DTL设置。
这些选项控制与其他选项无关的文本
!
drawing_text_height            3.500000
text_thickness                 0.35
text_width_factor              0.70000
!
!
! 这些选项控制视图和他们的注释
!
broken_view_offset             5.000000
def_view_text_height           3.5
def_view_text_thickness        0.35
detail_circle_line_style       PHANTOMFONT
detail_view_circle             ON
half_view_line                 SYMMETRY
projection_type                FIRST_ANGLE
show_total_unfold_seam         YES
view_note                      STD_DIN
view_scale_denominator         0
view_scale_format              DECIMAL
!
! 这些选项控制横截面和它们的箭头
!
crossec_arrow_length           6
crossec_arrow_style            tail_ONLINE
crossec_arrow_width            3
crossec_text_place             ABOVE_TALL
cutting_line                   STD_ISO
cutting_line_adapt             NO
cutting_line_segment           10.000000
draw_cosms_in_area_xsec        NO
remove_cosms_from_xsecs        TOTAL
!
! 这些选项控制在视图中显示实体
!
datum_point_size               0.312500
datum_point_shape              CROSS
hlr_for_pipe_solid_cl          NO
hlr_for_threads                YES
location_radius                DEFAULT(2.)
mesh_surface_lines             OFF
thread_standard                STD_ISO_IMP_ASSY
hidden_tangent_edges           DEFAULT
!
! 这些选项控制尺寸
!
allow_3d_dimensions            YES
angdim_text_orientation        HORIZONTAL
associative_dimensioning       YES
blank_zero_tolerance           NO
chamfer_45deg_leader_style     STD_ISO
clip_diam_dimensions           YES
clip_dimensions                YES
default_dim_elbows             YES
dim_leader_length              5.000000
dim_text_gap                   0
draft_scale                    1.000000
draw_ang_units                 ANG_DEG
draw_ang_unit_trail_zeros      YES
dual_digits_diff               1
dual_dimension_brackets        YES
dual_dimensioning              NO
dual_secondary_units           MM
iso_ordinate_delta             YES
lead_trail_zeros               STD_METRIC
lead_trail_zeros_scope         DIMS
ord_dim_standard               STD_ISO
orddim_text_orientation        PARALLEL
parallel_dim_placement         ABOVE
shrinkage_value_display        PERCENT_SHRINK
text_orientation               PARALLEL_DIAM_HORIZ
tol_display                    YES
tol_text_height_factor         0.600000
tol_text_width_factor          0.600000
witness_line_delta             1.5000000
witness_line_offset            0.000000
!
! 这些选项控制文本和线性
!
default_font                   font
aux_font                       1 filled
aux_font                       2 leroy
aux_font                       3 cal_alf
aux_font                       4 cal_grek
aux_font                          5 font3d
!
! 这些选项控制方向指引
!
draw_arrow_length              3
draw_arrow_style               FILLED
draw_arrow_width               1
draw_attach_sym_height         DEFAULT
draw_attach_sym_width          DEFAULT
draw_dot_diameter              1.000000
leader_elbow_length            6.000000
!
! 这些选项控制轴
!
axis_interior_clipping         NO
axis_line_offset               5.000000
circle_axis_offset             4.000000
radial_pattern_axis_circle     YES
!
! 这些选项控制几何公差信息
!
gtol_datums                    STD_ISO
gtol_dim_placement             ON_BOTTOM
new_iso_set_datums             YES
!
! 这些选项控制表，重复区域和材料清单球标
!
dash_supp_dims_in_region       YES
def_bom_balloon_leader_sym     ARROWHEAD
model_digits_in_region         NO
show_cbl_term_in_region        YES
!
! 这些选项控制层
!
draw_layer_overrides_model     YES
ignore_model_layer_status      YES
!
! 这些选项控制模型网格
!
model_grid_balloon_size        0.200000
model_grid_neg_prefix          -
model_grid_num_dig_display     0
!
! 杂项选项
!
decimal_marker                 COMMA_FOR_METRIC_DUAL
drawing_units                  MM
line_style_standard            STD_ISO
max_balloon_radius             0.000000
min_balloon_radius             0.000000
node_radius                    DEFAULT
sym_flip_rotated_text          YES
sym_rotate_note_center         NO
weld_symbol_standard           STD_ANSI
yes_no_parameter_display       TRUE_FALSE

野火

此贴里写的很详细
工程图配置文件*.dtl常用选项及使用详解
http://www.proewildfire.cn/thread-9736-1-1.html

text_orientation parallel_diam_horiz
parallel_dim_placement above
这两项会互相影响，第一项设置标注尺寸时，数值平行于尺寸线，并且直径标注会水平显示。（半径不能），第二项设置标注时数值在尺寸线上面。
