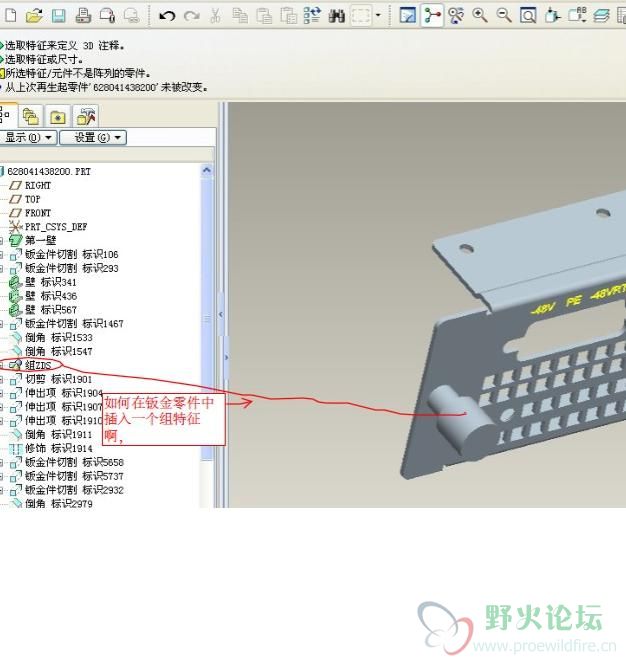

刚刚图片没发上去，还是刚刚的问题，在钣金零件中如何插图实体组特征啊。

Linda1005 · 发表于 2010-3-4 16:22

插入的组不是钣金薄壁，而是实体，请问一下，是如何实现的啊！

Linda1005 · 发表于 2010-3-4 16:38

有没谁知道的呀，还是说我没表达清楚啊
钣金里面只能创建和板厚一样的特征，图中的特征是没有办法在钣金模块下完成吧？
那这个组是如何添加进钣金零件中的呢
帮帮忙呀，我想了好久都没想出来

924873939 · 发表于 2010-3-4 16:43

这插入的是用户自定义特征 UDF 吧!!!

感觉上是!!

lgt1984 · 发表于 2010-3-4 17:55

这插入的是udf特征
不是说钣金就一定是等厚度的其实钣金也是实体啊只不过这样处理了无法实现一些后续的操作比如展平或者后续的磨具制造会遇到些麻烦

tracywj · 发表于 2010-3-5 09:55

LS正解啊，就是插入的事udf特征啊

Linda1005 · 发表于 2010-3-5 11:20

谢谢啊，好像是的吧，我去搜索下相关内容去学习学习

Linda1005 · 发表于 2010-3-5 13:31

我在实体中创建的UDF库没办法插入到钣金零件中，提示说“UDF包含无法放置于钣金件零件中的特征”，这是怎么回事啊

924873939 · 发表于 2010-3-5 15:41

那就在板金中创建UDF啊!!
祝楼主成功啊!!
