proe工程图如何让"隐藏线"的显示及不显示?

3d_q · 发表于 2010-1-20 15:29

proe工程图有些隐藏线(例如一些看不见的孔等)需要显示,但为了简洁清楚明了,又有非常多的隐藏线不需要显示,不知道怎么办?

xuhu1024 · 发表于 2010-1-20 16:19

如果为了好看的话，一般是导出工程图到CAD里在次修改，我现在接触的一般多是出工艺图为了应付上面的才这样做。其他方法我就不怎么清楚了，也希望别人另有高招分享下

3911815 · 发表于 2010-1-20 17:06

可以用拭除啊！就是麻烦点。

3d_q · 发表于 2010-1-20 20:33

3楼做法是可以的

,
但工作量巨大

,
不值得提倡

,
不知有哪位高人有啥绝招?

南宁老马 · 发表于 2010-1-21 11:06

一幅图中有显示和不用显示我也想知道！

3d_q · 发表于 2010-1-22 09:51

希望版主或论坛元老能回答我这个问题,特别是不可见的螺纹显示与隐藏(一个零件太多螺纹孔,如让它们全部显示出来真的很乱,只想让部分以隐藏线形式显示出来)

野火 · 发表于 2010-1-22 18:39

就是3楼的方法

nzw · 发表于 2010-1-24 21:56

本帖最后由 fjs2008 于 2013-11-17 14:06 编辑

http://www.proewildfire.cn/thread-35682-1-1.html

楼主可参考上面连接：用简化表示把你做的螺纹特征做简化，简化后再"排除"螺纹特征接着就可以出工程图了。假如楼主不是初学者看了上面的连接解决你的问题应该不是问题。。。。。。

idea_33 · 发表于 2010-1-25 16:28

这个很难，我也是有这个问题，我用剖面解决

sgp0375 · 发表于 2010-1-28 10:18

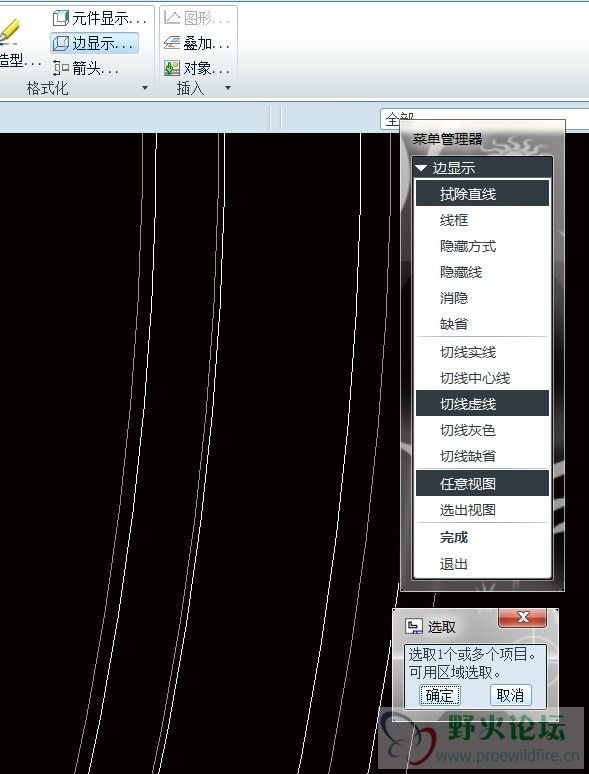

可以自己把要显示的线画出来，用使用边指令比较省事，让后改显示样式
