在展开钣金件上如何标注螺孔

LVCHUNBO · 发表于 2009-11-30 15:06

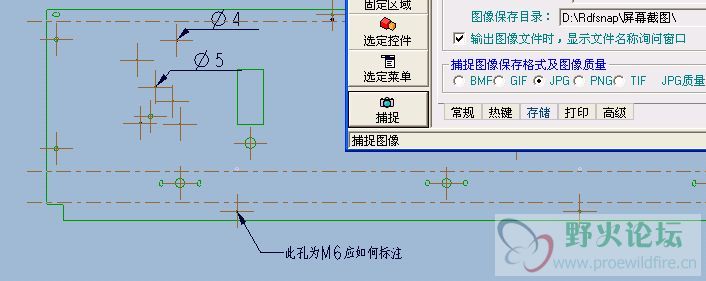

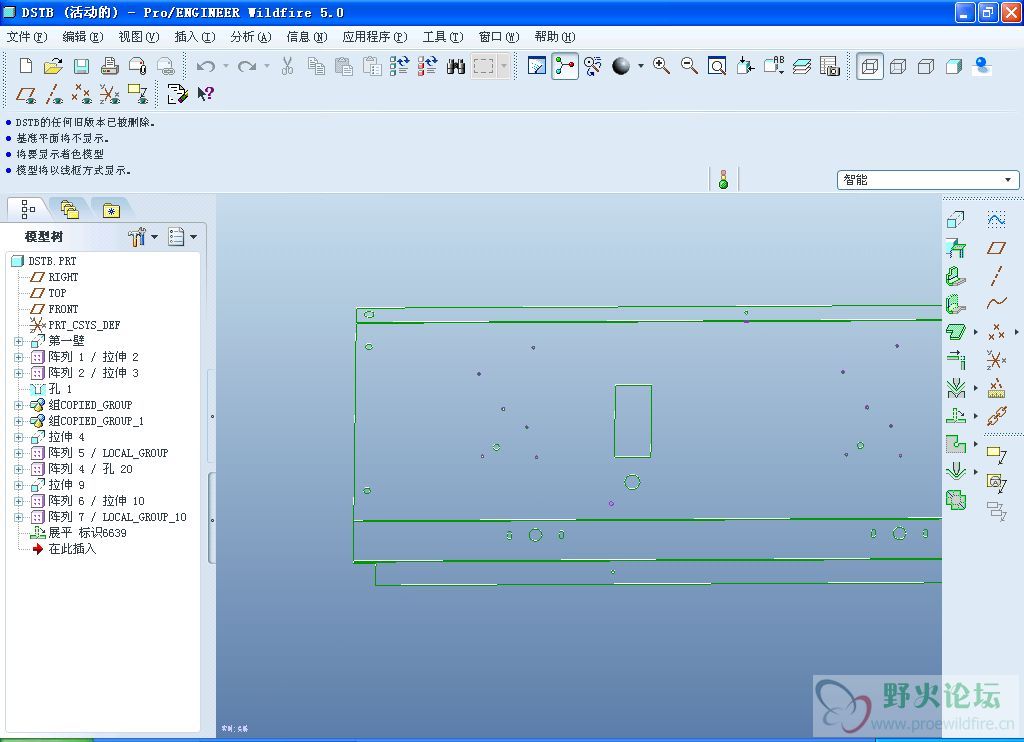

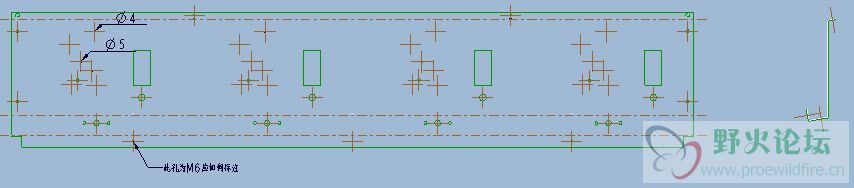

在展开的钣金件上，在没有选取为固定面的曲面上标注螺孔，如M6？请高手指点。谢谢！

野火 · 发表于 2009-11-30 21:02

用注释标吧

LVCHUNBO · 发表于 2009-12-1 11:12

谢谢版主！现在只能这样了。展开后，螺纹线与底孔线也不在一起了。如00jpg。这怎么回事？

[ 本帖最后由 LVCHUNBO 于 2009-12-1 11:17 编辑 ]

hym2009 · 发表于 2009-12-1 16:16

不会~~

secondangle · 发表于 2009-12-2 13:06

可以借助辅助视图来完成标注

LVCHUNBO · 发表于 2009-12-7 07:58

谢谢！
