曲柄摇杆机构运动仿真教程

tianya1988218 · 发表于 2009-7-28 23:16

学过曲柄摇机构，但没真正用软件分析一下，今天来试试。

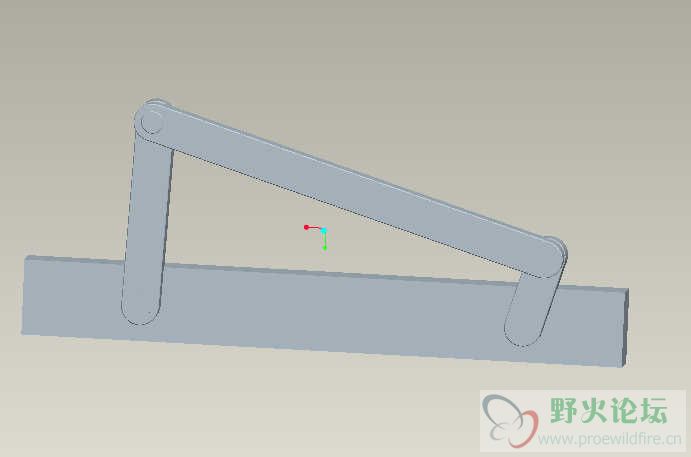

零件建模比较容易，就四个杆。装配也不难。我会上传prt和asm的。
在此我用图片简要分析一下运动分析方法！

[ 本帖最后由 tianya1988218 于 2009-7-29 08:11 编辑 ]

tianya1988218 · 发表于 2009-7-28 23:21

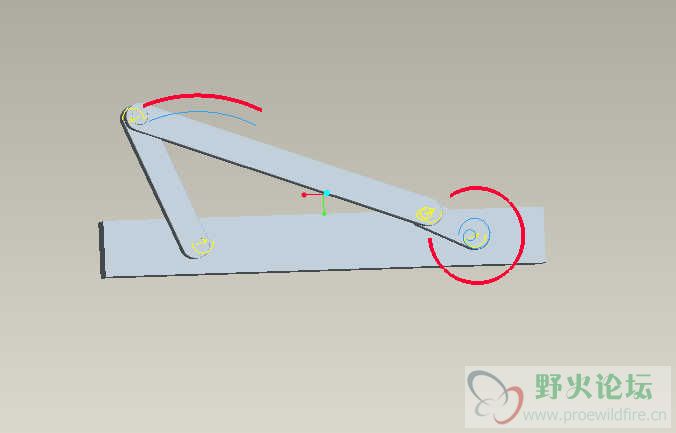

选择插入中伺服电动机，加入电动机并运动，没出现错误提示。

tianya1988218 · 发表于 2009-7-28 23:25

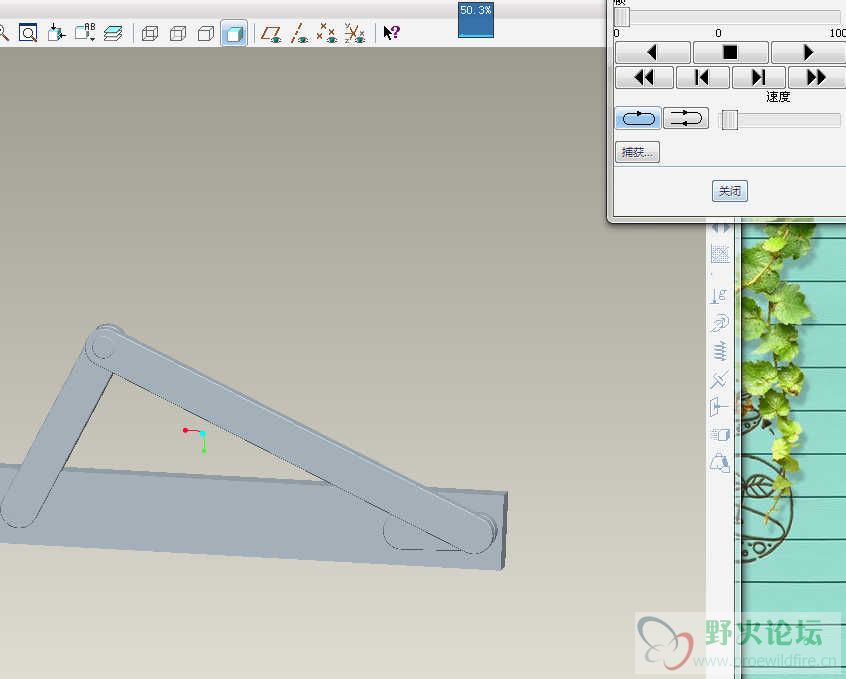

选择回放可以看到运动动画，继续看~~

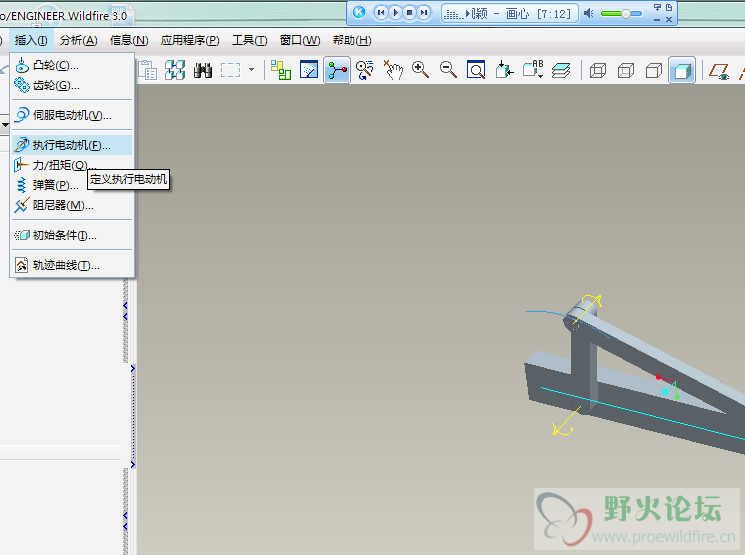

选择插入执行电动机，设定执行电动机

tianya1988218 · 发表于 2009-7-28 23:28

定义执行电动机时选取运动轴，定义数值为常数a=30如图，当然可以定义为其它函数

tianya1988218 · 发表于 2009-7-28 23:31

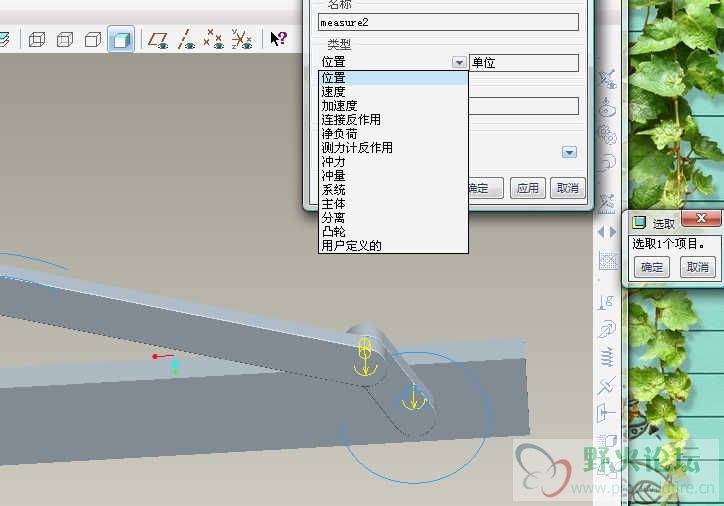

选择分析里的测量，选择测量速度或加速度

tianya1988218 · 发表于 2009-7-28 23:33

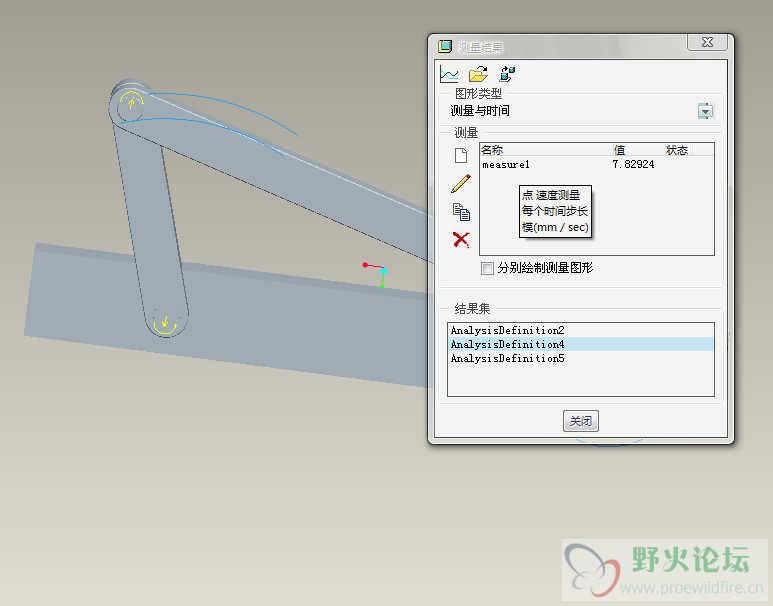

选择要测的点和结果集，出现速度值，单位毫米每秒

tianya1988218 · 发表于 2009-7-28 23:35

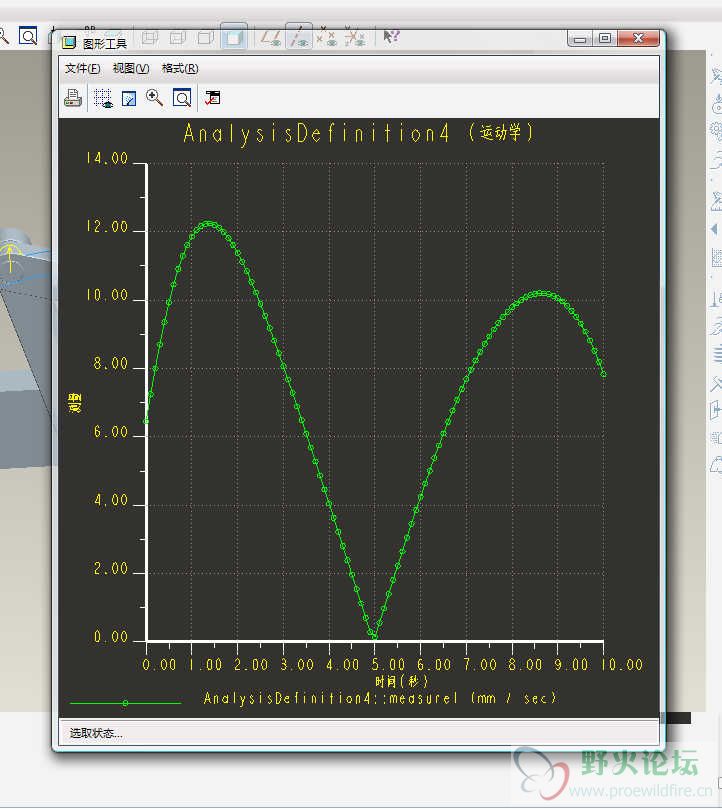

选择图形，出现图形工具如图

tianya1988218 · 发表于 2009-7-28 23:38

当然还可以测量加速度等参数的。另外选择插入中轨迹曲线，可以生成轨迹。还可以自己测量质量，检查全局干涉等等。

[ 本帖最后由 tianya1988218 于 2009-7-28 23:40 编辑 ]

tianya1988218 · 发表于 2009-7-28 23:59

曲柄摇杆机构零件及组件下载地址：http://ishare.iask.sina.com.cn/f/5479590.html

[ 本帖最后由 tianya1988218 于 2009-7-29 10:02 编辑 ]
