这图V型管怎么画？（练习十五）

zhsanr1017 · 发表于 2009-6-10 10:49

在两个平面上画出几个特殊的点就行了，之后用管道连接起来可以了，记住一定要在画一个不在特殊位置的点，要保证每个特殊位置都能有圆角。

一直微笑 · 发表于 2009-6-10 17:00

第一步：根据就是拉伸一个曲面
第二步：在拉伸曲面上做投影线
第三步：扫描
如果还不明白再问我

xieweiyao · 发表于 2009-6-10 18:00

用得着那样么把曲线画出来直接扫描这CAD 3D都可以画

huahually · 发表于 2009-6-13 21:56

我是新手，尝试着做出来了，但方法不一定好，写出来，供大侠们指正。
思路：制作一曲面，其边界线即为弯管的扫描轨迹，然后扫描即可。
大致步骤如下：
1.拉伸得曲面；
2.对曲面四个顶点以R20进行顶点倒圆角；
3.以曲面的边界线为轨迹扫描即得。

幂王星 · 发表于 2009-6-15 10:01

这个题的最好方法为13楼，原来在别的论坛解答时我也是用的这种方法

13680339890 · 发表于 2009-6-17 14:06

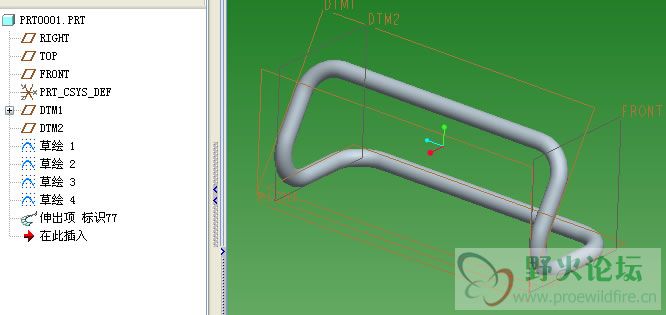

最不伤脑筋的画法：新建立两个基准面，绘制路径，扫描

[ 本帖最后由 13680339890 于 2009-6-17 14:12 编辑 ]

0755 · 发表于 2009-6-23 09:56

这个还是比较简单的。

qfxsh · 发表于 2009-6-23 14:06

我最先想到的也是15楼所说的，只需要建立两个基准面就可以了，草绘轨迹后扫描，管径10mm，弯角为R20，完全可以扫描！

youshunhua · 发表于 2009-6-23 19:35

支持15楼的做法，顶！

wyh2222 · 发表于 2009-6-24 19:56

看看我的
把扫描线投影

是不是有一点新意
