PROE5.0体验,我给大家看看5.0里的新功能吧

xlj.325 · 发表于 2009-5-3 08:53

PROE 5.0版出来了,感觉大家反映不是很热烈,我给大家看看5.0里的新功能吧。就是不知道大家看了以后会不会改用新版本，如果想用的话论坛里也有http://www.proewildfire.cn/forum.php?mod=viewthread&tid=14855&highlight=5.0

草绘更新（3D的哟）

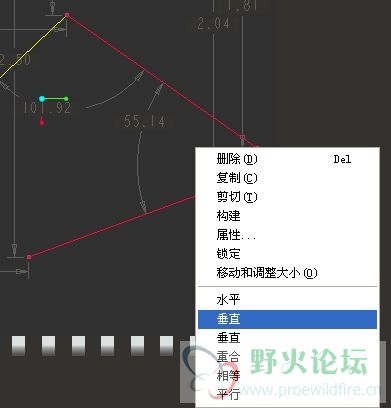

1、草绘约束快捷方式更改，并且集成到了右键菜单。

2、标注尺寸功能增强

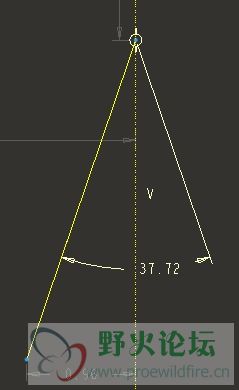

a、可以标注相对于中心轴的对称角度；

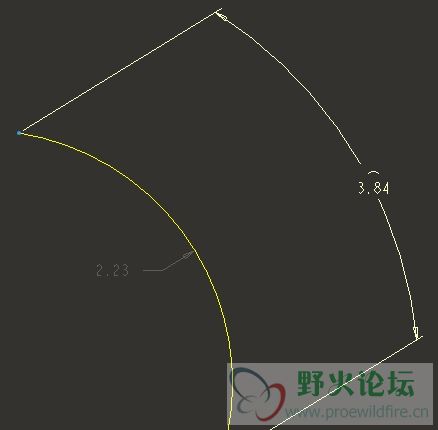

b、可以标注圆弧的弧长。（这个倒也不算太希奇，我们都会的哈）；

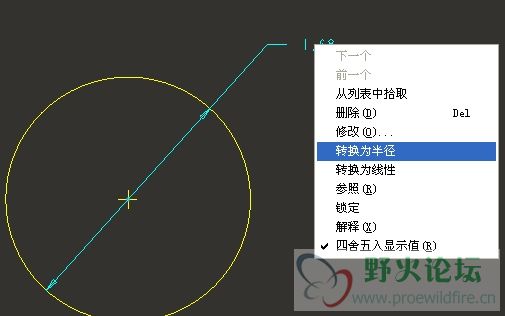

c、标注尺寸可以在半径、直径、线性尺寸之间装换。

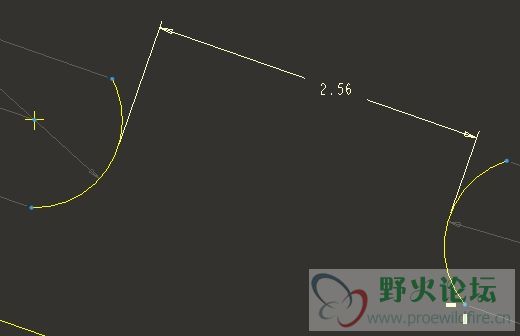

d、可以创建于两圆弧相切，并且指定方向的尺寸。（4.0的版本都只能标注竖直或水平方向）

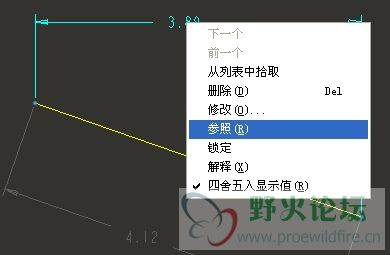

e、驱动尺寸和参考尺寸可以通过右键转换。

f、普通尺寸、周长、参考、基线尺寸都可以通过图标来完成。

g、任意曲线链创建周长尺寸

2D 工程图中的新特征

1、基于任务的用户界面

a、带状的用户界面

b、选择过滤器根据当前的工作而变化，与当前的工作相关联。

c、增加了工程图特征树

d、增加页面更方便快捷

3、新草绘创建工具

平行四边形、斜椭圆、斜矩形
草绘--加厚
创建有建构线的倒角
参考、选项集成到了右键菜单。
几何点、几何轴、几何坐标系：这些在草绘里面创建后，在3D中是可见的，与相应的3D项相同。并且几何图元与普通图元可以相互转化。

[ 本帖最后由 xlj.325 于 2009-5-3 20:07 编辑 ]
