PROE工程图标注，螺纹怎么隐藏

KingJin · 发表于 2009-4-29 19:51

在画工程图时，模具通常都是很复杂的。这时候就需要隐藏一些线，只显示重要的。
我现在其他的线都可以隐藏，就是螺纹的那个线隐藏不到，请教有没有高手。。。。帮忙
看看有什么方法可以隐藏。。。。
非常感谢！！！！！！

春兰 · 发表于 2009-4-29 20:29

如果是装饰螺纹，可以有几种方法可以实现：
1 把螺纹隐含掉，需要用的时候在恢复；
2 新建一个层，把螺纹加入这个层里面，然后隐藏这个特征，最后点右键保存一下状态，这样下次打开的时候螺纹就不会显示。
个人认为第二个方法要好一点，楼主可以试试看

skyli · 发表于 2009-4-29 21:56

学习了

KingJin · 发表于 2009-4-29 22:47

这个我知道，但我有3个视图，这样隐藏了，其他视图都会看不见了~~~
还有没有更好的办法呢？

史伟森 · 发表于 2009-4-30 11:20

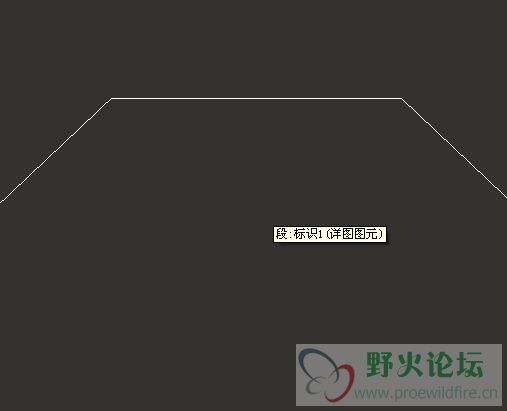

看看这样行不？隐藏前

点第三个图标

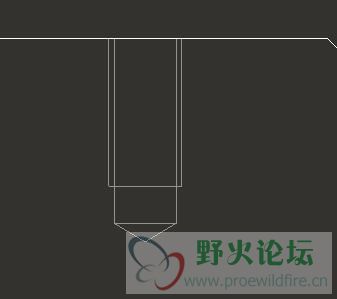

结果

春兰 · 发表于 2009-4-30 14:03

那可以再简化表示里面试试，将装饰螺纹排除，三个视图用不同的视图类型，比如主视图用主表示，俯视图用简化表示

slk9475 · 发表于 2009-4-30 16:15

学习学习

31358302 · 发表于 2009-5-1 23:38

修饰螺纹线要用“显示及拭除”里的功能来隐藏

春兰 · 发表于 2009-5-2 09:12

原帖由 31358302 于 2009-5-1 23:38 发表
修饰螺纹线要用“显示及拭除”里的功能来隐藏

谢谢，又张见识了

sdlcwzj · 发表于 2009-5-4 16:25

”显示及拭除“里有这一项呀，只不过想恢复却不容易。
