如何将曲面包在圆柱体上

Mr.Zhao · 发表于 2009-4-27 13:01

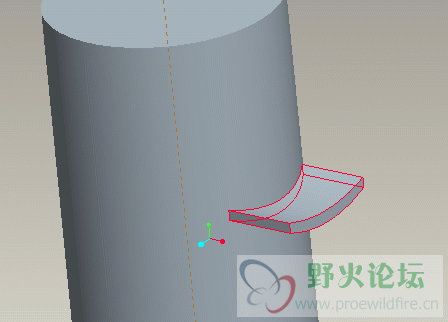

如图所示，右边为一薄板，目的就是使薄板标示红的那个面紧贴圆柱，薄板很薄可以忽略厚度，为使贴合圆柱面，薄板可弯曲。

原先讲的不是很清楚，做点补充：

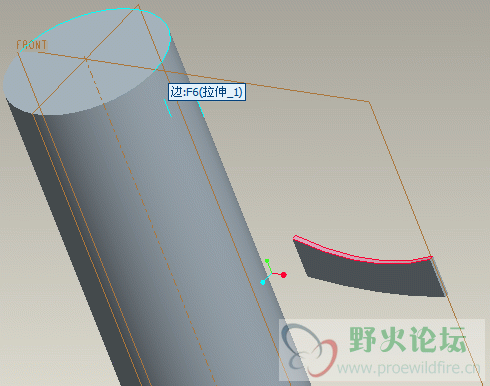

如图2所示，基本就是薄板是要和圆柱吻合的，并且薄板面垂直于圆柱表面，如果说是先设计弯曲后的薄板形状，再做展平面，薄板的曲线就不是规则图形，生产中较麻烦，所以考虑能不能先在平面中设计出规则图形的（比如规则圆）形状，再与圆柱进行吻合，如果要吻合得当，就势必要对薄板进行适当的弯曲。

我的意思基本就是这样，应该可以理解的吧，就是为更方便的生产薄板，而薄板是和圆柱配合的，大家有什么好建议没

不知道proe能这样做不

[ 本帖最后由 Mr.Zhao 于 2009-4-28 15:44 编辑 ]

AHDZliu · 发表于 2009-4-28 13:22

不太明白你的意思。你是不是指装配呢。

Mr.Zhao · 发表于 2009-4-28 15:45

补充了下，大家再帮我看看啊

似水怜人 · 发表于 2009-4-28 16:12

可以啊，用装配可以，也可以另外做那个薄板。你用旋转，拉伸，都可以，
还有麻烦一点的，就是你先做线，在圆柱上的，你可以用投影（这个尺寸比较精准），也可用“曲线”里的面组上的线，其他的比较容易，草绘，交截，（还有很多我就不多说了）在用做好的线条包面

ZDCMSCR · 发表于 2009-4-28 16:26

薄板弯曲了,怎么与柱面垂直啊

W45391978 · 发表于 2009-4-29 14:00

你只要薄板？直接拉一个曲面再加厚行不？

史伟森 · 发表于 2009-4-29 16:48

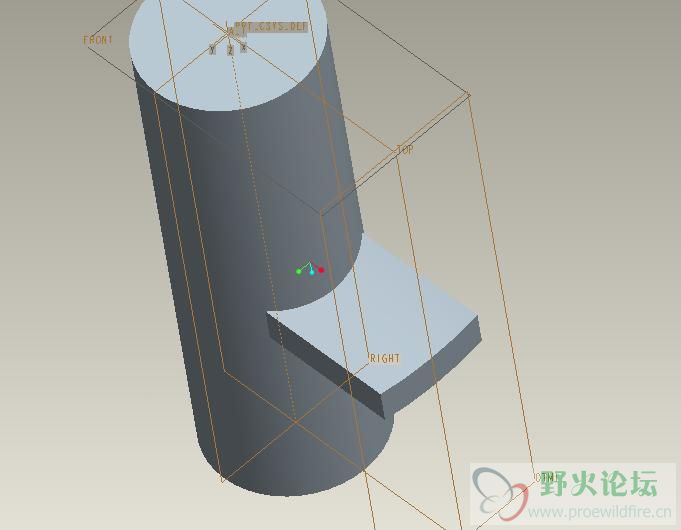

是这样吗？

史伟森 · 发表于 2009-4-29 16:52

其实可以直接拉伸至圆柱面，不用像你第一个图那样，似乎是把两个单独的零件往一块堆，那样就成配件了。proe功能很强大的。给你一个prt文件

prt0001.prt.rar (26.56 KB, 下载次数: 15)

skyli · 发表于 2009-4-29 22:18

学习了

bjjob1 · 发表于 2009-5-1 07:59

参照很重要的
