装配工艺图的制作

0377zjp

装配工艺图的制作

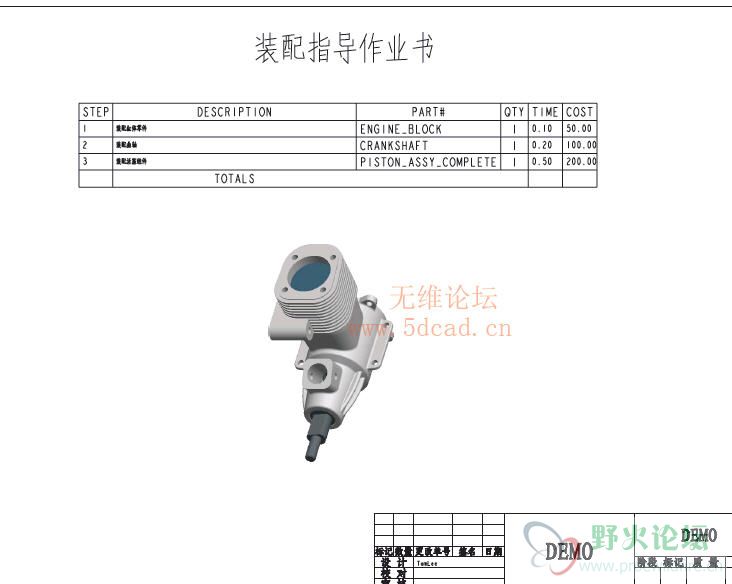

用她可以方便地指导工人生产拉，如若有不明白之处，大家可在这里探讨

[ 本帖最后由 0377zjp 于 2009-3-13 16:56 编辑 ]

野火

这个模块还没用过，期待写个简单的教程

无止境

正中下怀

无止境

能介绍作业指导书的制作过程吗？

31358302

我来讲讲大概的思路吧！

假设已有一个装配体123，由零件1、2 、3 组成
新建一个组件（名字任意），注意子选项为“组件计划”
在新建立的组件中将原123文件打开，新建步距（其实就是步骤），每个步骤就是装一个或几个零件
如果我们每次只装一个零件，则有3个步距，依次装零件1零件2零件3。
每个步骤可以定义视图方向和说明等选项
装配完成后，会在模型树中显示装配的步骤，也可以逐步回放装配过程。

利用新建的组件创建工程图，可以选择不同的步骤来创建视图
选择步距1作为处理状态，则插入的视图就只有步距1装入的零件
由此类推可以插入多个不同装配状态的视图而显示出装配过程。

操作也比较简单，大家可以试试

无止境

如果装配件数很多，要是一个一个步骤做图，那的多少啊，能否可以吧相应的步骤放在一张或多张图上，另外有没有这方面的教材啊

31358302

可以一次装多个零件的
可以将所有步骤放在同一张图或多张图上
其实用简化表示也可以达到类似的结果

icem

谢谢分享。
