分享一个cad导出配置，解决导出符号乱码问题

素叶 · 发表于 2024-9-27 15:23

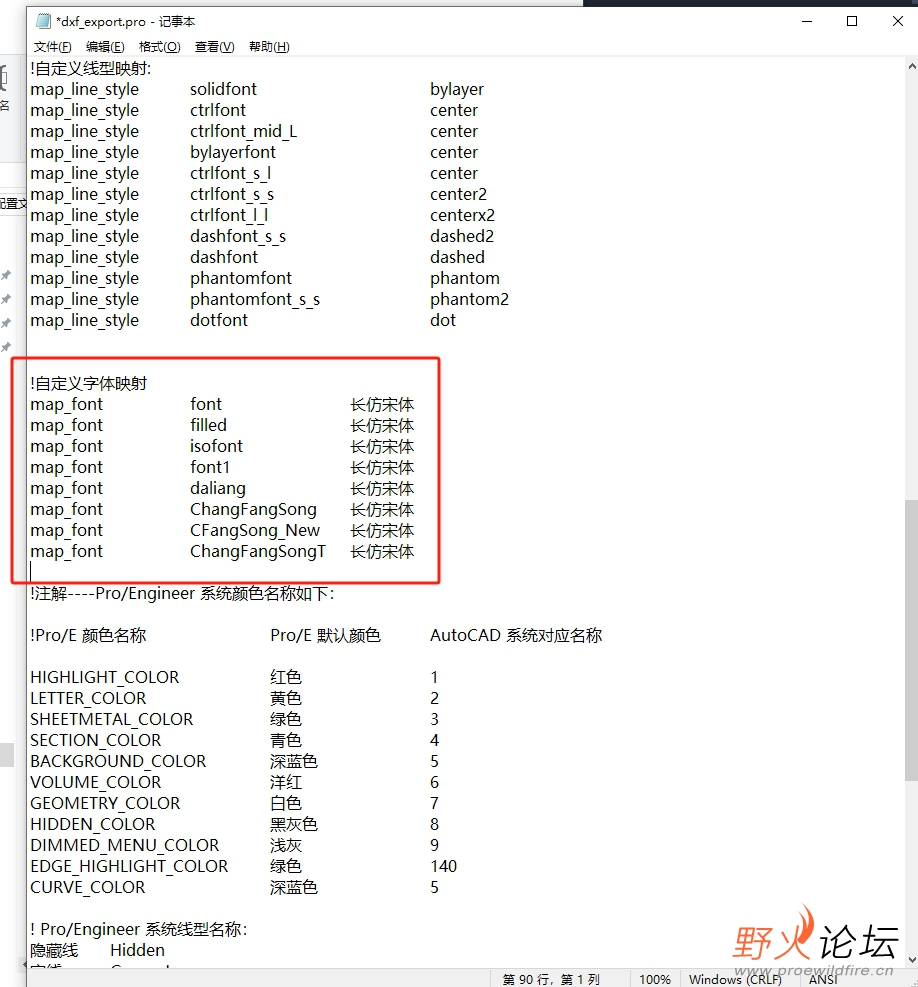

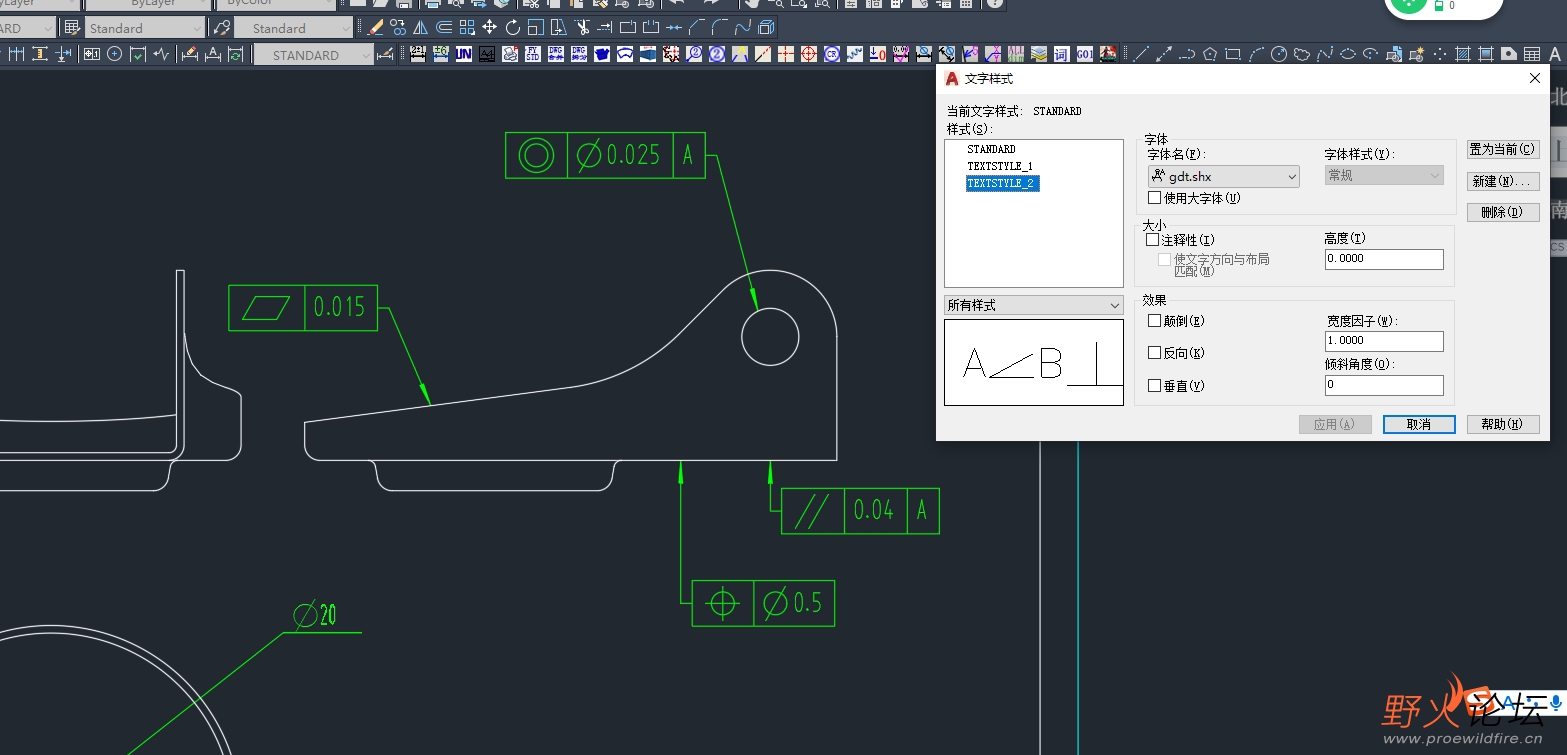

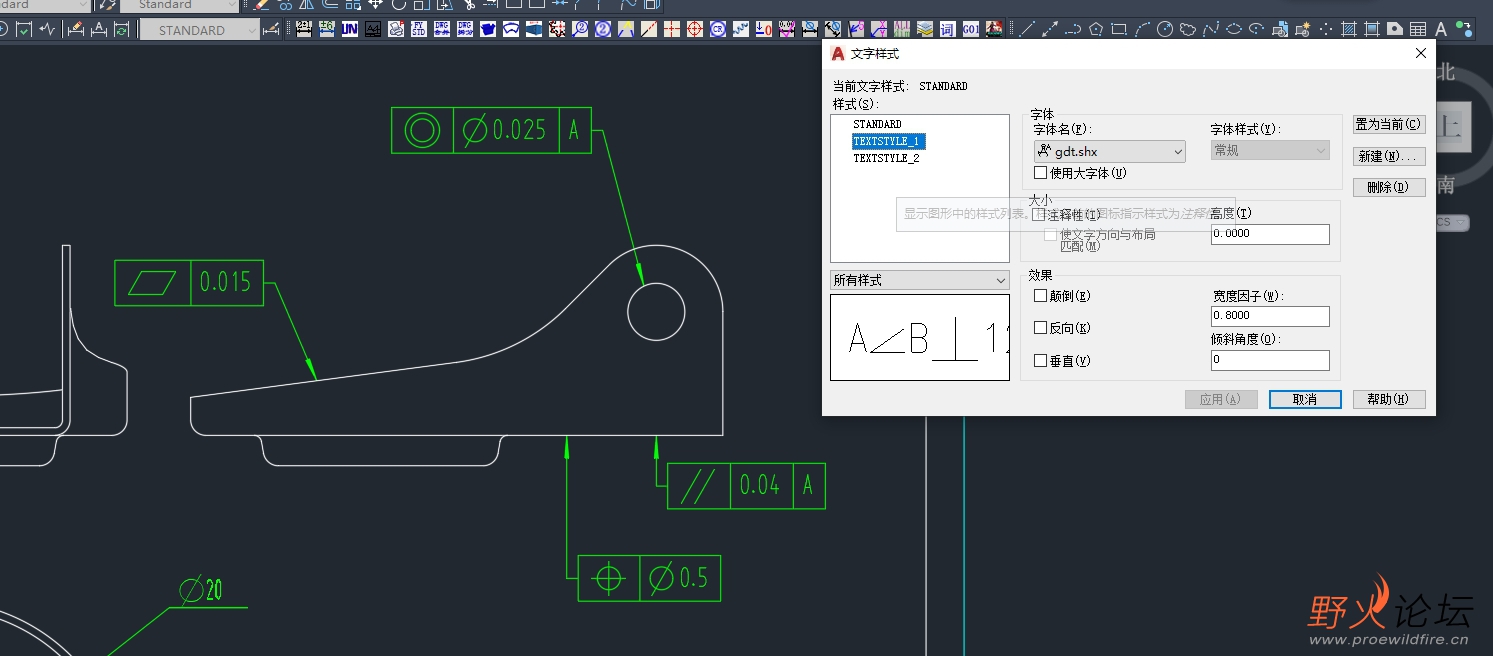

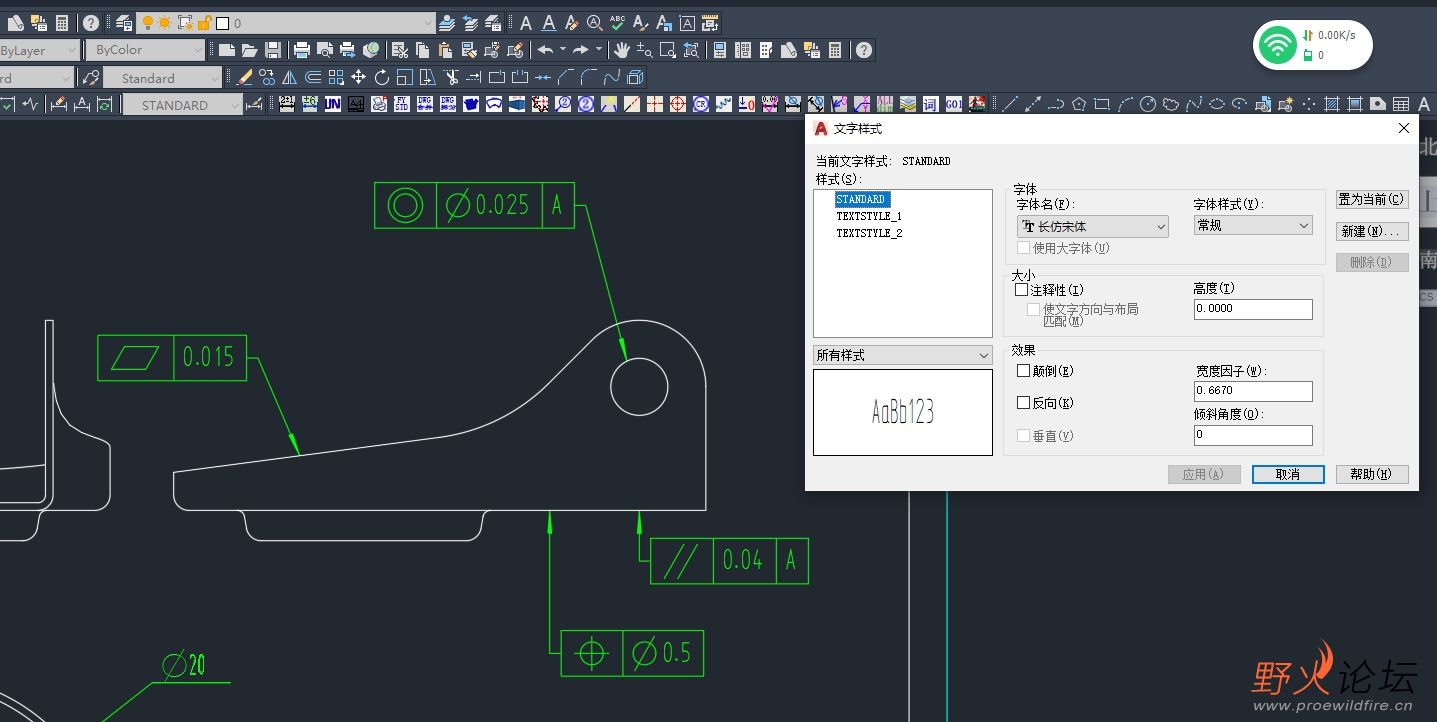

分享自己费了老大劲才搞清楚的一个creo导出CAD配置文件，解决导出CAD符号乱码（譬如直径符号∅、形位符号显示成框▢）。配置文件附带了符号字体映射，颜色映射，线型映射，图层映射。都是自己一点点搞的，大家可以自己修改。
使用方法：
修改config文件里的intf2d_out_dxf_mapping_file路径，指向到此配置文件即可
例：intf2d_out_dxf_mapping_file 888\Dxf_export.pro
把888改成你的目录即可

qq202777898 · 发表于 2024-9-27 16:08

感谢分享

fuguangyi · 发表于 2024-9-27 21:14

字体映射，我不写系统符号映射，导出默认就是GDT.SHX

yangliu0710 · 发表于 2024-9-28 08:48

非常好，赞一个。

yjli · 发表于 2024-9-29 14:03

非常好，谢谢分享

素叶 · 发表于 2024-10-11 20:43

fuguangyi 发表于 2024-9-27 21:14
字体映射，我不写系统符号映射，导出默认就是GDT.SHX

我觉得字体在模板里设置成想要的就好了，这样工程图和转出CAD比较统一，字体映射反而会导致页面错乱

Paul_du · 发表于 2025-2-7 13:03

谢谢分享！

proewildfire0 · 发表于 2025-3-13 10:36

感谢分享
