修饰螺纹切除不掉

727752154

各位大佬：

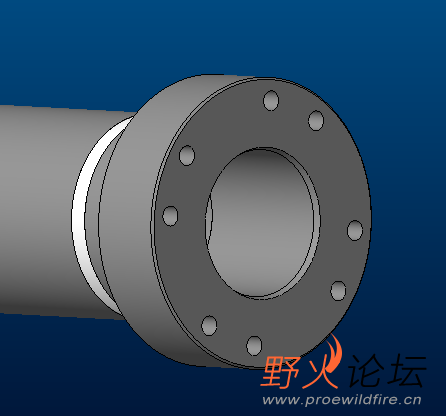

       这个零件法兰面先打好螺纹孔，再和一根钢管焊接。焊完这个端面需要重新车一刀。

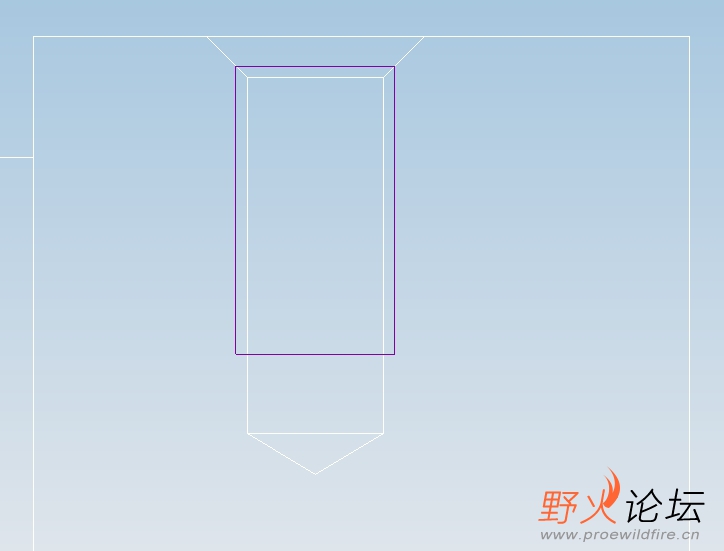

我按上诉工序，画三维的时候，实体端面的拉伸切除掉了1mm，但是修饰螺纹那1mm还在。模型上看不出来，但是出工程图的时候，就会螺纹线凸出来。
有没有什么配置设置，能把修饰螺纹调成可加工的，能一起切掉？

m15994865600

加工了螺纹再把端面平一刀？？？这工艺怎么这么奇怪，就不怕平了一刀后，螺纹不通吗？并且起牙的倒角也没了。为什么不加工好了平面，直接攻牙呢？你螺纹修饰弄在最后一部就行了呀。

727752154

m15994865600 发表于 2024-8-24 16:03
加工了螺纹再把端面平一刀？？？这工艺怎么这么奇怪，就不怕平了一刀后，螺纹不通吗？并且起牙的倒角也没了 ...

倒角在焊接前，单独零件的时候是有的，只是被切掉了。不会不通啊，这个工艺是我们已经在做的，就是控制好倒角大小就可以了。至于为什么先打螺纹孔，因为焊接后整个长度有2米多，这时候加工螺纹孔就不方便了。而这个焊接件对端面面跳动又有要求，焊接完必须车一刀。

martou

起始他想问的是，螺纹显示问题，这个不合国标画图习惯的。螺纹在空气中，creo工程图依然会显示，我试了很多方法，目前无解。

m15994865600

727752154 发表于 2024-8-24 16:24
倒角在焊接前，单独零件的时候是有的，只是被切掉了。不会不通啊，这个工艺是我们已经在做的，就是控制好 ...

哦，留了加工余量的呀，那你可以试试挠性化。

dccdty

可以切除的，修饰螺纹实际就是一个半隐藏的曲面，在线框模式下，可以看到该曲面，利用拉伸曲面切除曲面，或者选中修饰螺纹曲面直接用曲面修剪命令，都可以去掉你不要的部分。

fuguangyi

你这建模不符合加工工艺过程，在组件里，先切割平面，再打孔不就好了
脑子要转一下

727752154

dccdty 发表于 2024-8-24 21:56
可以切除的，修饰螺纹实际就是一个半隐藏的曲面，在线框模式下，可以看到该曲面，利用拉伸曲面切除曲面，或 ...

好的，我试试，谢谢啊！

727752154

fuguangyi 发表于 2024-8-25 09:44
你这建模不符合加工工艺过程，在组件里，先切割平面，再打孔不就好了
脑子要转一下 ...

。。。这就是我们目前的工艺，不然也不会这个么建。最终是一个2米多长的焊接组价，长度太长，打孔比较麻烦，所以，在焊接前的零件先打孔。但是因为对端面面跳动有要求，而焊接肯定会有变形，所以又需要再焊接后车一刀。

zkq1975

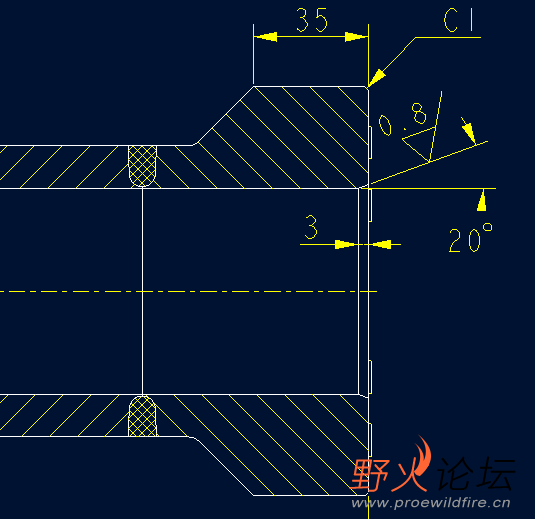

按你的说法工件实际是有倒角的，从图片上来看你的三维好像并没有倒角。把孔口倒角按实际画上，保证切除1mm后还有倒角。修饰螺纹做到倒角面上。这样你在装配体里切除1mm就没关系了。像下面图片这样
