连续的相切圆弧怎么画

pomolio

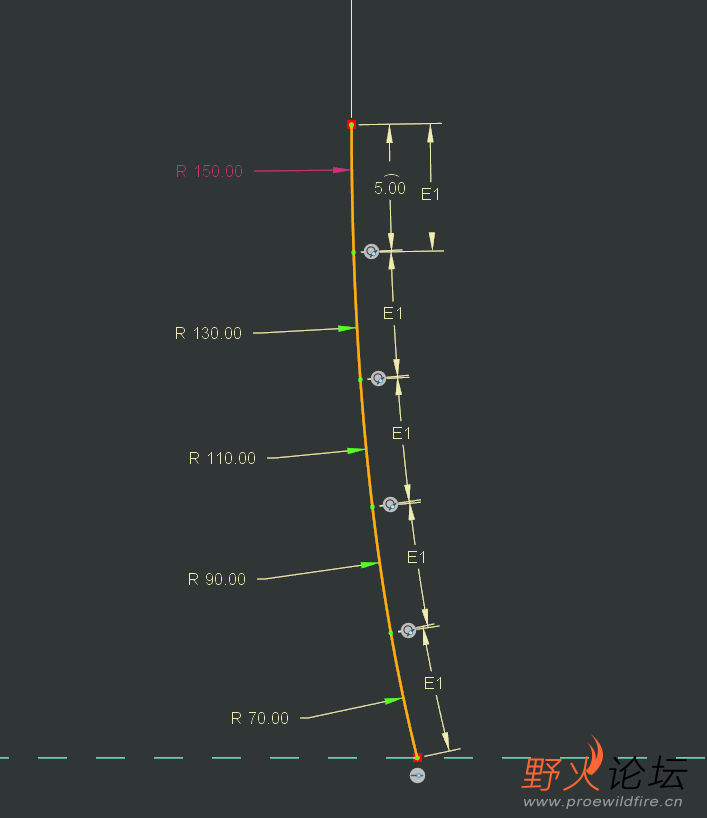

如图,约一年前画的..忘记怎么画了...

只知R的大小,线长都在5mm

抚星

1. 以R70圆弧的终点（上面一点，即R90圆弧的起点）做圆心，半径为90做圆。
2. 以R70的终点和R70的圆心，做一直线。
3. 然后，将直线从R70圆心端延长到R90的圆上。
4. 删除R90的圆，以直线的延长点为圆心，做一R90的圆。
5. 以R70和R90的交点做一个R5的圆。
6. 绘制弦长为5的R90圆弧，用R5的圆截去R90的外面部分，再经直线截去R90靠R70这一边的部分，即可。
7. 其他的圆弧按做步骤绘制。

石磊磊

不知道你是询问creo的画法还是cad的画法,若是creo的话,这其实不难,比较creo的草绘是尺寸驱动的软件,直接给上约束就可以画出来了.

liqiankun_preo

石磊磊 发表于 2024-8-21 12:50
不知道你是询问creo的画法还是cad的画法,若是creo的话,这其实不难,比较creo的草绘是尺寸驱动的软件,直接给 ...

赞的哥

pomolio

抚星 发表于 2024-8-21 08:11
1. 以R70圆弧的终点（上面一点，即R90圆弧的起点）做圆心，半径为90做圆。
2. 以R70的终点和R70的圆心，做 ...

感谢,后来找到一个3d里面有步骤
当时就是这样画的

pomolio

石磊磊 发表于 2024-8-21 12:50
不知道你是询问creo的画法还是cad的画法,若是creo的话,这其实不难,比较creo的草绘是尺寸驱动的软件,直接给 ...

谢谢,我用CREO草绘试了一下
相切+重合 约束也能画出来.
另外请问 图中E1 这个标示功能是怎么调用的
