关于工程图导出DWG后比例不正确问题

1404933014

dccdty 发表于 2024-4-16 11:40
第一个插入的视图，不要是自定义比例的轴测图。

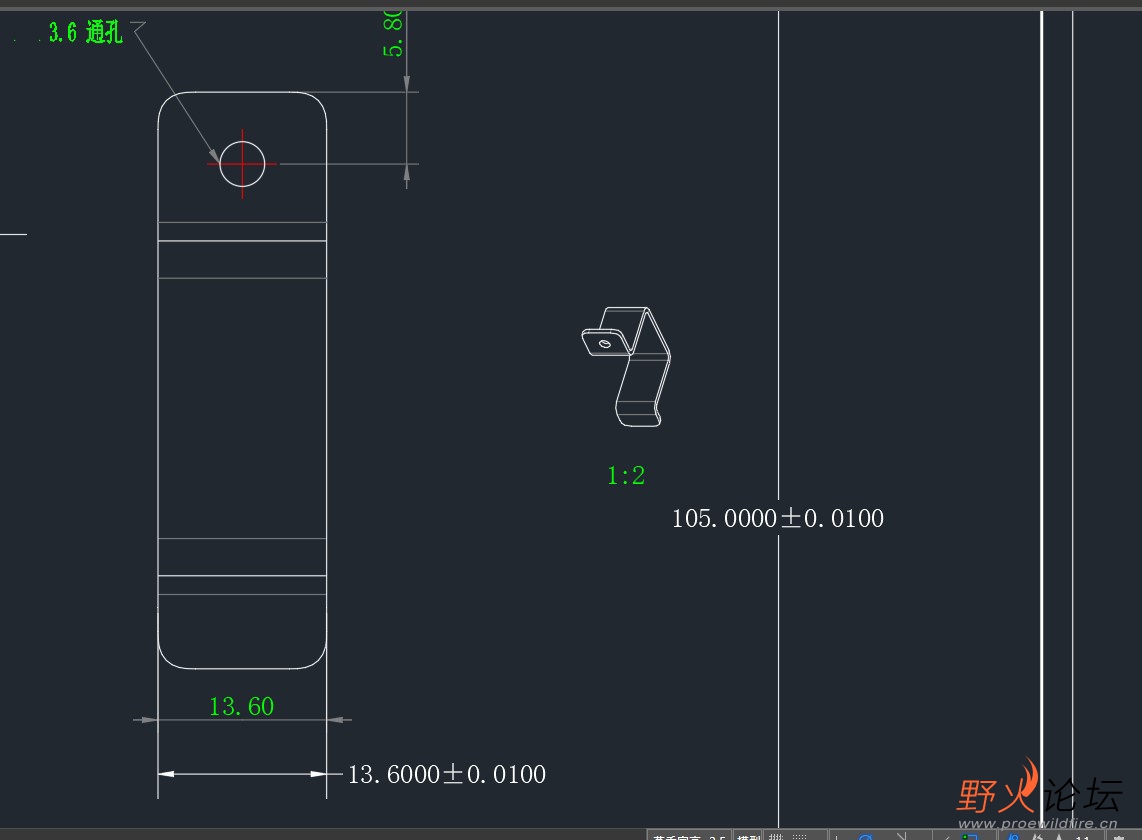

我第一个插入的视图就是主视图，不是轴测图呢但还是出现如果不是都用系统默认比例，导出DWG后尺寸就会很奇怪的现象。

kaedes

1404933014 发表于 2024-4-16 15:45
是这样的，我如果轴测图用的是自定义比例而不是系统比例（其他三视图都用系统默认比例），导出DWG后，其 ...

全局比例2：1，轴测图设置1：2，没有你这个问题，我的建议是换creo版本，8.0.2或者8.0.3

fuguangyi

最有效的办法是随便找其中的一个主视图、俯视图或左视图等主要视图，投影一个视图，然后改为常规视图，再改为轴测图，再改为自定义比例的。
这样，不管是导出dwg，还是后期的dwg合并都没有问题了。

fuguangyi

kaedes 发表于 2024-4-16 16:12
全局比例2：1，轴测图设置1：2，没有你这个问题，我的建议是换creo版本，8.0.2或者8.0.3

creo10.0.4都有这个问题

知道了，导致这个问题的原因是工程图模版问题
1、使用drw模版会出现这个问题，
2、使用frm格式就没有没有这个问题了。可以在工程图里，再每创建视图之前，直接更换为自己的frm格式，再试试，就不会出现导出视图比例混乱的问题了

kaedes

fuguangyi 发表于 2024-4-16 19:09
creo10.0.4都有这个问题，creo导出读取的比例参数估计有问题，应该读取的是scale这个，但是却读取了最后 ...

你是不是工程图每次导入“普通视图”时候都要在文件夹中选择零件，而不是直接左键点击就出来了

fuguangyi

kaedes 发表于 2024-4-16 19:46
你是不是工程图每次导入“普通视图”时候都要在文件夹中选择零件，而不是直接左键点击就出来了

怎么从文件夹夹中选？

kaedes

fuguangyi 发表于 2024-4-16 20:28
怎么从文件夹夹中选？

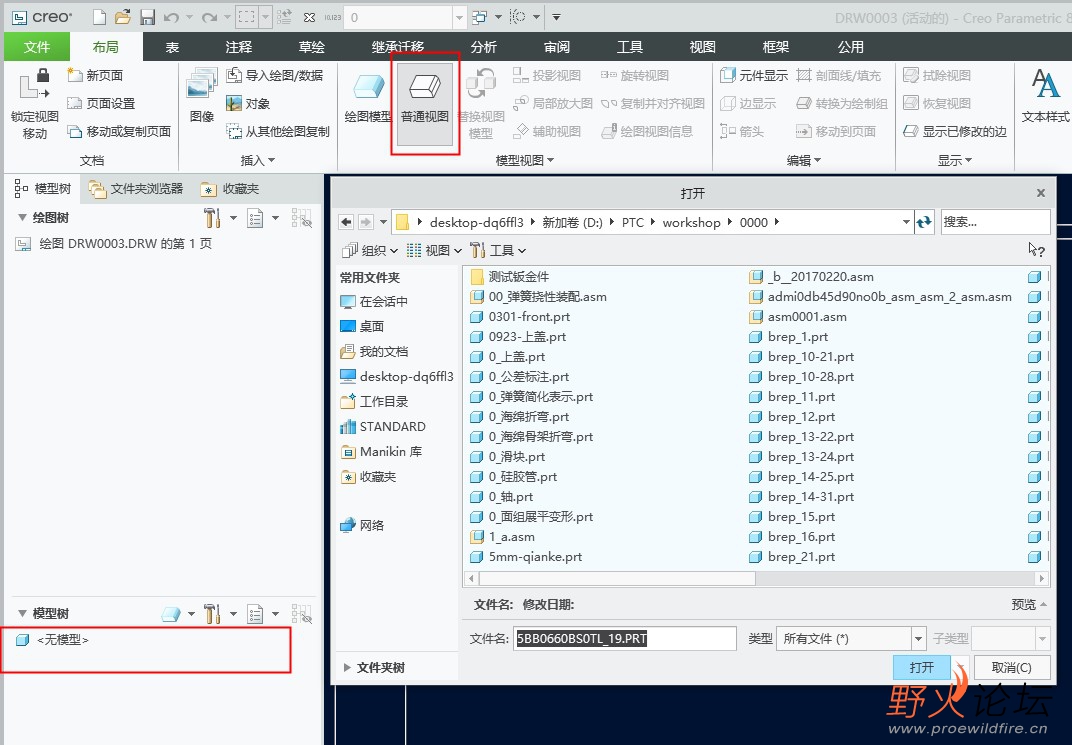

正常情况下新建工程图直接点“普通视图”再点击就会出现模型了，有的人新建工程图模型树中显示“无模型”，点击“普通视图”会跳出选择框。
比如这种情况下新建6视图按照1：2的全局比例出完图，再加入轴测图且调整比例调为5：1（CREO此时会识别轴测图为非主表示，此时标题栏中显示比例仍为1：2）
“dxf_out_scale_views yes”的意思是保持主表示（6视图）的比例1：1去缩放图框，这个时候轴测图本体零件就会放大10倍（5/0.5）
就会出现你们所说的比例混乱的问题，而且这个也不是比例混乱啊，本来就是这样的缩放倍数

fuguangyi

kaedes 发表于 2024-4-16 21:00
正常情况下新建工程图直接点“普通视图”再点击就会出现模型了，有的人新建工程图模型树中显示“无模型” ...

我都是用插件，直接创建工程图，打开工程图，自动就有关联模型了，右键直接创建视图

kaedes

重新编辑

xtxoxk
