PROE钣金里怎样画出3D图，展开图

su1617 · 发表于 2024-3-25 10:55

本帖最后由 su1617 于 2024-3-25 11:06 编辑

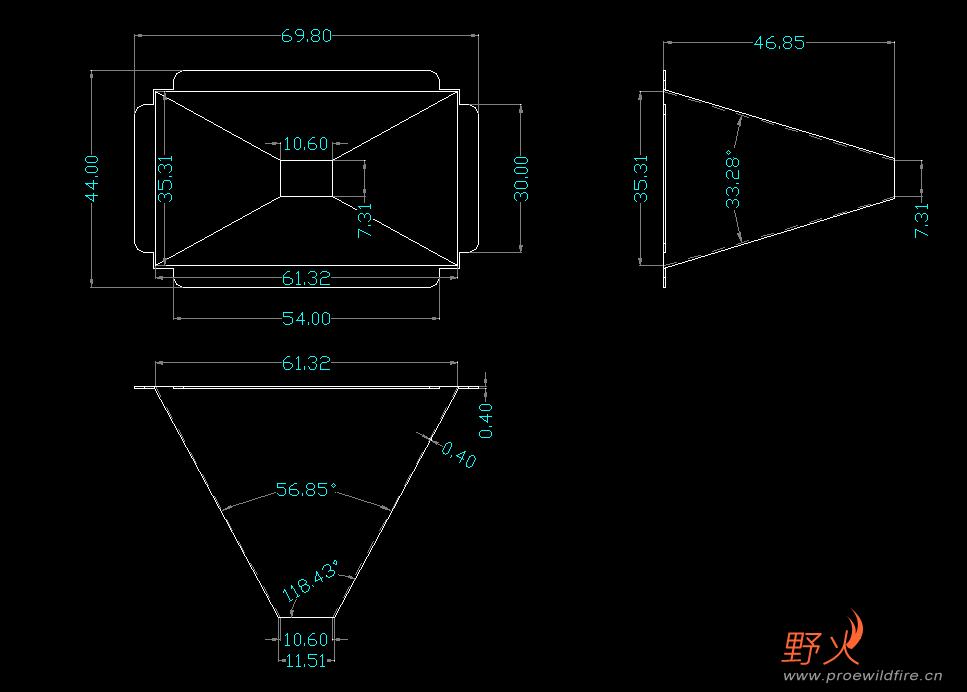

附件有平面图

h416404191 · 发表于 2024-3-25 11:45

按你平面图的尺寸画了一个

光锥.prt.zip (132.82 KB, 下载次数: 10)

su1617 · 发表于 2024-3-25 12:04

h416404191 发表于 2024-3-25 11:45
按你平面图的尺寸画了一个

我这6.0的版本打不开，能转个低版本的么，或者把展开图导出成CAD 07版

h416404191 · 发表于 2024-3-25 13:38

su1617 发表于 2024-3-25 12:04
我这6.0的版本打不开，能转个低版本的么，或者把展开图导出成CAD 07版

CAD2004版的

光锥_INST.zip (19.4 KB, 下载次数: 3)

kauan · 发表于 2024-3-26 13:14

这种件儿是拉深工艺出来的吧
