求教这个3D模型应该怎么画

dainalax

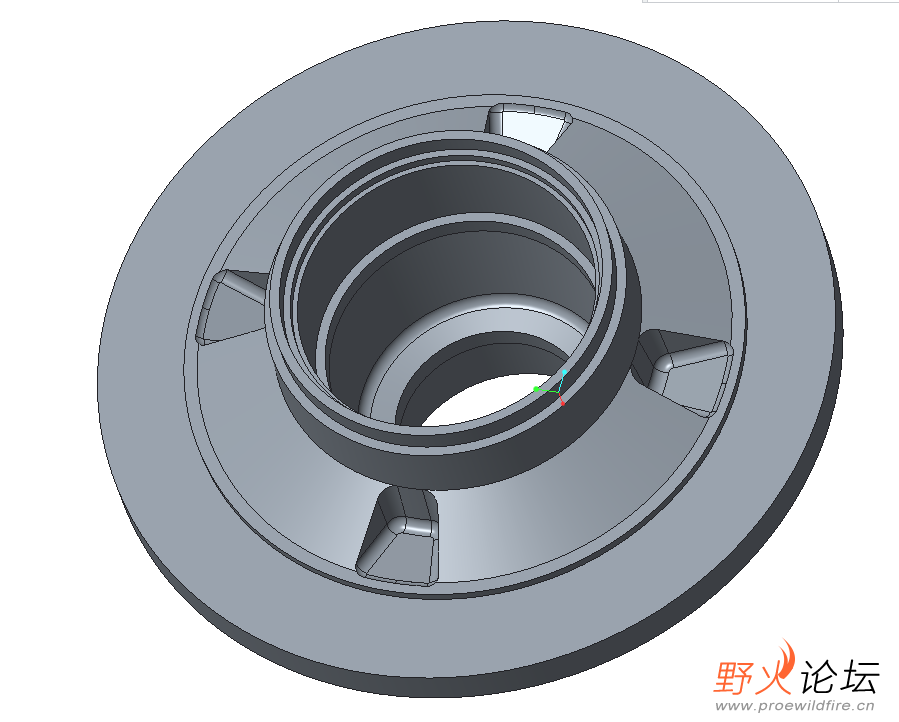

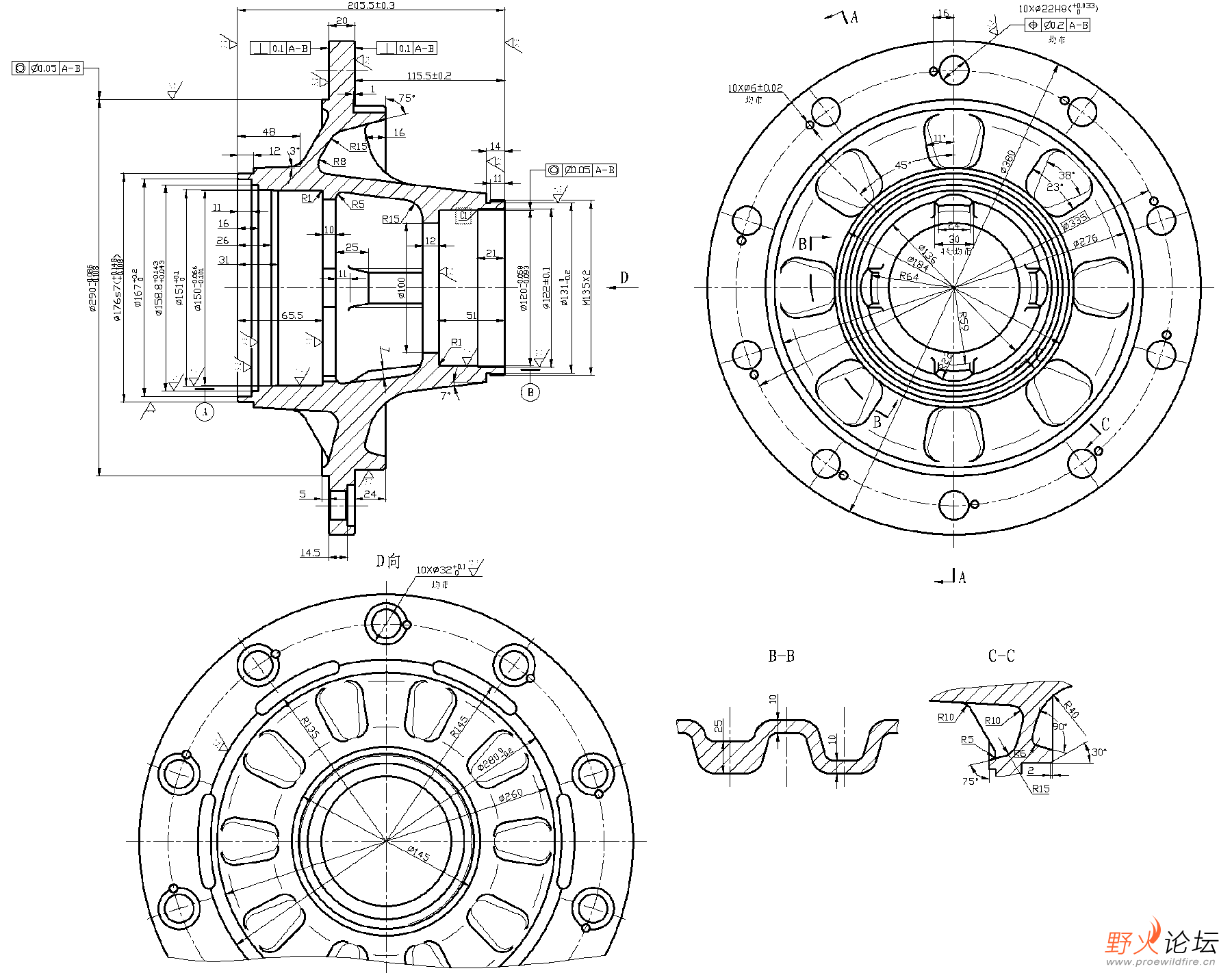

如图所示零件图，卡在中间一圈加强筋的建模上面了，用了轨迹筋没法达到想要的效果，有哪位大佬能够展示下建模步骤供学习，感谢感谢

暗菩提

B-B形状虽是起加强作用，但不是加强筋，这个地方是槽——成型槽或加强槽。
拉伸命令时加上锥度的事，也可以试试槽命令。

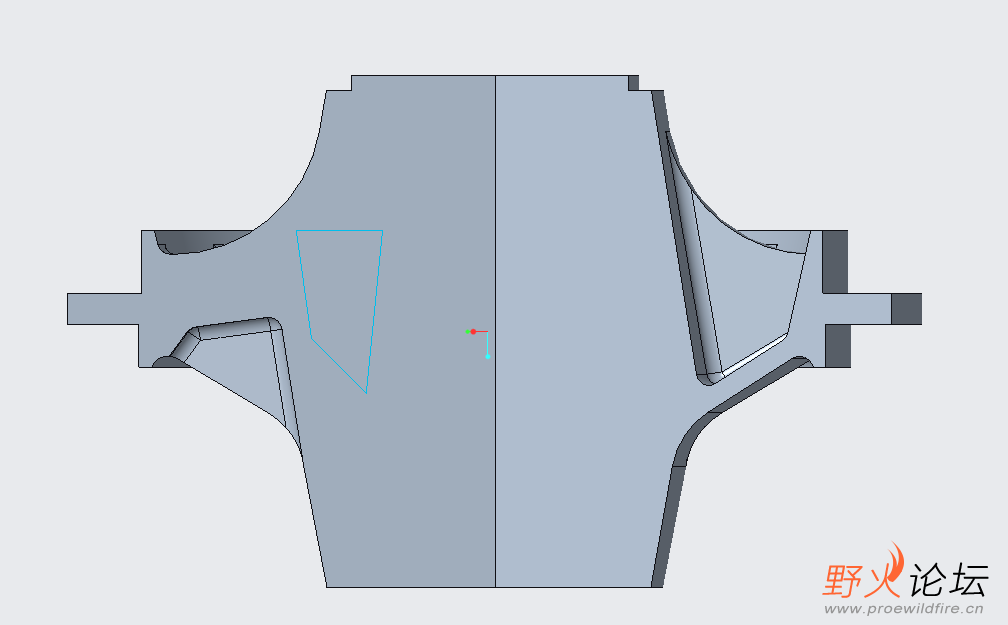

实践出真知，拉伸做不出来，用的槽命令里的混成命令，因为上内边形状要沿圆线沿出去，两侧要收缩，下外边要平齐。
有些时间，只做出了三个槽中的一个，抛砖引玉吧。

dainalax

暗菩提 发表于 2024-3-23 20:12
B-B形状虽是起加强作用，但不是加强筋，这个地方是槽——成型槽或加强槽。
拉伸命令时加上锥度的事，也可 ...

大佬能提供下操作步骤吗？感谢感谢

暗菩提

dainalax 发表于 2024-3-24 10:37
大佬能提供下操作步骤吗？感谢感谢

原档没存——就是用形状/混合这个命令也可以，槽命令就是把拉伸，扫描，混合，旋转和部分高级功能集成的一个命令，需要把旧版命令调下才有。
混成就是形状/混合，以前的台版教程的叫法，以区分曲面混合这个命令，软件里现在是混合和边界混合这两个命令，叫习惯了。

本质就是混合命令的基本方法，之后阵列成4个。给原档也看不了什么步骤啊。

zyb1111

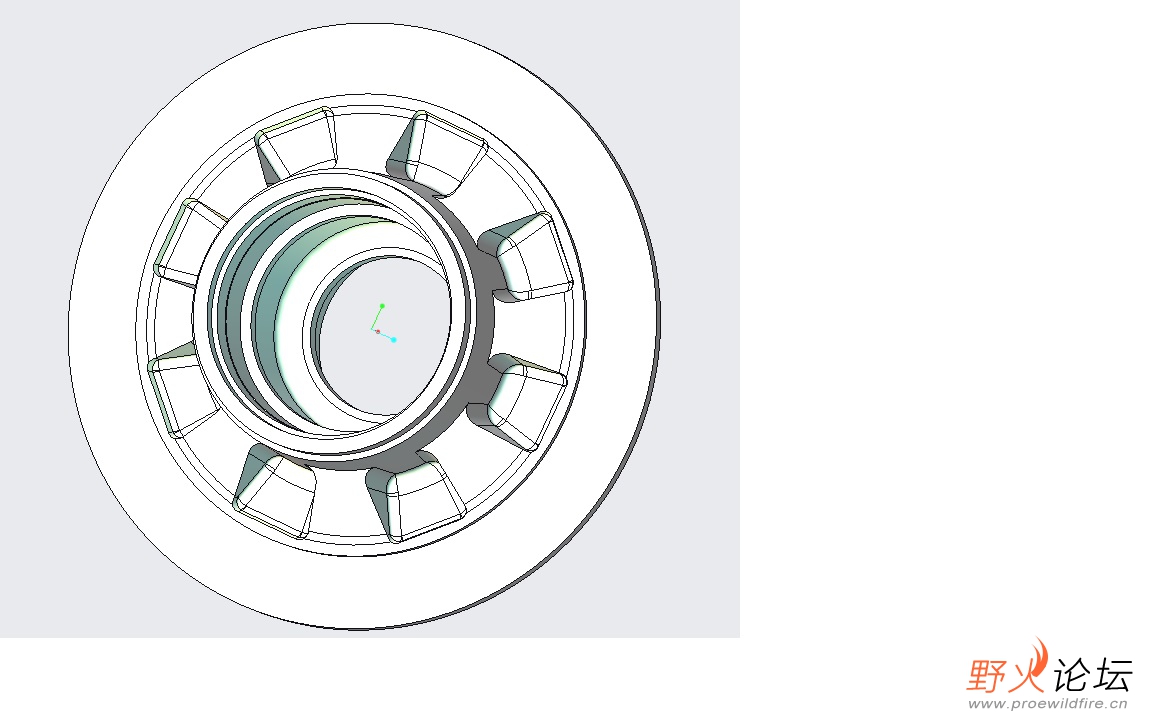

二维工程图标注不完整或标注不准确，大致建了一个近似模型

CN_LSH

我画的文件太大了上传不了，用的扫描加阵列

dainalax

zyb1111 发表于 2024-3-24 20:55
二维工程图标注不完整或标注不准确，大致建了一个近似模型

请问有源文件吗？
