组件工程图怎么截面显示

dingzhanqin · 发表于 2023-9-30 15:20

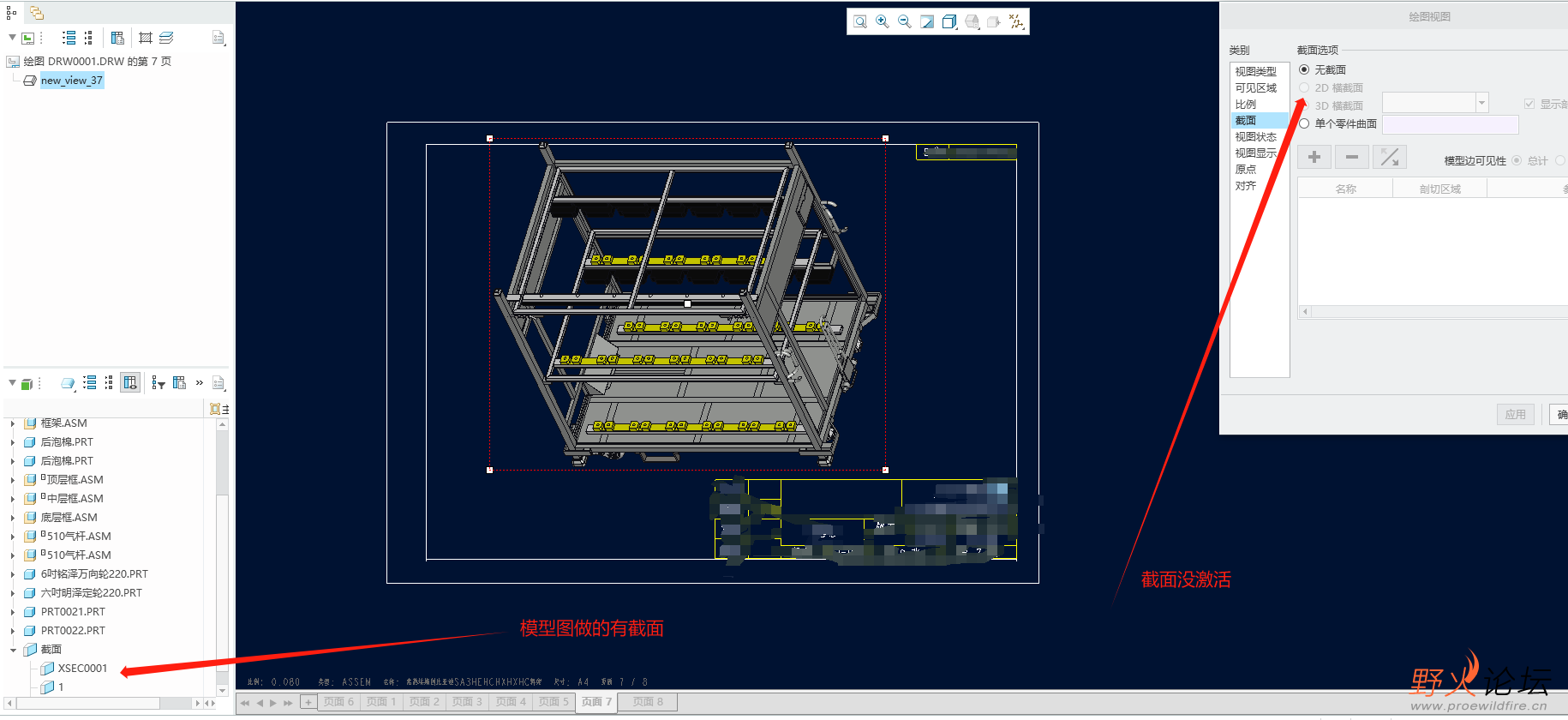

creo组件工程图想创建截面显示，在模型中创建截面了，但工程图中截面激不活，大深们看看怎么办啊

mcuikai · 发表于 2023-9-30 16:48

当前视图不支持剖切面显示。。。

dingzhanqin · 发表于 2023-9-30 16:50

mcuikai 发表于 2023-9-30 16:48
当前视图不支持剖切面显示。。。

为什么有的类似这样的图就支持截面显示呢

dingzhanqin · 发表于 2023-9-30 16:51

dingzhanqin 发表于 2023-9-30 16:50
为什么有的类似这样的图就支持截面显示呢

怎么能让它支持截面显示呢？

chenxl423 · 发表于 2023-10-2 17:59

本帖最后由 chenxl423 于 2023-10-2 18:00 编辑

dingzhanqin 发表于 2023-9-30 16:51
怎么能让它支持截面显示呢？

在这个角度增加一个截面，就能显示了。
2D截面是平行于当前视角的。

aaeldon · 发表于 2023-10-3 17:20

,jiayou,jiayou

dingzhanqin · 发表于 2023-10-4 07:32

chenxl423 发表于 2023-10-2 17:59
在这个角度增加一个截面，就能显示了。
2D截面是平行于当前视角的。

试试，谢谢

jhui · 发表于 2023-10-4 07:59

谢谢大神分享。学习了。
