在装配的消隐视图下，怎么隐藏面组和体积块。

andrawloo · 发表于 2023-4-19 16:38

我有一个ASM的装配，现在需要导出外观图。最好就是消隐的视图下的只显示外壳的样子：但是有一些用STP导入的3D配件图，里面有面组和体积块这些的，会在消隐模式下也显示为透视的细节，影响了外观。

怎么在消隐的情况下也只显示这些导入的STP配件的外观？导入的部件只是一个显示器，我只需要在消隐的时候只显示一个屏幕：现在连里面的钉和面组什么乱七八糟的都显示出来的。

Guhalf · 发表于 2023-4-19 17:29

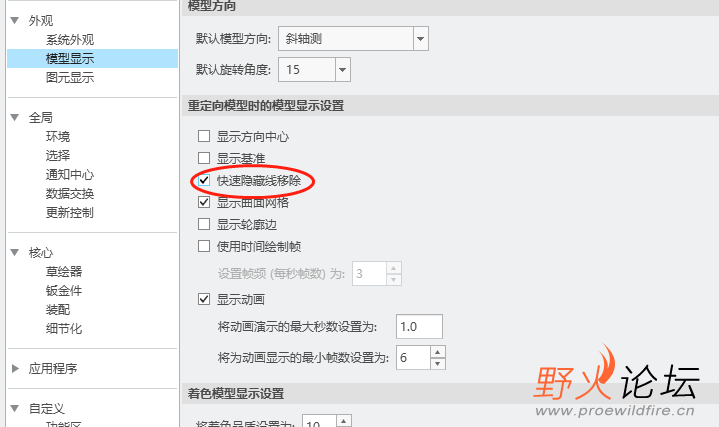

新建一个绘图，勾选这个

Guhalf · 发表于 2023-4-19 17:33

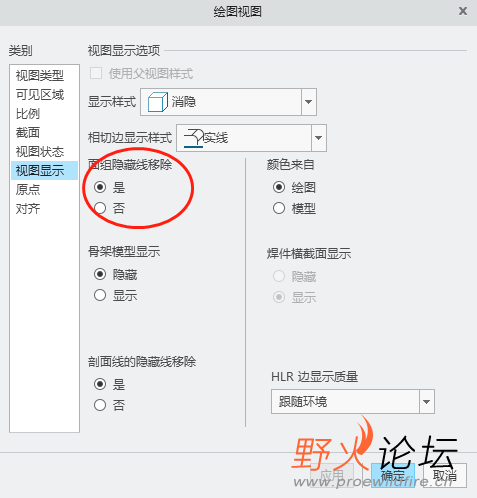

勾选这个

Guhalf · 发表于 2023-4-19 17:34

补图，选项里勾选这个

andrawloo · 发表于 2023-4-19 18:09

本帖最后由 andrawloo 于 2023-4-19 18:13 编辑

谢谢回复。但是我发现好像问题还没有解决。

这个是实验文件，只包括1个装配，带3个组件：
1。壳体，抽壳出来的实体
2。显示器，从STP文件导出的面组和体积块
3。参考实体，一个由2个圆拉伸出来的实体。

xianshiqi-qumian20230419.part2.rar (114.76 KB, 下载次数: 3)

xianshiqi-qumian20230419.part1.rar (1 MB, 下载次数: 3)

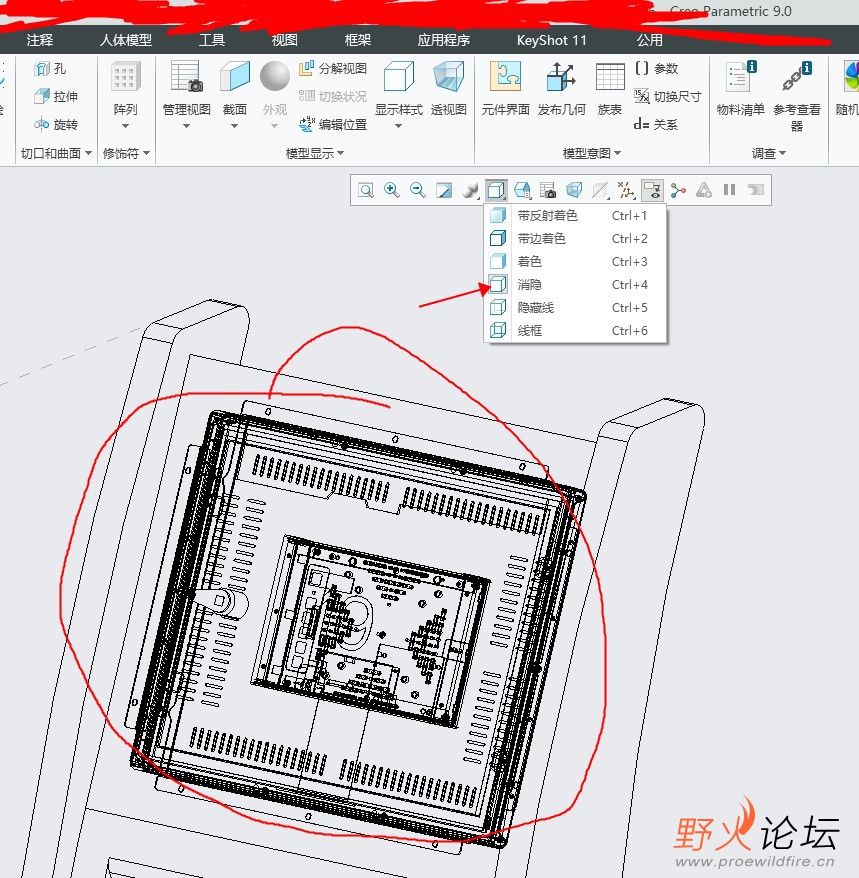

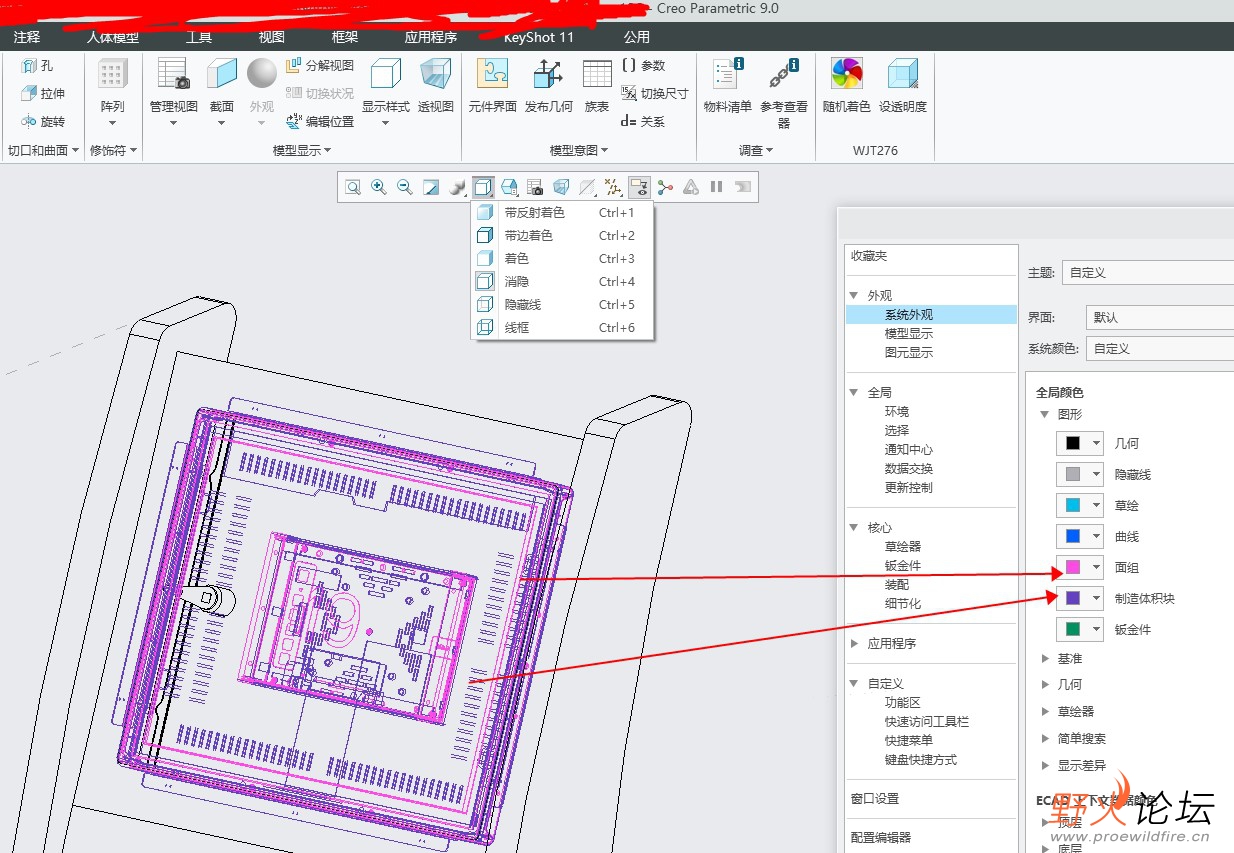

打开后可以看到，在3D消隐模式下取消快速。。。也还是有那些显示器里面的面组和体积块。。

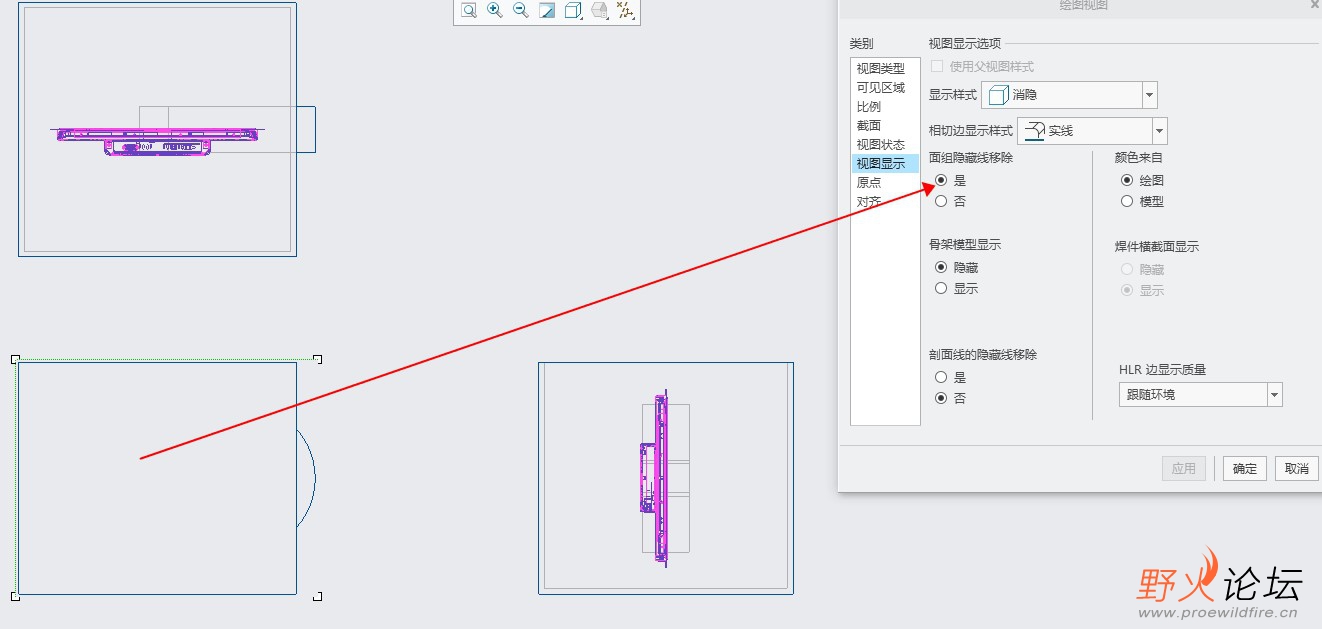

在绘图(2D)模式下确实可以隐藏面组，但是还是需要3D的预览图。

Guhalf · 发表于 2023-4-20 11:03

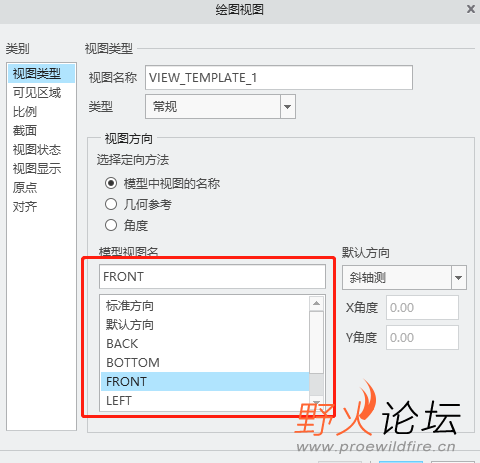

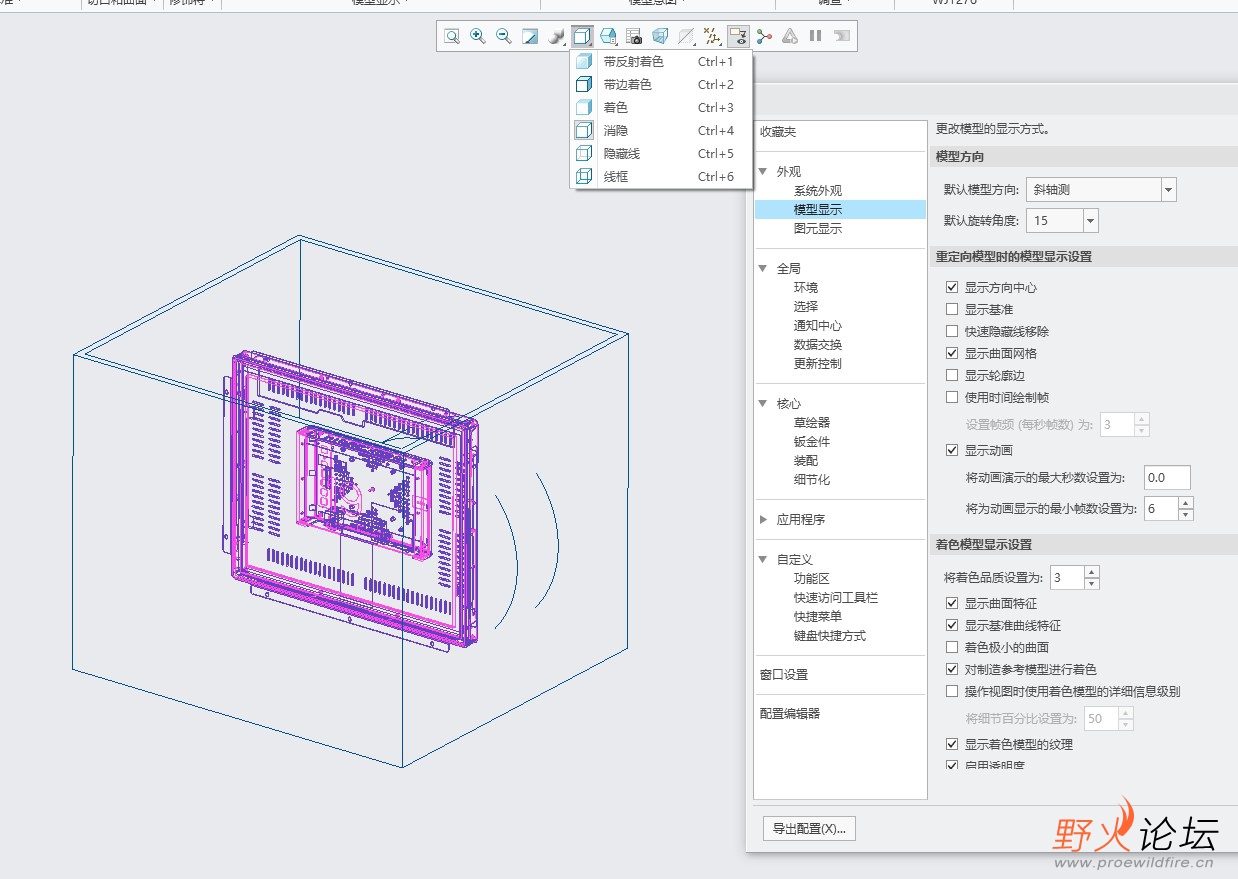

第一种，3D里是要勾选那个，而不是取消勾选。第二种，绘图里是可以显示3D的
