求教各位大神此图的三维图

托尼杰 · 发表于 2023-3-8 14:40

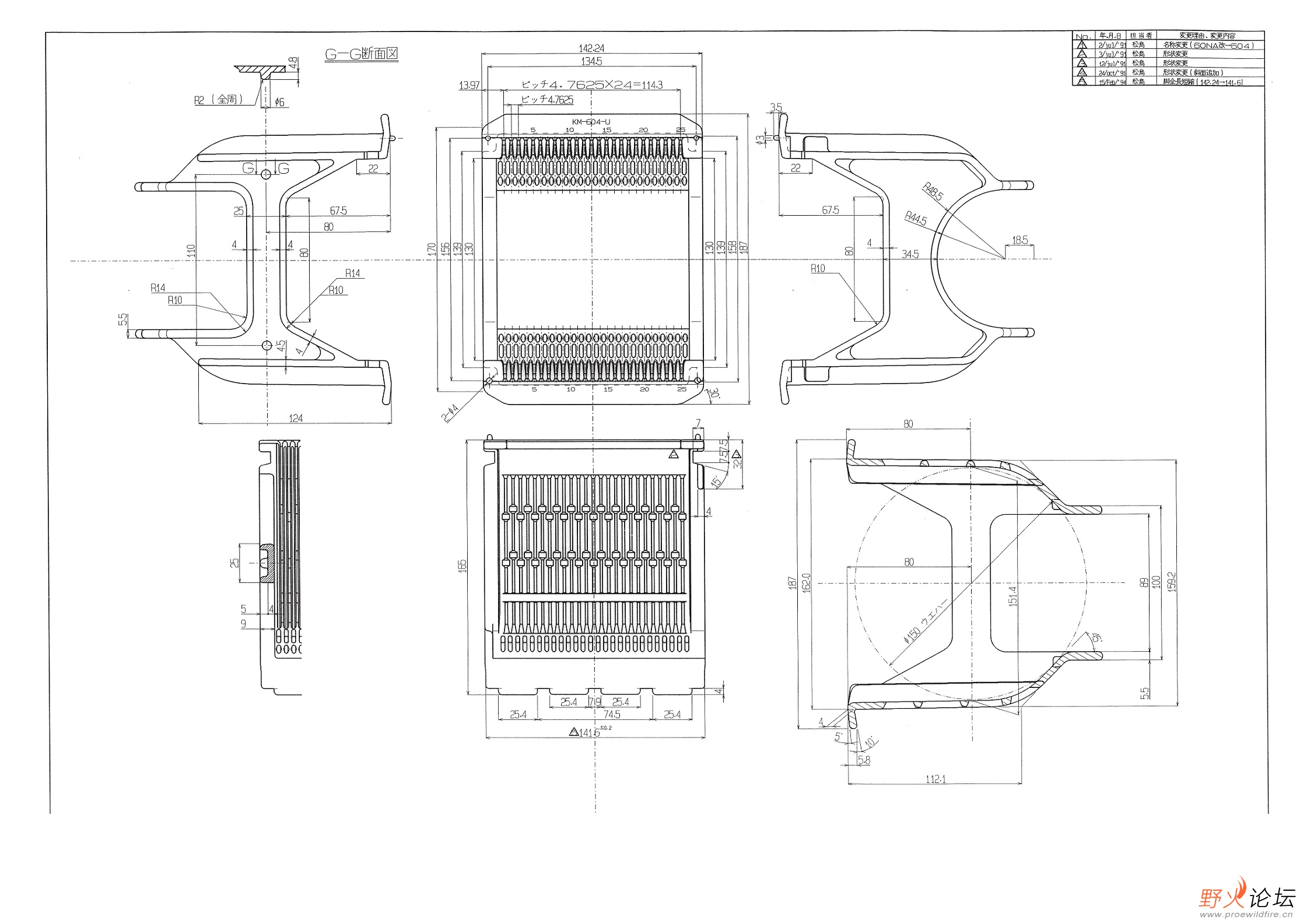

苦思冥想搞了2个月没搞出来，有没空闲的小伙伴帮帮忙。求教各位大神此图的三维图

m15994865600 · 发表于 2023-3-8 14:53

这是两个东西吧，不是一个吧。

托尼杰 · 发表于 2023-3-8 15:01

m15994865600 发表于 2023-3-8 14:53
这是两个东西吧，不是一个吧。

怎么画都感觉不对头，现在也一头雾水

qxzzwh · 发表于 2023-3-8 15:23

能不能在说得详细点？比如这是第一视角还是第三视角的图？

qingfeng-nn · 发表于 2023-3-8 16:20

别冥思苦想，动手画，画着画着就出来了

托尼杰 · 发表于 2023-3-8 17:44

qxzzwh 发表于 2023-3-8 15:23
能不能在说得详细点？比如这是第一视角还是第三视角的图？

我拿到就这个样子

托尼杰 · 发表于 2023-3-8 17:45

qingfeng-nn 发表于 2023-3-8 16:20
别冥思苦想，动手画，画着画着就出来了

画了很多次了,没结果所以上来请教各位。

托尼杰 · 发表于 2023-3-8 17:48

qxzzwh 发表于 2023-3-8 15:23
能不能在说得详细点？比如这是第一视角还是第三视角的图？

第三视角

啸海流沙 · 发表于 2023-3-9 09:31

PDF文件原档转成CAD，如果有CAD文档就直接的画，然后边画边测量一些尺寸就画出来了。

加勒比海苔 · 发表于 2023-3-9 10:48

感觉一些特征缺少尺寸
