求大神解答，这种模样的工程图网格线咋用CREO做出来

zcy5566 · 发表于 2022-12-5 09:02

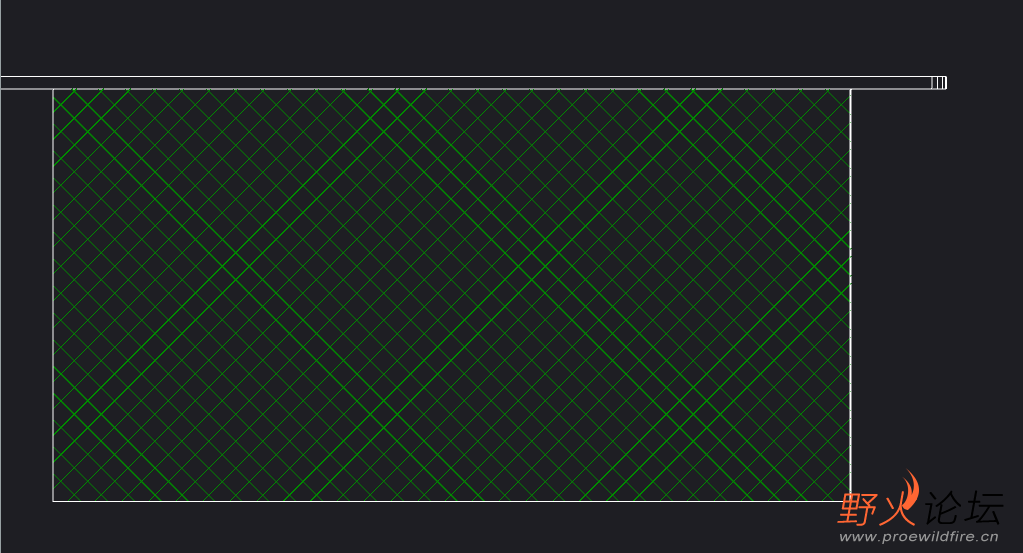

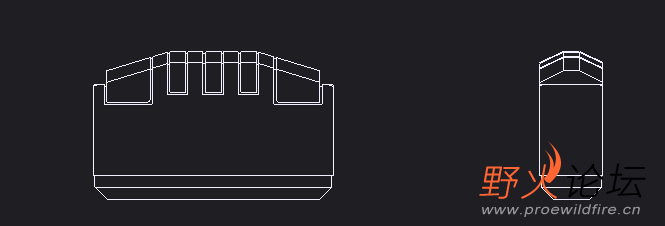

外面是耐磨层，没网格线的是我用creo画的，怎么加上网格线，做成剖面形式我会加网格线。原图没剖面，是用SolidWorks画的，耐磨层有网格线

ChaoWes · 发表于 2022-12-5 09:47

剖面线

zcy5566 · 发表于 2022-12-5 10:44

ChaoWes 发表于 2022-12-5 09:47
剖面线

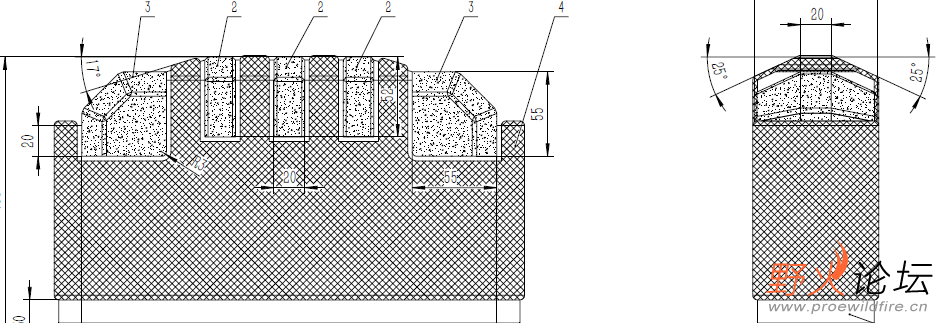

用剖面我也会，我看了SolidWorks画的，solid直接用填充命令，填充表面，没有剖面

weiwangdxp001 · 发表于 2022-12-5 11:44

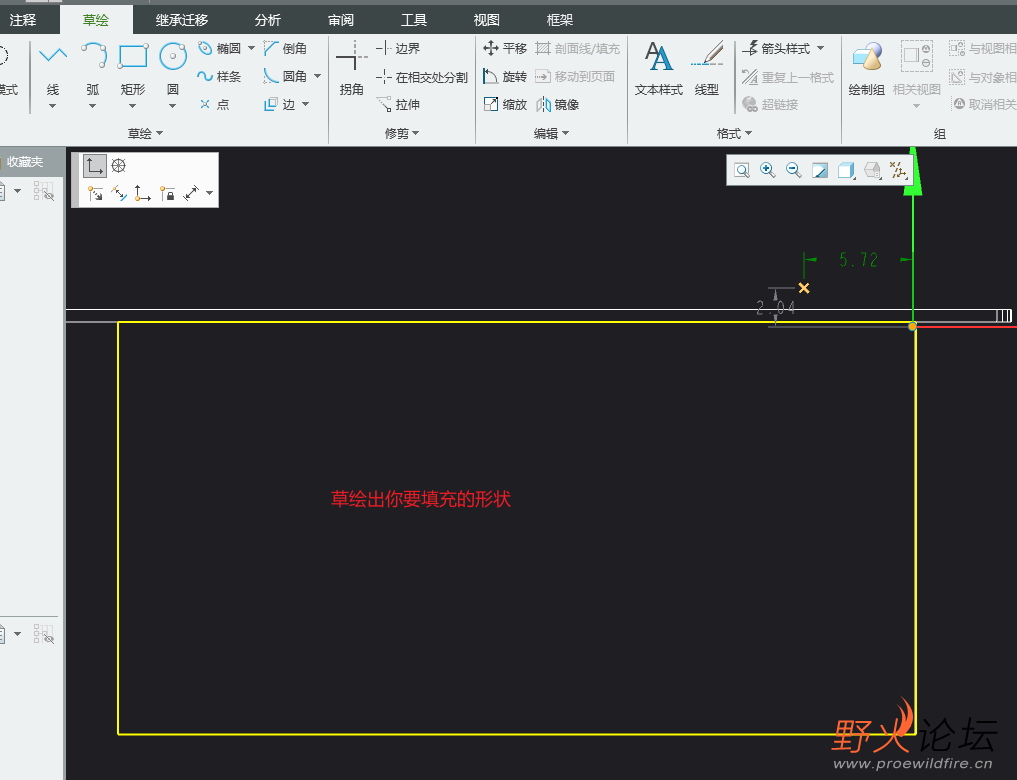

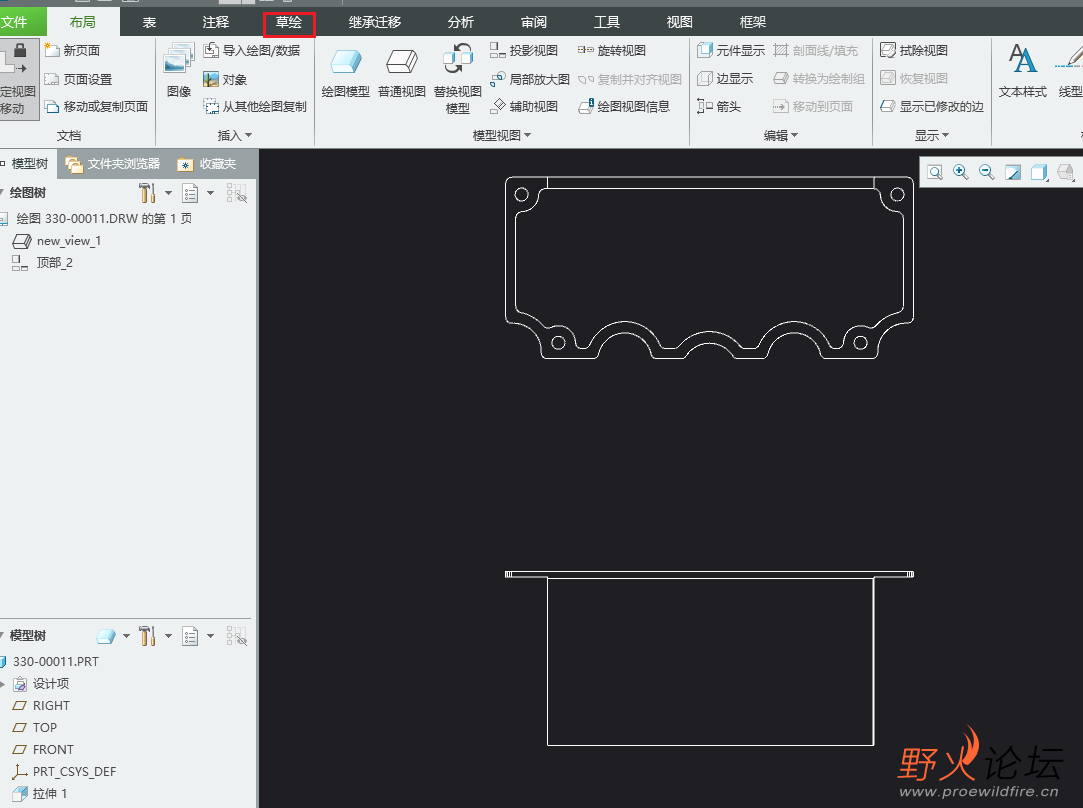

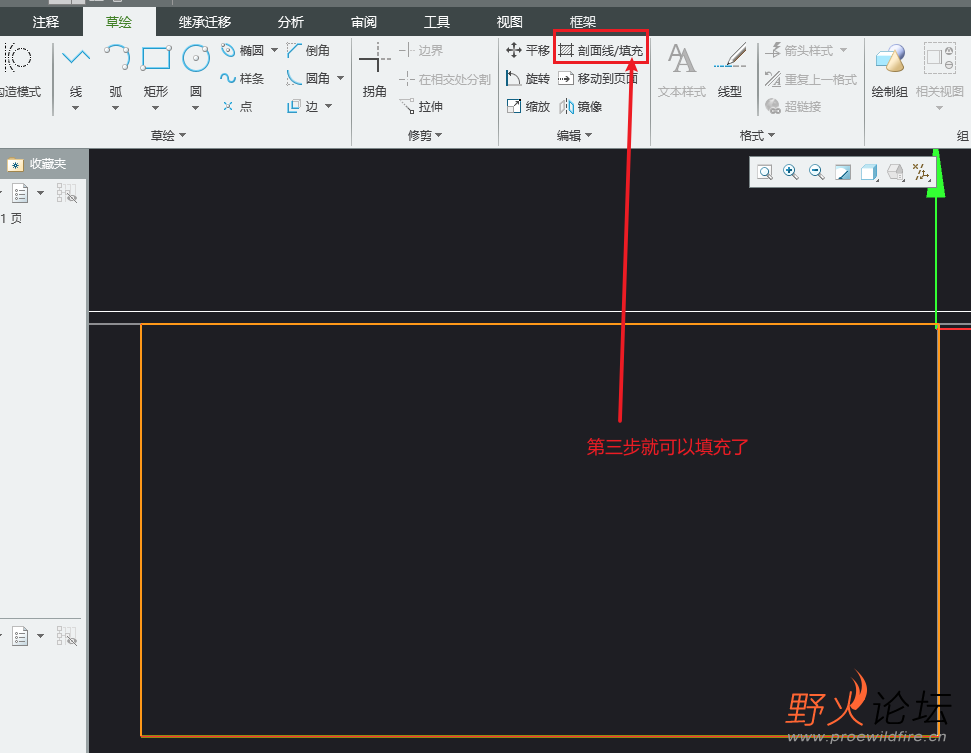

我是按这样做的

fuguangyi · 发表于 2022-12-5 12:00

这在3D里已经建好剖面了，工程图里自动生成，只是调整一下疏密度和类型。除非你有特殊要求，可以在工程图里做填充，那样太麻烦了

zcy5566 · 发表于 2022-12-5 13:10

weiwangdxp001 发表于 2022-12-5 11:44
我是按这样做的

这种有点麻烦，solid直接就能填充区域，如图片中所示，工程图里的耐磨层区域都填充了，我就想知道creo能不能也实现

weiwangdxp001 · 发表于 2022-12-5 14:35

zcy5566 · 发表于 2022-12-7 09:41

不用剖面线，不用工程图草绘填充能做出类来吗，还有没有大师出谋划策
