3D标注在工程图中立体展示

kakaxiio · 发表于 2022-7-29 17:22

本帖最后由 kakaxiio 于 2022-7-29 17:23 编辑

步骤

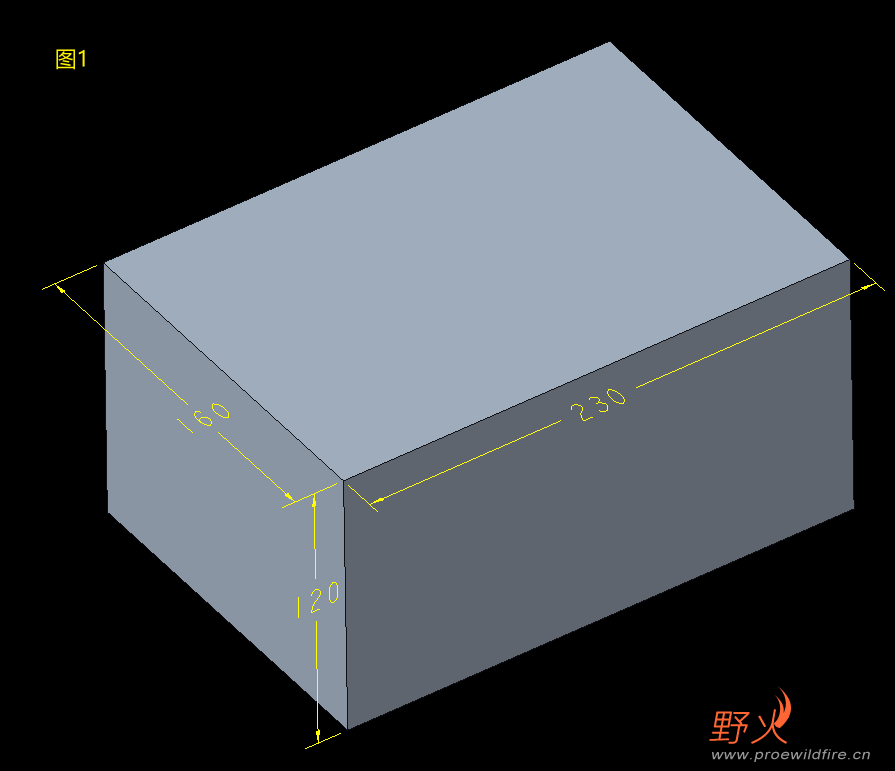

1.先做好3D标注，如图1
2.新建工程图，绘图属性改个参数，如图2
allow_3d_dimensions 值给(yes) 作用是：确定是否在等轴视图中显示尺寸(翻译有问题，不一定是等轴视图，实际是轴测图都行，也就是有立体感的视图都行)
3.如图3，把你摆好的那个立体感的图放进去，点开显示模型注释，注意是从动尺寸，就OK了

PS：

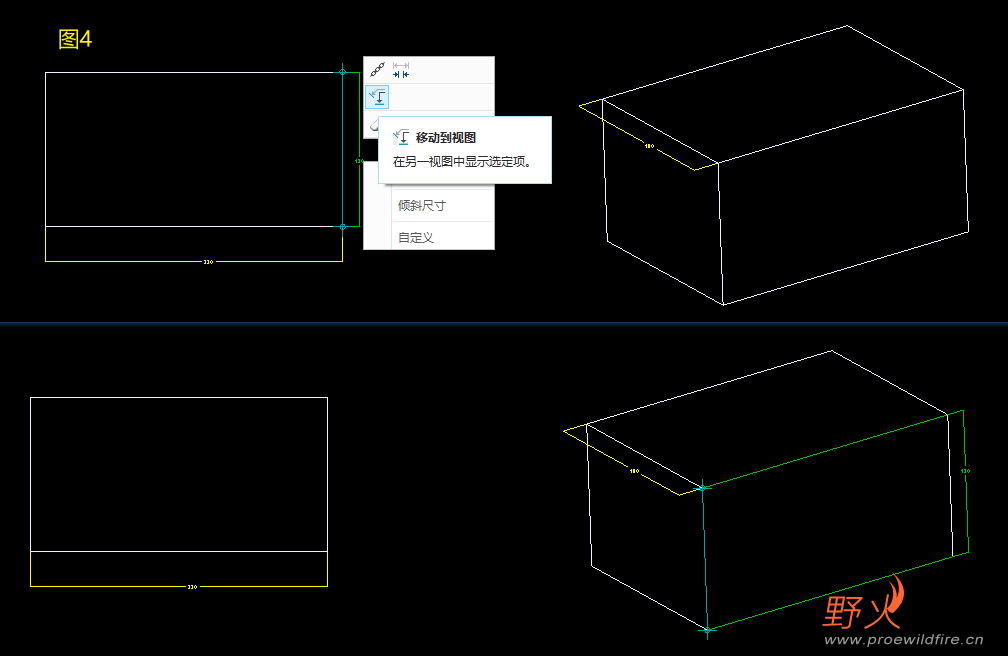

这里面有一些细节，你在建这个3D模型视图之前已经有其他正视图把某些尺寸占了，那你这个3D视图的尺寸是显示不全的，你只能把那个尺寸移动过来（单击正视图中的尺寸，在另一视图中显示选定项-选择3D视图）
也就是说这个3D从动尺寸只能出现一次，放哪你看着办

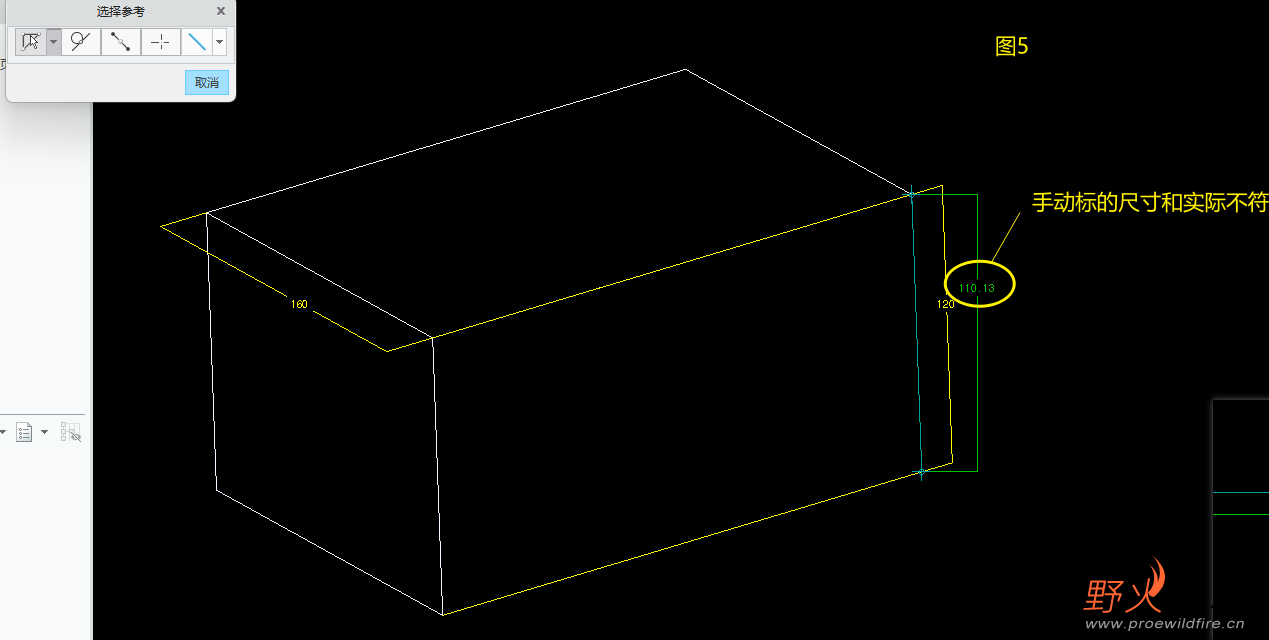

一定是从动尺寸，你去手动标注3D视图的尺寸，那是错的，尺寸不对了，如图5
