图中曲面怎么才能做到R200

晴天And · 发表于 2022-7-22 15:29

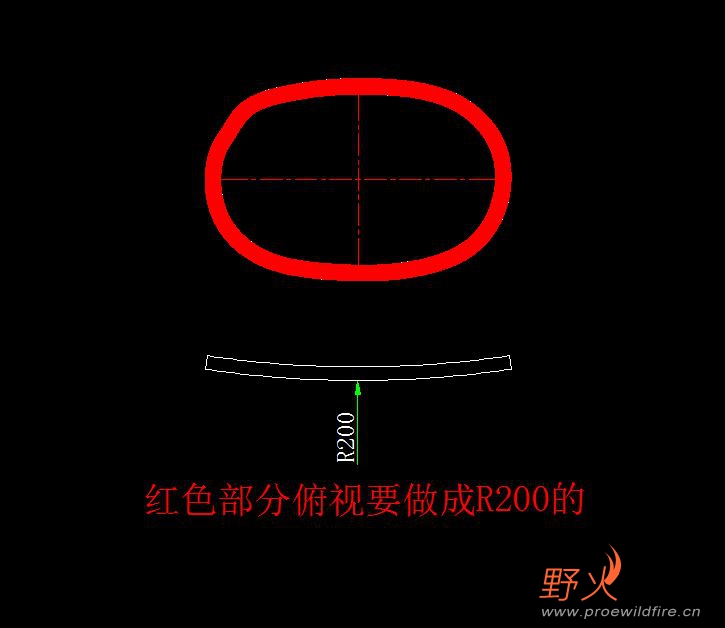

如图所示，红色部份要做R200

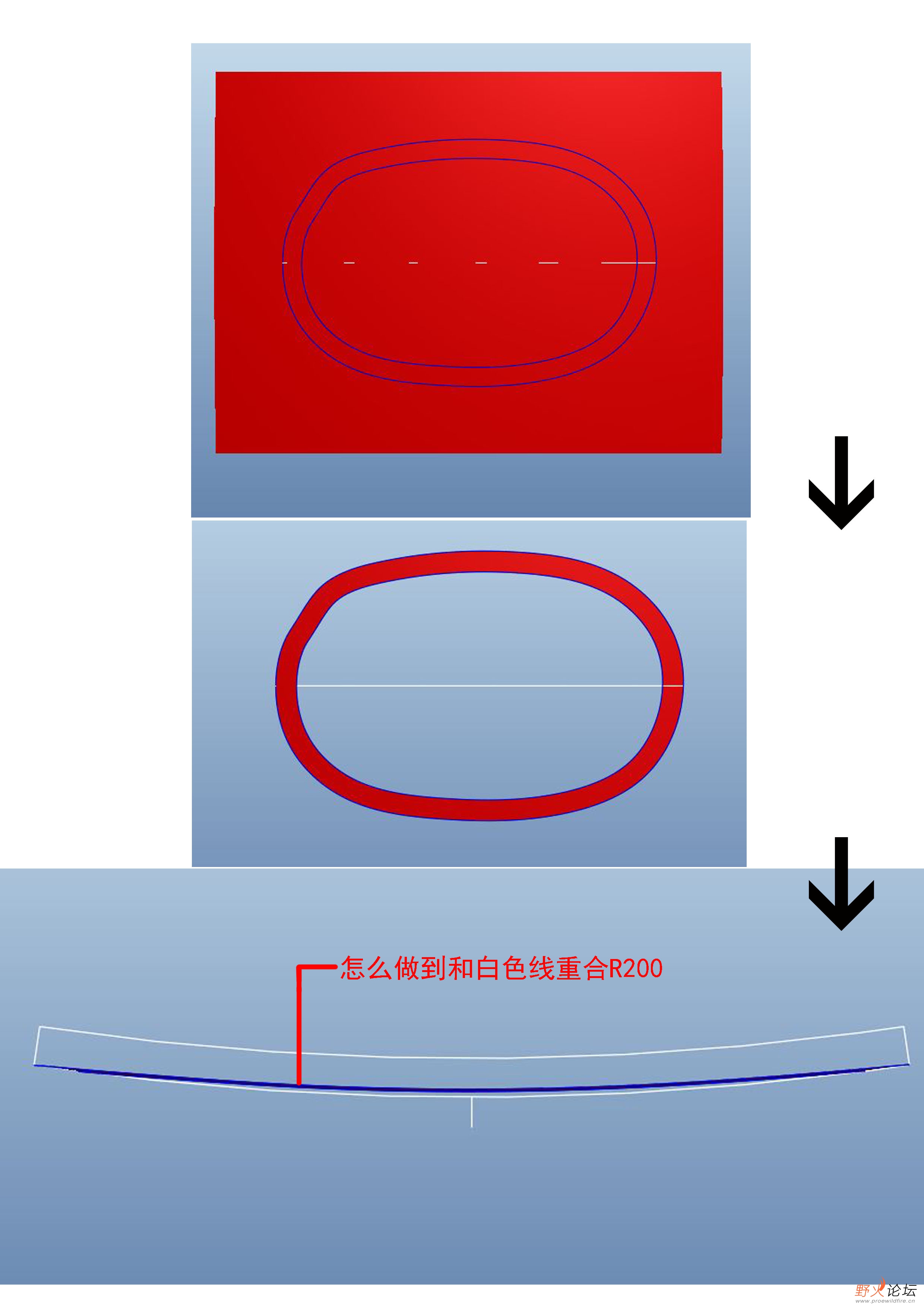

现投影到曲面上（注：曲面侧面是有弧度的），最高点是R200，但是剪切掉中间的，R就改变了

请问要用什么方法，才能保证R200不变

godhlcs · 发表于 2022-7-22 15:54

本帖最后由 godhlcs 于 2022-7-22 16:03 编辑

扫描的草绘截面改为直线，不知道你为什么搞个R350的圆弧

晴天And · 发表于 2022-7-22 16:10

godhlcs 发表于 2022-7-22 15:54
扫描的草绘截面改为直线，不知道你为什么搞个R350的圆弧

对呀，就是因为侧边有弧度，但是那个弧度又是必须要有的

或者有什么其他的方法可以画出来，只需保证R200

我也有试过，把扫描的R200改小点，再把图形投影上去剪切，但是这个做法只能做到接近，而且还要不停的调整扫描的那个R

暗菩提 · 发表于 2022-7-22 20:25

本帖最后由暗菩提于 2022-7-23 00:57 编辑

要不试试钣金下的成型命令。

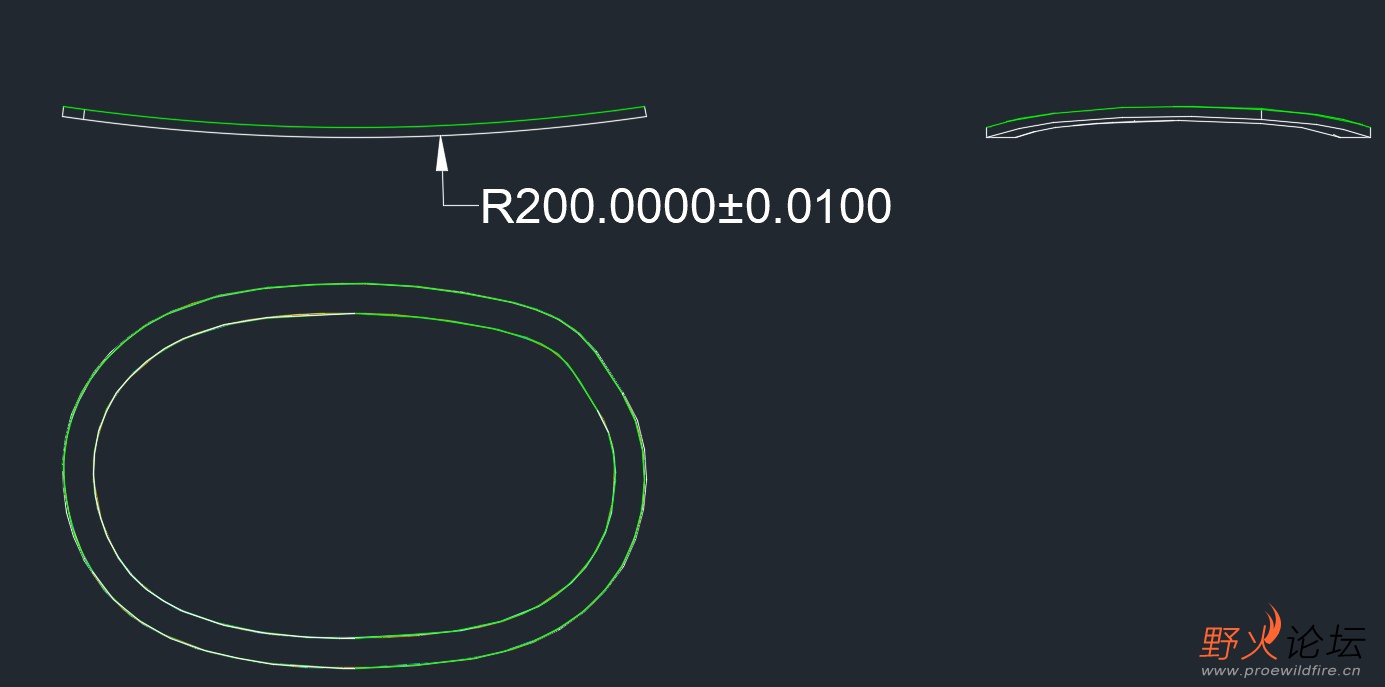

第二张是ACAD验证R200

晴天And · 发表于 2022-7-23 08:22

暗菩提发表于 2022-7-22 20:25
要不试试钣金下的成型命令。
第二张是ACAD验证R200

恩恩，应该是这样，可以上传个档看看吗

暗菩提 · 发表于 2022-7-23 10:52

晴天And 发表于 2022-7-23 08:22
恩恩，应该是这样，可以上传个档看看吗

2.0

mengxiaoxiaofei · 发表于 2022-7-23 12:15

你可以把附件根元件贴合一起看看怎么样

mengxiaoxiaofei · 发表于 2022-7-23 14:20

楼主模型中半径350尺寸应该是有问题的，附件已经上传，希望你能用的上

apsfhvk · 发表于 2022-7-23 14:52

先拉伸R200曲面，然后用你的的截面，类似椭圆形的那个曲面直接切掉多余的，剩下曲面加厚2.6MM搞定，好像没什么难度啊。

fuguangyi · 发表于 2022-7-25 11:52

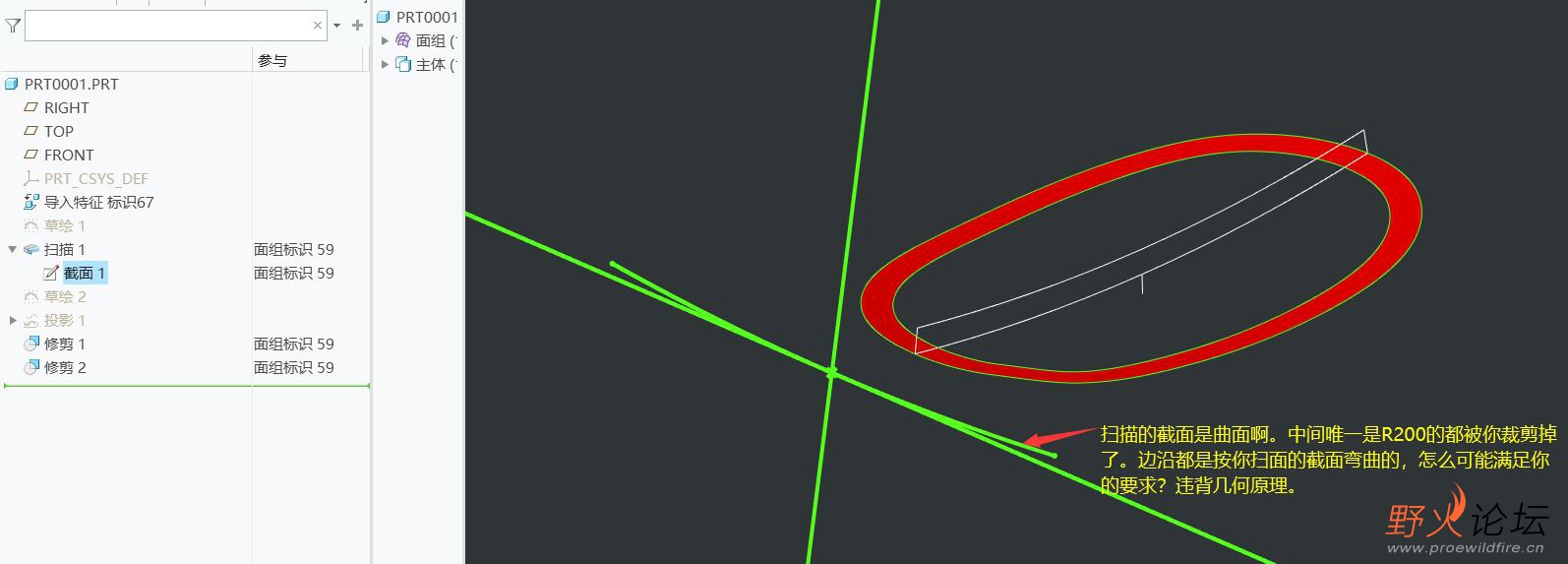

扫描截面是直线，不是圆弧，这样做，和拉伸一样
