鈑金件折彎角

ZC专场 · 发表于 2022-7-11 14:54

求教大佬，兩個鈑金件折彎角位置存在裝配，小的要卡入折彎角內，進行焊接，設計預留單邊間隙0.1mm

ZC专场 · 发表于 2022-7-11 14:58

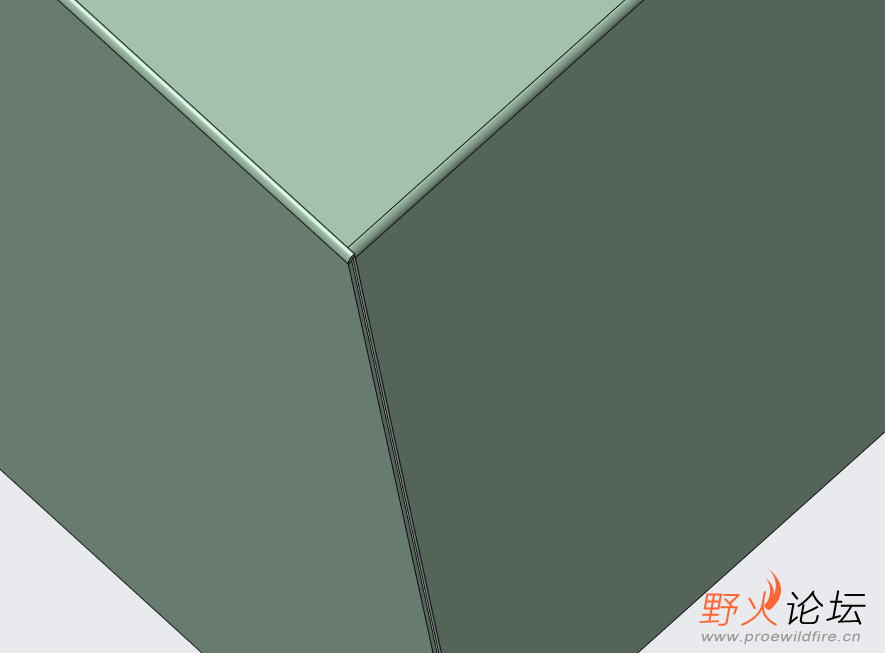

問題在於，小零件折彎位置是三個面聯繫在一起，如果我要能把小零件放進去，則應該保證折彎邊位置是R角，但是如果存在R角的話，由於是3個面共同作用，圖紙裡面就無法展開

ZC专场 · 发表于 2022-7-11 15:02

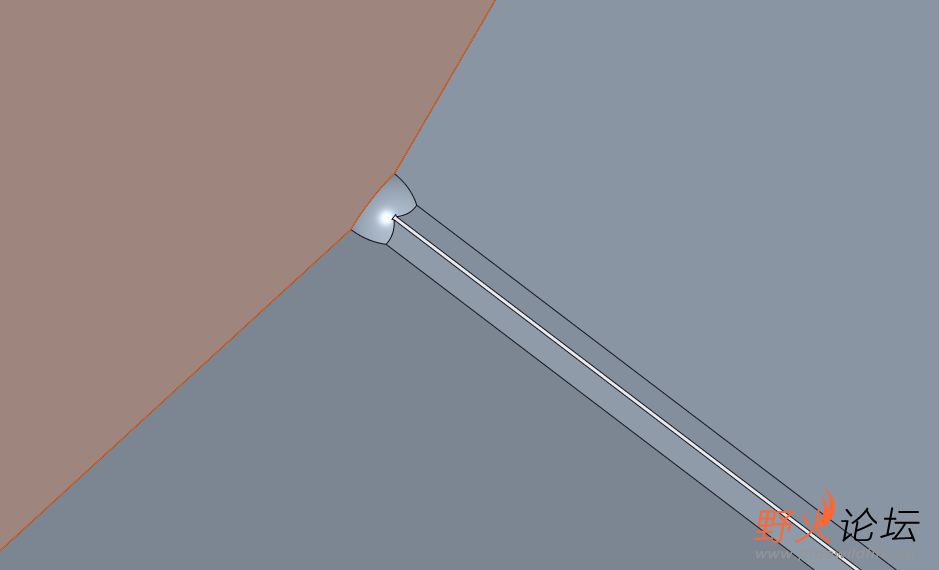

所以我想的是不用R角，弄成類似C角的形式，但是我弄的間隙很大，而且折彎交點還是存在一個小塊造成干涉，我看到有寫鈑金件折彎對接邊起點位置有一個小孔，來防止干涉，類似下面的實體圖，但是鈑金件應該如何去繪製啊！

暗菩提 · 发表于 2022-7-11 18:13

本帖最后由暗菩提于 2022-7-11 20:33 编辑

难道是要个圆的拐角止裂槽吗？
可能不对，请无视。

ZC专场 · 发表于 2022-7-12 09:18

暗菩提发表于 2022-7-11 18:13
难道是要个圆的拐角止裂槽吗？
可能不对，请无视。

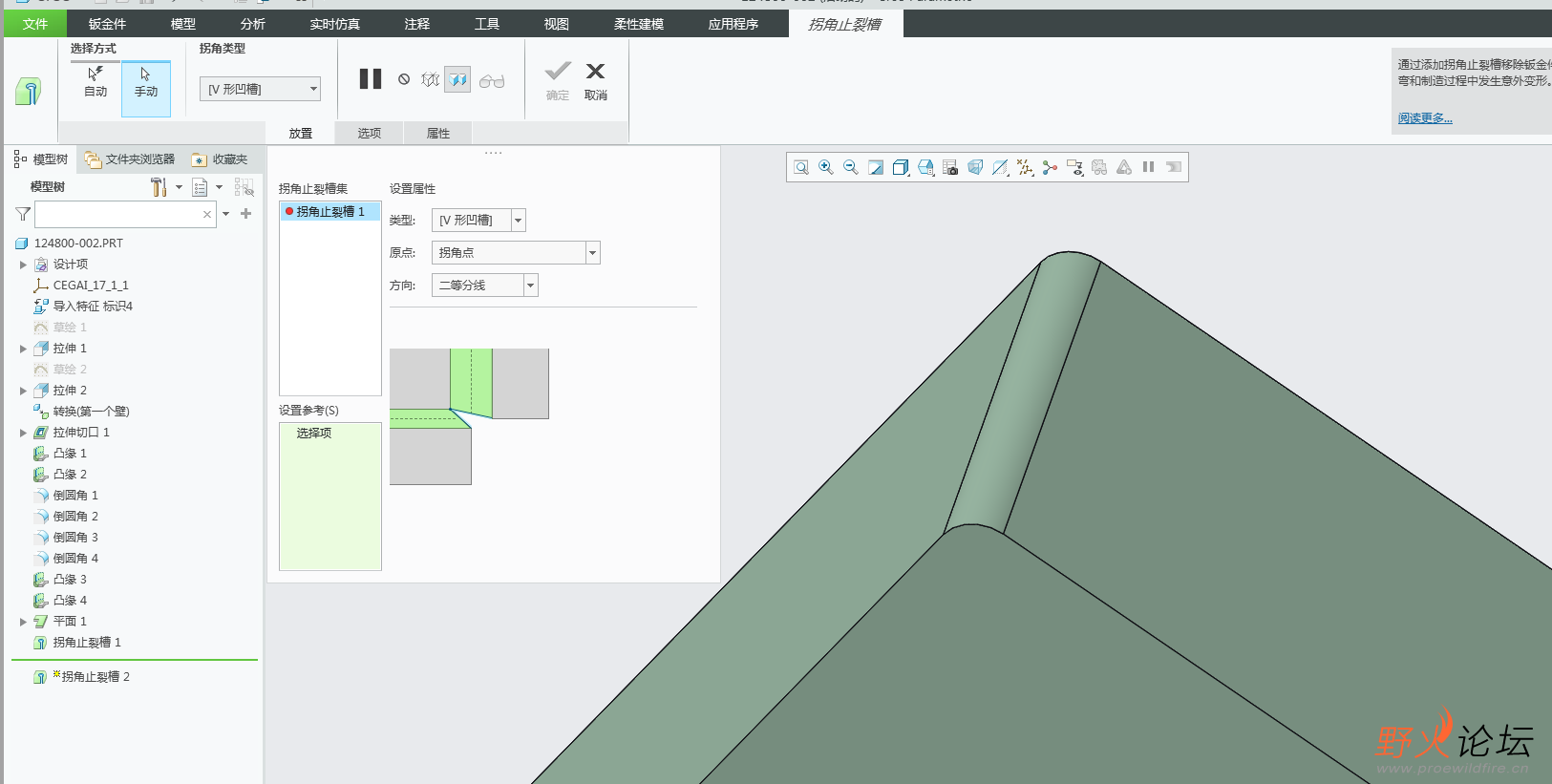

就是這種
大佬有沒有PRT格式的

天边夕阳 · 发表于 2022-7-12 14:28

拐角止裂槽选圆形

ZC专场 · 发表于 2022-7-12 18:02

天边夕阳发表于 2022-7-12 14:28
拐角止裂槽选圆形

打撈有沒有Prt的操作步驟

暗菩提 · 发表于 2022-7-12 18:09

ZC专场发表于 2022-7-12 09:18
就是這種
大佬有沒有PRT格式的

只是个命令功能，没有那么复杂，用不上给Part的。

ZC专场 · 发表于 2022-7-12 18:20

暗菩提发表于 2022-7-12 18:09
只是个命令功能，没有那么复杂，用不上给Part的。

不太清楚什麼樣子的特征上面可以使用，以及操作步驟也不太清楚

ZC专场 · 发表于 2022-7-12 18:21

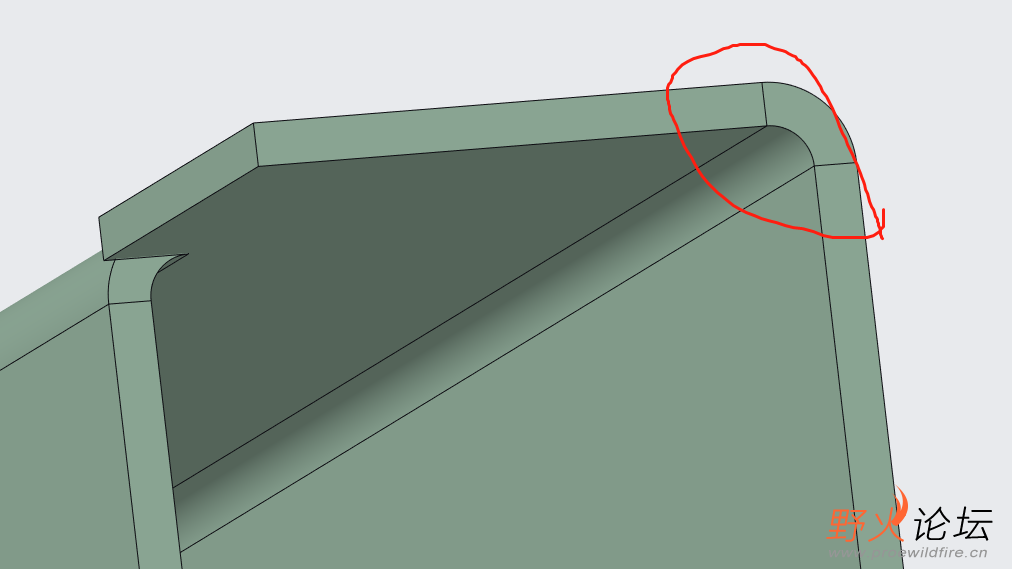

彎曲的邊也不行的麼
