请教大家一个关于阵列的问题

龙川小子 · 发表于 2022-5-11 11:32

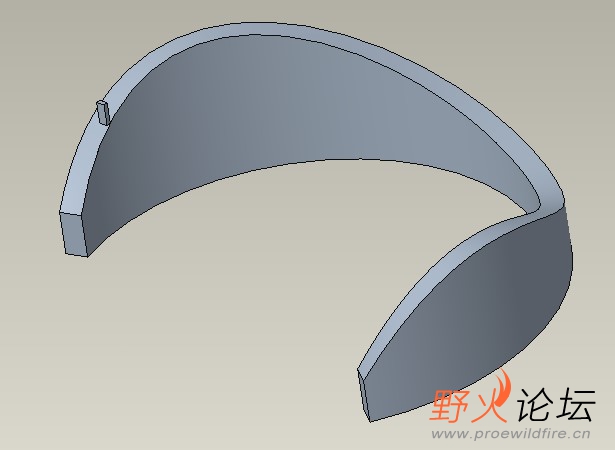

请教大家一个关于阵列的问题。小方块怎么才能沿着凸轮曲面，并绕着凸轮轴阵列。。。我在小方块上做了根轴，使其与凸轮轴重合。小方块上的点与凸轮的曲线重合。。但用轴阵列时，小方块并不沿着凸轮曲面。。。

冰比冰水冰 · 发表于 2022-5-11 11:51

应该沿曲线阵列吧

冰比冰水冰 · 发表于 2022-5-11 12:04

公司安保上传不了。
叙述一下
1.阵列选择曲线
2.草绘平面选择你的点与凸轮接触的那条线的平面，草绘曲线就直接投影这条线就行。
3.选项中选择替代原点，就是你的接触点
4.选项中选择跟随曲面形状，点击那个凸面。
5.选项中选择间距--按照投影
6.选项中选择跟随曲线方向

amd · 发表于 2022-5-11 13:51

曲线上建特征点，特征点设置实际偏移量。用特征点建模小方块。特征点和小方块设组，一起阵列，尺寸阵列，增量选择特征点的偏移量。

稳健上班族 · 发表于 2022-5-12 13:24

冰比冰水冰发表于 2022-5-11 12:04
公司安保上传不了。
叙述一下
1.阵列选择曲线

感谢分享

龙川小子 · 发表于 2022-5-12 15:44

冰比冰水冰发表于 2022-5-11 12:04
公司安保上传不了。
叙述一下
1.阵列选择曲线

你这个是平面曲线吧？？？我这个是圆环形凸轮，是一个空间曲线，好像不能用曲线阵列呢！

龙川小子 · 发表于 2022-5-12 15:49

amd 发表于 2022-5-11 13:51
曲线上建特征点，特征点设置实际偏移量。用特征点建模小方块。特征点和小方块设组，一起阵列，尺寸阵列，增 ...

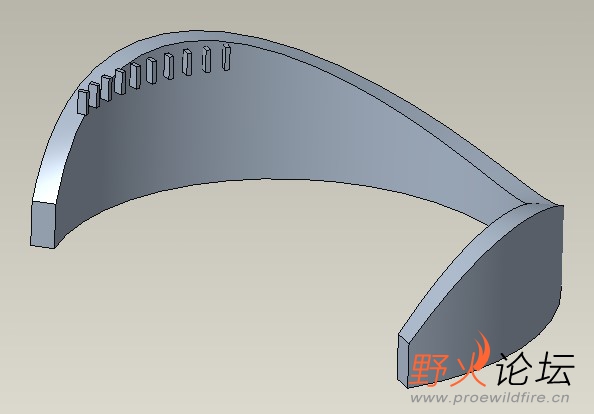

好像是不行的，这个偏移量是曲线长度。。。但我想弄的是，每个小方块相对于中心轴的夹角是相等的，也就是绕中心轴均布。但同时小方块要在凸轮上。。。

13421449639 · 发表于 2022-5-12 17:57

是这样吗

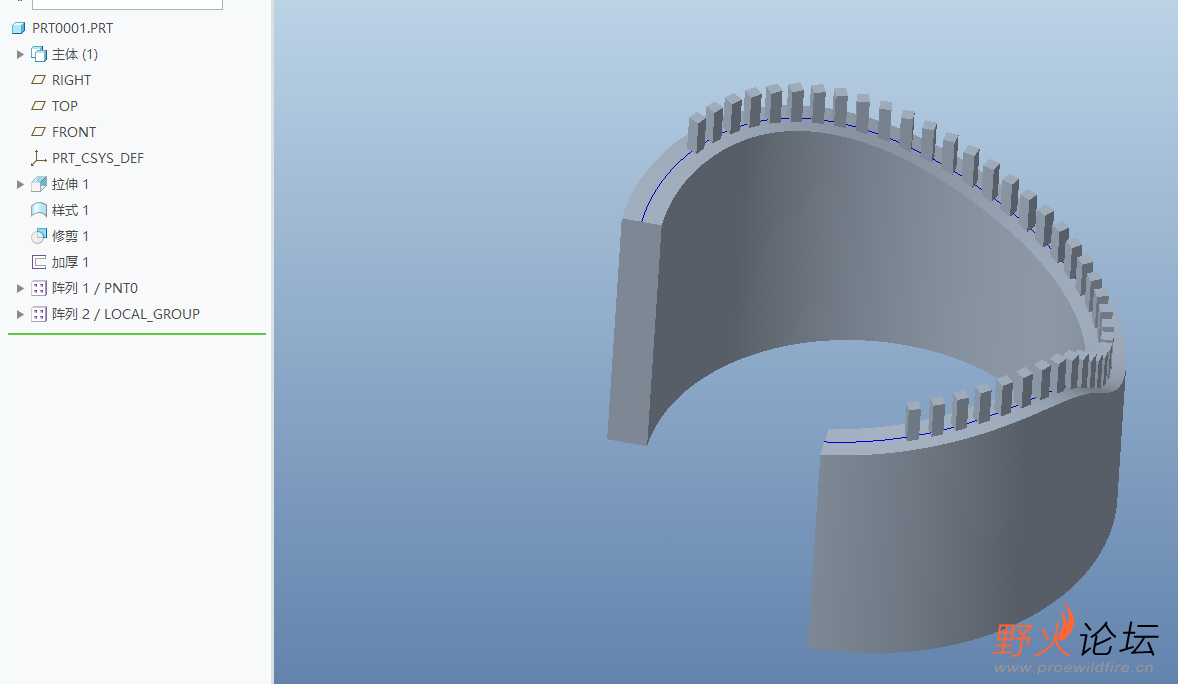

冰比冰水冰 · 发表于 2022-5-13 08:39

龙川小子发表于 2022-5-12 15:44
你这个是平面曲线吧？？？我这个是圆环形凸轮，是一个空间曲线，好像不能用曲线阵列呢！

曲面可以的，参照我的描述，一步一步来，绝对没问题

快乐的助工 · 发表于 2022-5-13 09:20

很有意思的阵列
