creo 转cad 编辑后出现文字偏移问题

martou · 发表于 2022-4-9 21:14

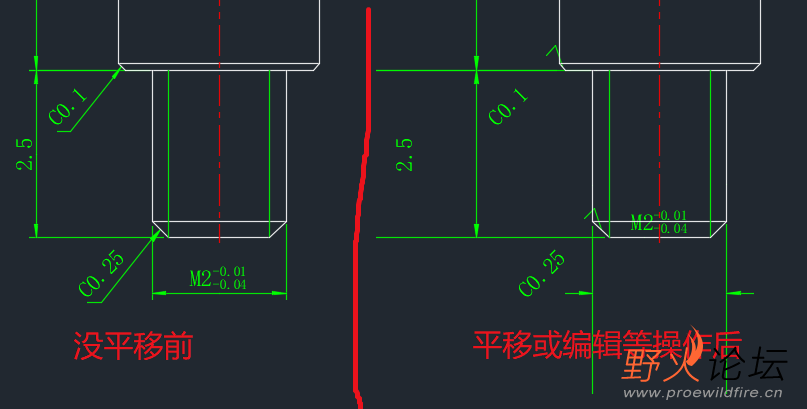

如附图所示，转成的CAD文件，如过只是打开来看一且基本正常，一旦点击编辑或平移复制等操作，尺寸就偏离尺寸线很远了。我试过如果都是A4图框，在creo中建立工程图时比例是1:1或1:0.xx，也就是不是如2:1等放大方式做的工程图，转成cad后做平移等操作后偏离距离有略微变化；
但一旦因零件很小做了放大处理，比如10:1等，转成cad做平移等编辑操作后，会出现文字远远的偏离尺寸线。且偏移值好像都是0.875

不知是我配置有问题还是怎么的？或大家有什么好办法来处理这个问题吗？或cad里用什么方式把所有格式快速的改变设置这个偏移值？

martou · 发表于 2022-4-9 21:16

这个图就是在cad中10:1方式绘制，然后转成cad时是1：1的尺寸关系的结果。

457795060 · 发表于 2022-4-10 08:53

转cad自定义导出,里面有队注释的一些设置,具体设置应配合工程图dtl文件里关于转出cad的几个参数,比如导出的比例等

martou · 发表于 2022-4-10 13:57

457795060 发表于 2022-4-10 08:53
转cad自定义导出,里面有队注释的一些设置,具体设置应配合工程图dtl文件里关于转出cad的几个参数,比如导出的 ...

我试了其他的插件转的，一样有这个问题。感觉这是creo的一个漏洞

20171207 · 发表于 2022-4-10 16:51

你不会真觉得CROE工程图能够代替CAD吧？

voice · 发表于 2022-4-11 08:22

设置问题，改下映射吧

fuguangyi · 发表于 2022-4-11 09:02

本帖最后由 fuguangyi 于 2022-4-11 09:43 编辑

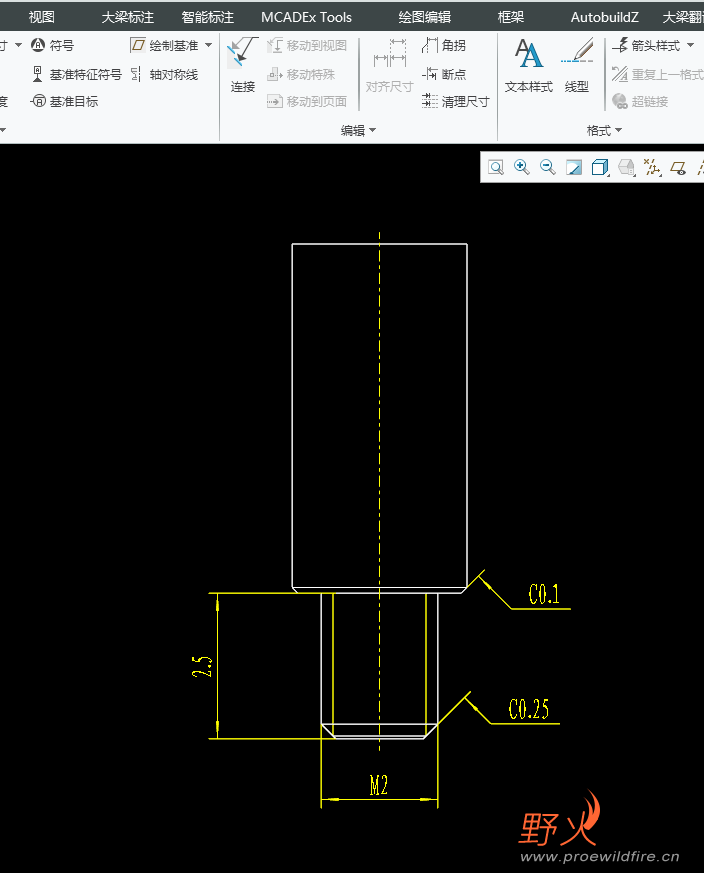

CREO 工程图10:1

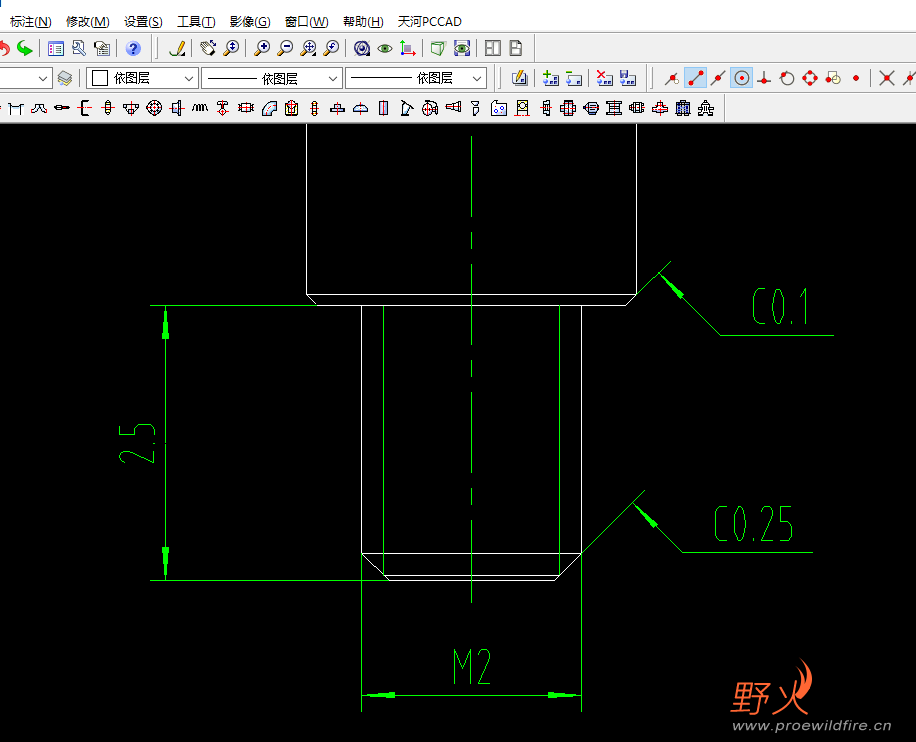

导出的dwg

creo工程图比例是多少，导出dwg比例还是多少，

至于你说的在cad里移动一下视图，尺寸会变化的问题，这个跟标注格式有关系，如果你在cad里编辑了，发现不对，用格式刷刷一下尺寸，让标注格式符合你的要求。creo和autocad不是一家软件，一般不太可能一样。如果你用cad浏览，不编辑基本没事。

martou · 发表于 2022-4-12 20:34

fuguangyi 发表于 2022-4-11 09:02
CREO 工程图10:1

这个我知道，只是浏览没事，一旦编辑或复制，马上就不行了。感觉是Creo编程设计的问题，他转图时只要增加那几个控制参数随比例变更就可以的，可惜他们这样设计或漏设计了。

martou · 发表于 2022-4-12 20:36

fuguangyi 发表于 2022-4-11 09:02
CREO 工程图10:1

还有你这个倒角属于哪个标准？转出来都没变样子。

fuguangyi · 发表于 2022-4-13 09:48

martou 发表于 2022-4-12 20:36
还有你这个倒角属于哪个标准？转出来都没变样子。

国标
