关于ECAD的VIA限制区域使用

liujimslily · 发表于 2022-3-26 14:40

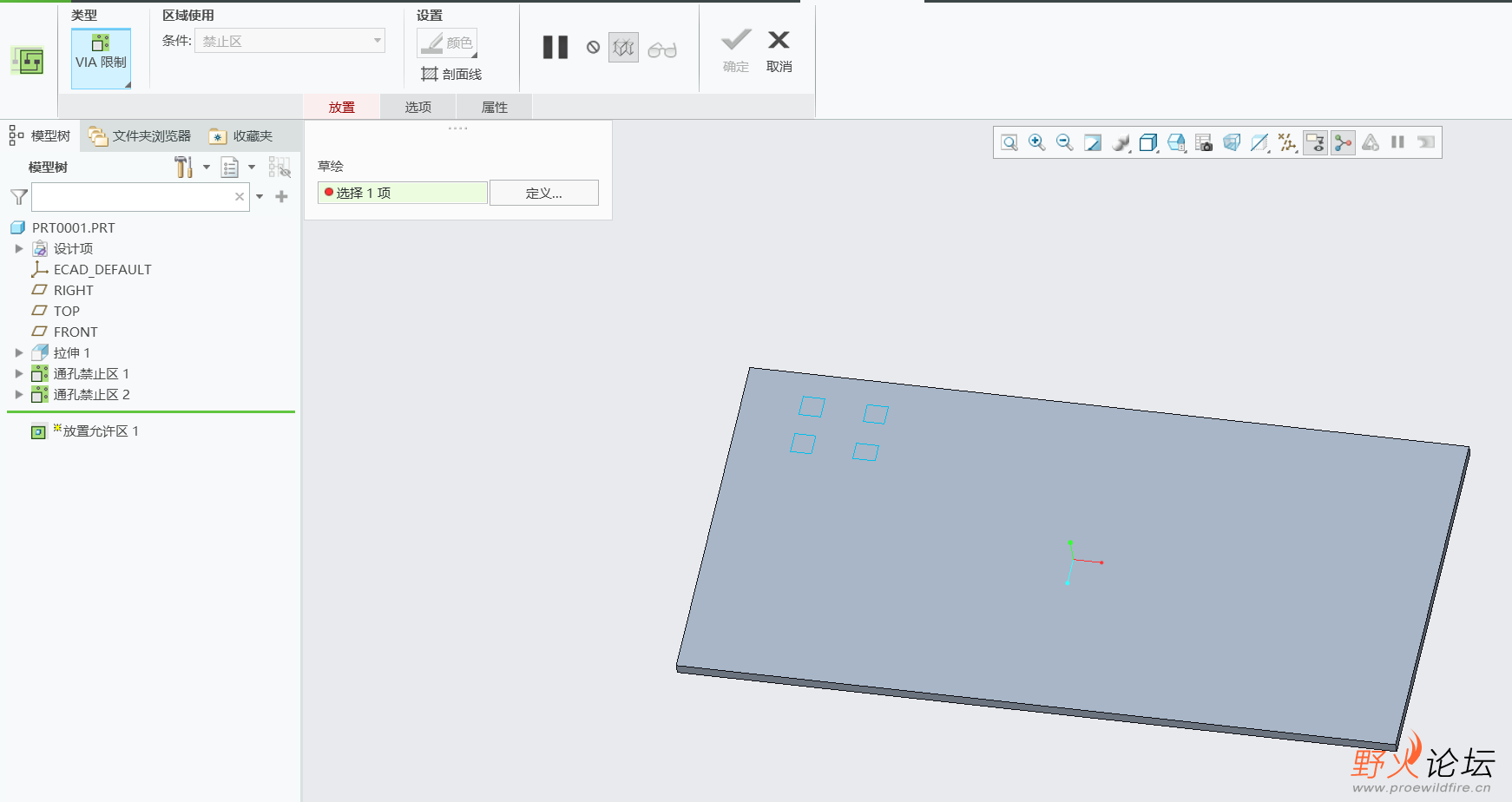

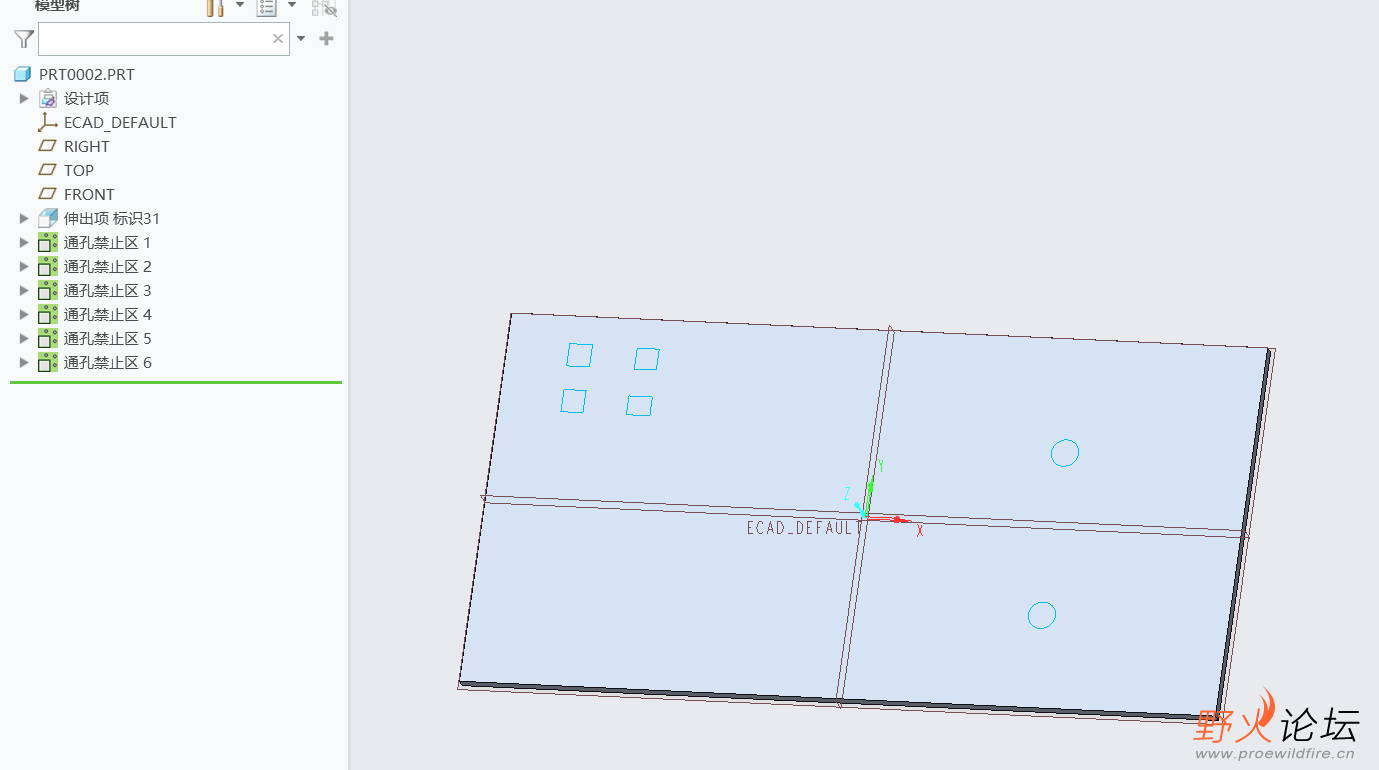

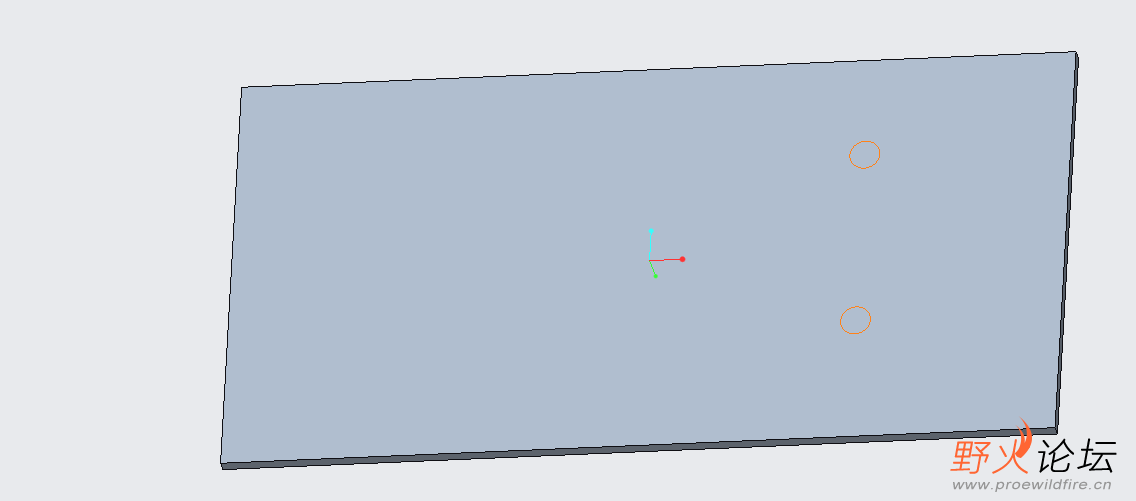

如图，在使用ECAD时，使用VIA命令进行区域限制，分别在PCB的top与bottom面有区域限制，导出EMN文件后，通过creo打开EMN文件检查，原有两个面的VIA限制区域，全部跑到了同一个面，请教一下，此类型问题该怎么解决

要有光 · 发表于 2024-8-15 15:31

#将双面 ECAD 允许区或禁止区当作两个单独的区域 (顶部和底部) 来导出
ecad_exp_both_two_areas yes
跟这个有关吗？
