关于周边锐角倒钝的问题

tian_xinyue85 · 发表于 2009-1-16 09:14

最近收到了西班牙那边发过来的三维PROE图纸，要我转化为二维图纸，现有一个问题，他们那边把周边锐角倒钝的锐角全都画出来了，我在转化的时候没有办法把那些生成线去掉，请大家帮帮忙吧，急！！

31358302 · 发表于 2009-1-16 12:30

什么意思？
锐角倒钝没必要在视图上表达出来，通常只在技术要求中作说明即可

野火 · 发表于 2009-1-16 22:12

那要看你模型说了，不知道他们怎么画的

tian_xinyue85 · 发表于 2009-1-17 11:44

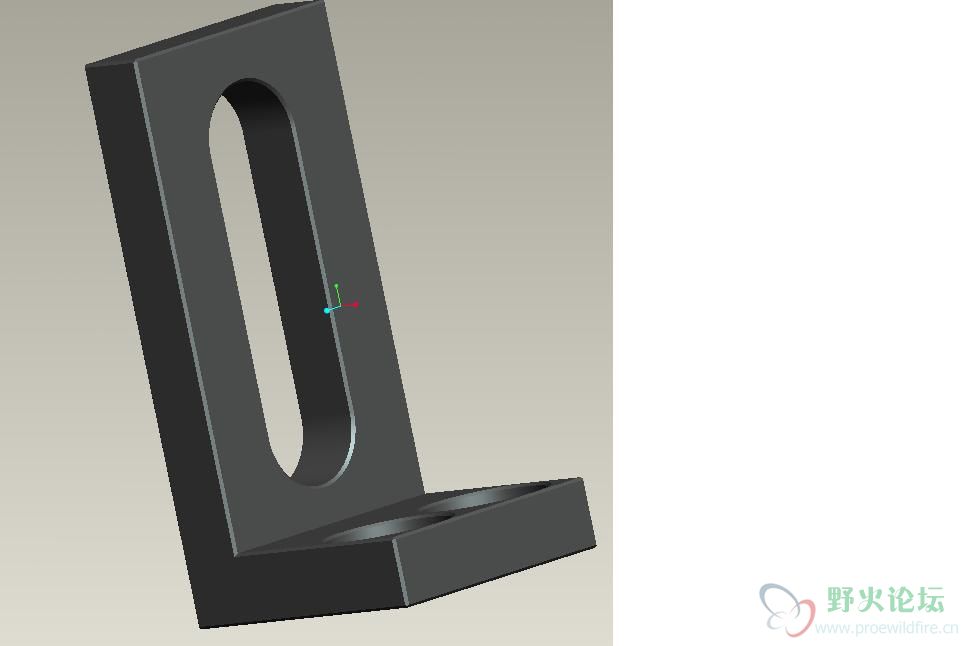

他们的三维图零件周边全部都倒角了，0.2的倒角。

tian_xinyue85 · 发表于 2009-1-17 13:58

他们的三维图零件周边全部都倒角了，0.2的倒角。

拐个弯 · 发表于 2011-3-22 08:53

那就把它去掉呗
把倒角隐藏就是了

[ 本帖最后由 yun0336wu 于 2011-3-22 08:57 编辑 ]
