工程图箭头尺寸以及标注方式问题

萌新工程汪 · 发表于 2021-9-13 11:40

各位大神，小的在画图摸索中出现了新的问题。

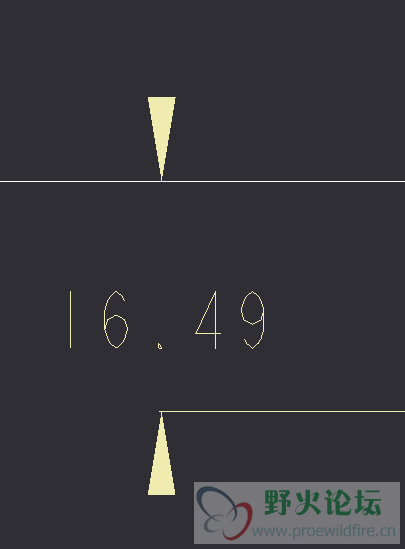

1.箭头尺寸修改究竟对应的是crosssec_arrow还是 draw_arrow?

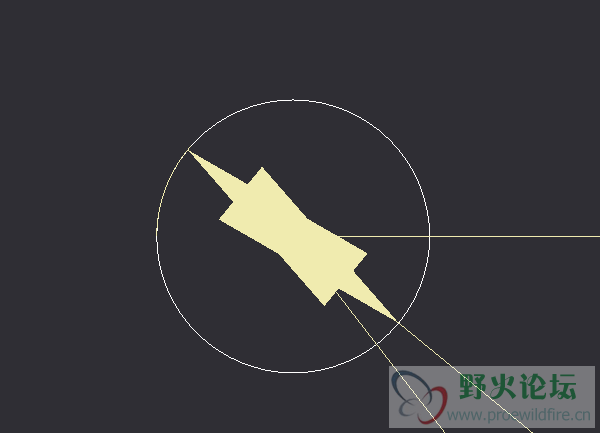

2.稀里糊涂修改好后，尺寸OK了，但是发现圆心到边的尺寸标注箭头后面的直线没有了

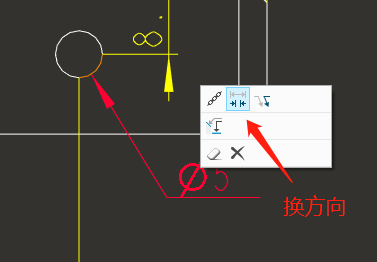

3.另外尺寸标注圆的时候，我用了双击圆弧拉直径的方法，可是在圆内是双箭头，不是我想要的单箭头

这几个问题，还请各位大神不吝赐教。或者有研究的同学我们来一起讨论一下？多谢多谢，膜拜大神先

萌新工程汪 · 发表于 2021-9-13 13:03

不想被埋没在茫茫的帖海里

无名的尘埃 · 发表于 2021-9-13 13:58


ppoovv · 发表于 2021-9-13 16:45

1.
draw_arrow_length是箭頭長度
draw_arrow_width是箭頭寬度
2.
看一下是否dim_text_gap的距離調太大
3.
default_diam_dim_arrow_state改成SINGLE，就會是單側箭頭

sun05992 · 发表于 2023-8-27 11:27

学习了！
