工程图尺寸标注的一个现象,有兴趣的来研究一下

ds2000 · 发表于 2021-7-2 22:58

本帖最后由 ds2000 于 2021-7-2 22:57 编辑

现象阐述:

将一个零件制作的工程图,标注尺寸后保存,如保存为aa.drw.1,这时将这个aa.drw.1复制一份文件,命名为bb.drw.1,编辑其中的尺寸,增加一些符号后,保存,这时会发现,bb.drw.1并实际保存为bb.drw.2(一般文件保存一次序号为增加),反而3D文件增加了一个序号保了.
关闭所有文件后,打开原来的aa.drw.1 会发现在bb.drw.1尺寸上增加的信息,在aa.drw.1文件中也反应出来了

附上试验文件及图片,

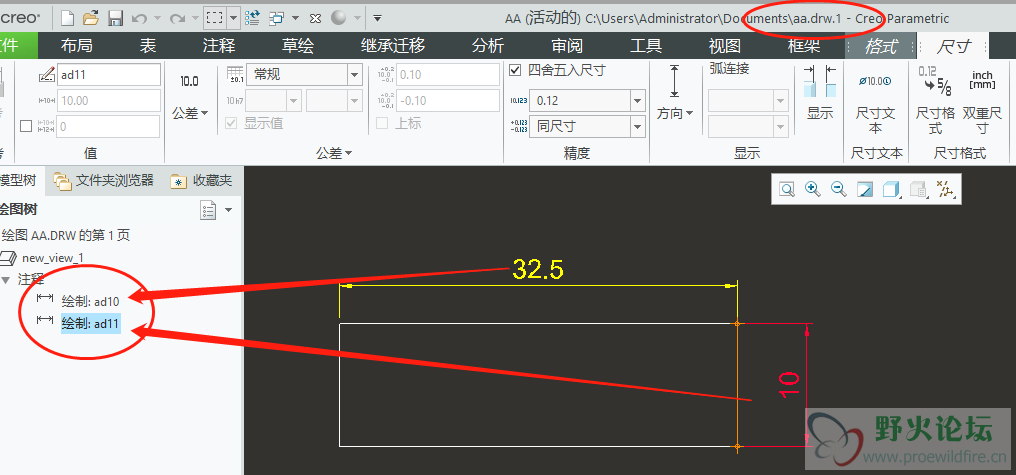

这是新创建的aa.drw.1,标注尺寸

这是复制一份后的文件,注意与之前的尺寸ad编号一同样的

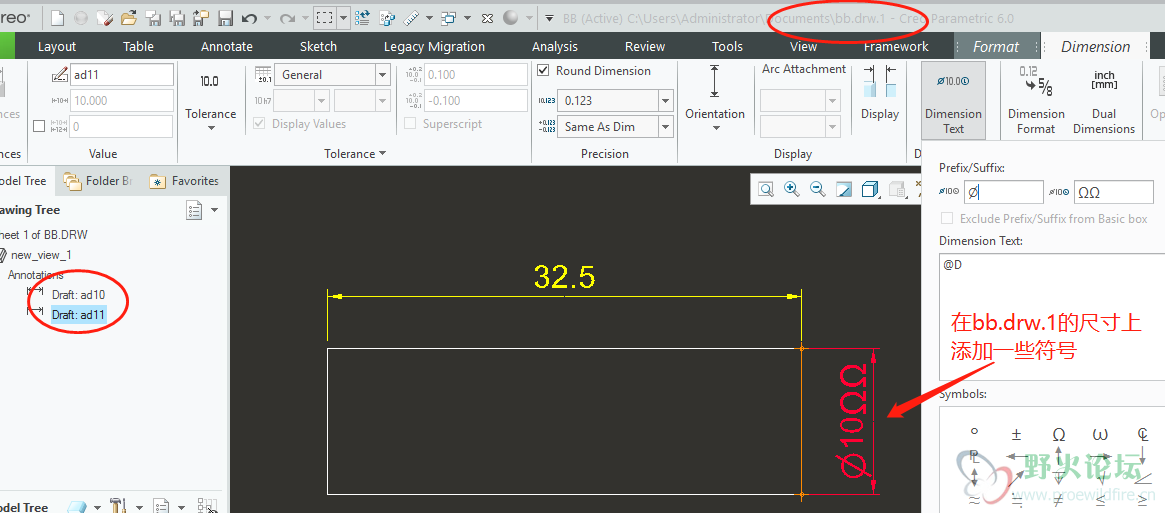

这是编缉尺寸,增加一些符号

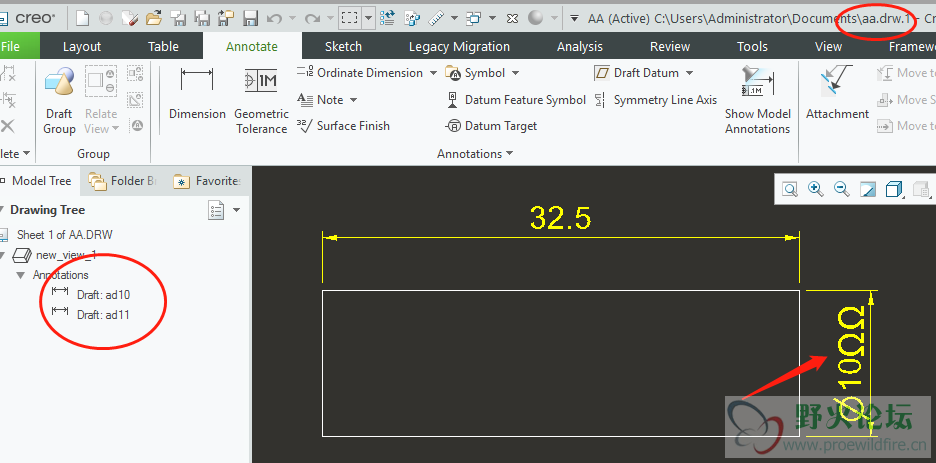

再回过头来看看aa.drw.1的文件

测试文件,可以下载来改改看

tt22.rar (115.18 KB, 下载次数: 4)

总结:尺寸修改增加符号后的信息记录,是保存在3d文件中.同时,同一个尺寸ID,是具有相同的信息.

dccdty · 发表于 2021-7-2 23:33

你的结论不对，尺寸标注分为自动标注和手动标注，自动标注的尺寸文字信息是跟随三维模型，但是是否标注该尺寸是跟随工程图的，手动标注的尺寸也是是跟随工程图，creo里面drw是高于prt父子关系的（有些三维软件是反过来的），这也是为什么creo工程图可以打开对应三维模型，反过来三维打不开工程图的原因（这也是很多初用creo的人很不习惯的地方）。

ds2000 · 发表于 2021-7-2 23:40

dccdty 发表于 2021-7-2 23:33
你的结论不对，尺寸标注分为自动标注和手动标注，自动标注的尺寸文字信息是跟随三维模型，但是是否标注该尺 ...

你下载一下文件试一下就知道了,
这是手工标注的尺寸,不是在3D中原生的,
另外,你打开了我附上的3D文件就会明白,3d文件是导入数据,更无从自动标注可以生成.

不过要感谢你的关注,谢谢回复!

ds2000 · 发表于 2021-7-2 23:47

我是在研究工程图页面复制后尺寸标注丢失现象时,发现了这个.
按推理,通过尺寸ID显示应该可以解决页面复制后的尺寸丢失问题.
但时,手工标注的尺寸ID是无法再现的,但你会发现,它是存在的.只是如何在另个一个页面中能让其显示出来就可以.

dccdty · 发表于 2021-7-2 23:53

ds2000 发表于 2021-7-2 23:40
你下载一下文件试一下就知道了,
这是手工标注的尺寸,不是在3D中原生的,
另外,你打开了我附上的3D文件就 ...

版本太高，打不开你的图纸，按你说的方式试过了，Creo5.0里面确认没有你说的现象。新增的标注不会跟随保存到另外的工程图里面去、

zkq1975 · 发表于 2021-7-3 07:42

看了下，未发现你说的现象

flyfishrxh · 发表于 2021-7-3 09:34

正如二楼所说的，自动标注的尺寸是有你说的现象的，但手动标注的就不一定了。CREO是单一数据库，二维，三维所做的修改都会相互反应出来。其他绘图软件就不是这样子了。

f15200 · 发表于 2021-7-3 16:55

测试了，没有出现这个现象

ds2000 · 发表于 2021-7-6 06:32

这需要有个前提,就是在新增尺寸,需要在复制文件之前,如果复制后,新标注是没有这个现象的.
我提供的文件上两个尺寸,直拉修改,是可以看到,但如果删除了,再标注,就不会有这个现象.
需要细心研究才会发现的.
