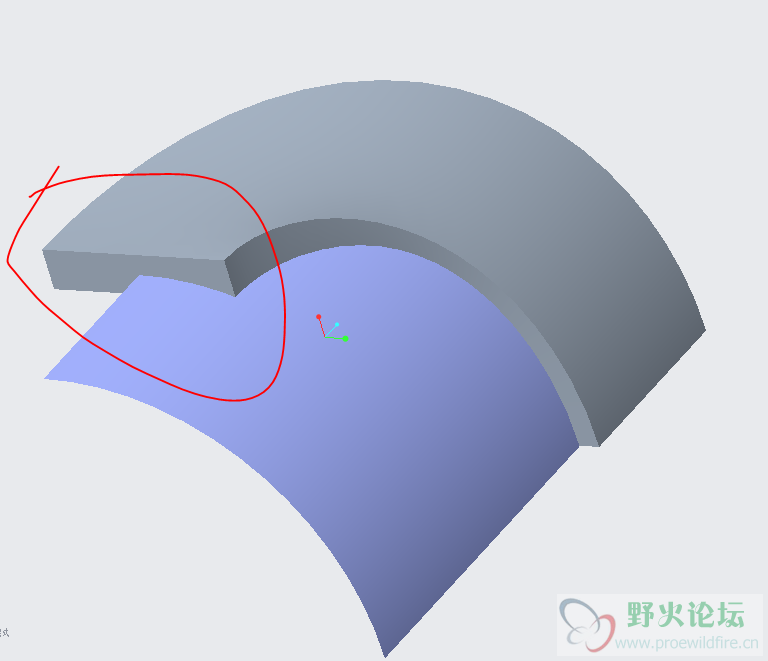

这种结构怎么画

borongjian

yixiaogang10 发表于 2021-6-26 22:06
用扫描完成的，你看看对吧

多谢大佬，厉害，向您学习

borongjian

yixiaogang10 发表于 2021-6-26 22:06
用扫描完成的，你看看对吧

大佬还有个问题，我啥我按您的引导线画，扫描终点的截面没有反转90度呢，我太菜了，请大佬指点一下，谢谢了

borongjian

大壮 发表于 2021-6-26 17:01
扫描也是可以的。可是我的是8.0,文件就不必发了，发了你也打不开。

大佬，扫面终点的截面怎么才能反转90呢，希望大佬赐教，谢谢

yixiaogang10

borongjian 发表于 2021-6-27 11:58
大佬还有个问题，我啥我按您的引导线画，扫描终点的截面没有反转90度呢，我太菜了，请大佬指点一下，谢 ...

首先要用变截面扫描，另外就是画草图截面时要注意，你可以将我的图的关系式删了后，将角度改成120，然后看看是怎么画的，仔细看应该能找到规律的

borongjian

yixiaogang10 发表于 2021-6-27 15:23
首先要用变截面扫描，另外就是画草图截面时要注意，你可以将我的图的关系式删了后，将角度改成120，然后 ...

非常感谢您，原来要用到关系式。。我对关系式完全是小白，但是刚才百度一下关系式，也大概了解了一点，我再仔细研究研究，再次感谢您的指点，

borongjian

yixiaogang10 发表于 2021-6-27 15:23
首先要用变截面扫描，另外就是画草图截面时要注意，你可以将我的图的关系式删了后，将角度改成120，然后 ...

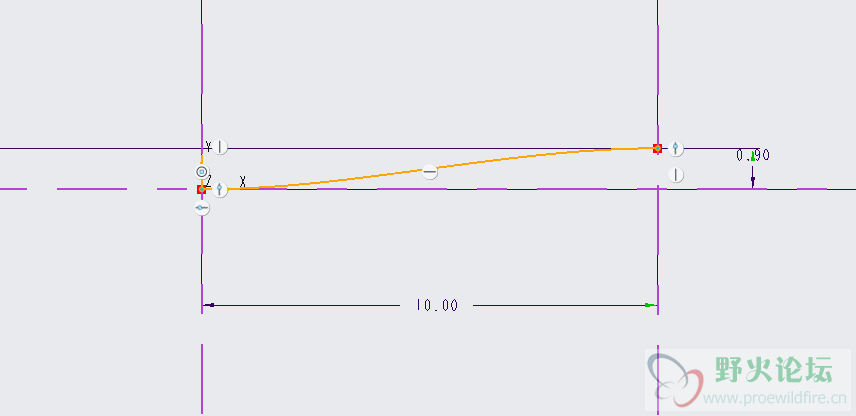

刚才研究了半天，大概是理解了，但是还有个小问题，请教您一下，1）就是您的图形中，为什么设置的是横向尺寸10，有什么特殊意思吗？因为我改成100，关系式中也改成100好像没有啥变化。2）就是你的这个样条线是怎么一笔画出来的，哈哈，我画的样条线要两笔，而且中间有断点，而且跟您的曲线相比较要是有一点点区别的，感觉您的样条更好一些，，真的给您添麻烦了，希望大佬不吝赐教。

borongjian

yixiaogang10 发表于 2021-6-27 19:01
回答如下：
1，横坐标长度没关系的，所以你的100也是可以的，但是你的关系式要一样。
2，样条曲线控制 ...

大神膜拜
