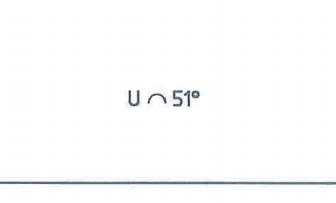

小哥哥这个标注怎么解读呢？

AlissaTian · 发表于 2021-4-21 08:49

小哥哥这个标注怎么解读呢？

pjc_com · 发表于 2021-4-21 09:05

线轮廓度51度

AlissaTian · 发表于 2021-4-21 09:11

pjc_com 发表于 2021-4-21 09:05
线轮廓度51度

51度的轮廓度公差？小哥你逗我呢！

353399568 · 发表于 2021-4-21 09:13

我的理解是几段圆弧的半径为51，我数学是渣渣，别喷我

qq202777898 · 发表于 2021-4-21 09:22

我知道那个是弧长但是后面的°又不理解了

pjc_com · 发表于 2021-4-21 09:45

AlissaTian 发表于 2021-4-21 09:11
51度的轮廓度公差？小哥你逗我呢！

这符号就是线轮廓，怎么能逗你呢

hbabc · 发表于 2021-4-21 10:36

弧度51度

h416404191 · 发表于 2021-4-21 11:57

非对称轮廓度符号

KerrZhang · 发表于 2021-4-21 15:55

楼主的图纸很可能是扫描件。由于分辩率的原因，旋转符号被误以为线轮廓度符号。
真实的标注应该是这样的。

U没有特别涵义，只是侧视图名称。U后面的度数表示投影角度。
箭头向右，表示观察者顺时针移动标注度数。
反之就不用解释了吧。

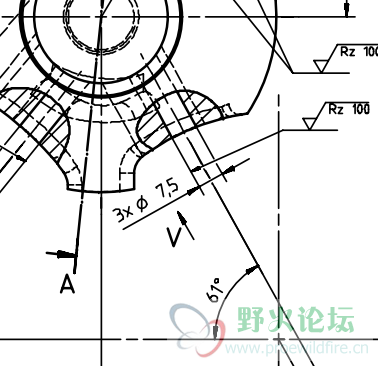

楼主再看下主视图，一定有类似下图的标注。

AlissaTian · 发表于 2021-4-21 16:34

KerrZhang 发表于 2021-4-21 15:55
楼主的图纸很可能是扫描件。由于分辩率的原因，旋转符号被误以为线轮廓度符号。
真实的标注应该是这样的。 ...

哎呀还真是这样的呢
