工程图出图，笔文件、线形设置相关。

longer7 · 发表于 2021-3-29 14:16

出图时要加粗工程图框，改了图框线型为灰色（用于次要项目突出显示）这个系统颜色系统默认对应笔7或者笔2。实际操作后发现确实是对应笔2，但笔2同时也绑定了中心线。能不能把这个灰色默认优先使用笔7呢？我用的creo4.0

longer7 · 发表于 2021-3-29 14:59

或者换句话说，我想把我的工程图框加粗但比零件轮廓还要粗，怎么设置啊，求指教！

lorencxu · 发表于 2021-3-29 16:19

大佬们出图需要加粗的么，我见全部是细实线

longer7 · 发表于 2021-3-29 16:44

lorencxu 发表于 2021-3-29 16:19
大佬们出图需要加粗的么，我见全部是细实线

图框，公司标准要求，还必须0.8mm

2475413890 · 发表于 2021-3-29 17:29

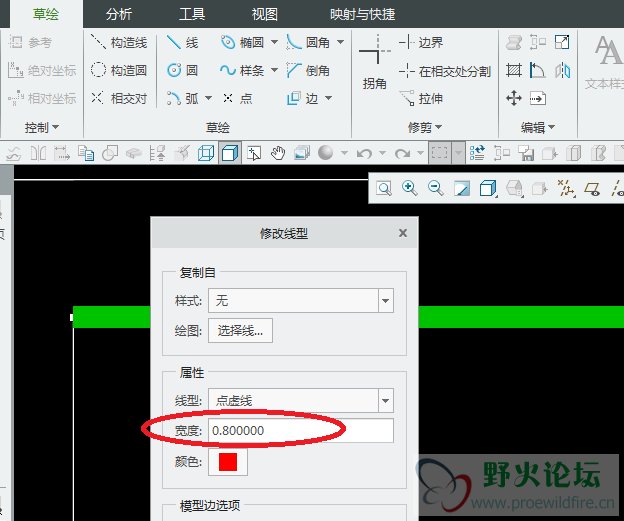

由布局转到草绘，草绘线，线型宽改为0.8，看能否达到你要的效果

lorencxu · 发表于 2021-3-29 18:38

本帖最后由 lorencxu 于 2021-3-29 18:41 编辑

1.用笔画5（钣金）定义外框吧。
2.如果画图涉及钣金，将钣金轮廓线定义成笔画1，就不冲突了。

longer7 · 发表于 2021-3-30 08:32

lorencxu 发表于 2021-3-29 18:38
1.用笔画5（钣金）定义外框吧。
2.如果画图涉及钣金，将钣金轮廓线定义成笔画1，就不冲突了。

画笔5定义外框线条、不显示啊

longer7 · 发表于 2021-3-30 08:35

lorencxu 发表于 2021-3-29 18:38
1.用笔画5（钣金）定义外框吧。
2.如果画图涉及钣金，将钣金轮廓线定义成笔画1，就不冲突了。

定义钣金线条的颜色写着笔5或者笔1，默认是笔1了，可以设置一下默认笔5吗

longer7 · 发表于 2021-3-30 08:36

2475413890 发表于 2021-3-29 17:29
由布局转到草绘，草绘线，线型宽改为0.8，看能否达到你要的效果

这样修改操作的话，只是软件上视觉看起来是0.8mm，打印出来还是由笔文件控制

lorencxu · 发表于 2021-3-30 11:00

longer7 发表于 2021-3-30 08:35
定义钣金线条的颜色写着笔5或者笔1，默认是笔1了，可以设置一下默认笔5吗

没救了
