Creo工程图，中心线在尺寸处打断的处理方法

a36071107 · 发表于 2020-8-26 16:33

      Creo 4.0版本软件。

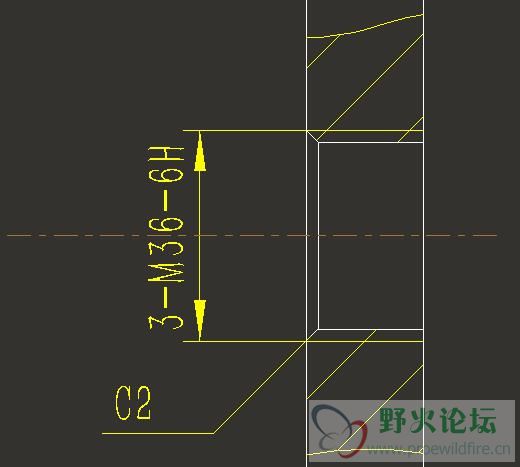

      Creo工程图，当尺寸出现在中心线上时，需要将中心线打断，以使得尺寸数字清晰。
      我现在的处理方法是在中心线上设置断点，将中心线打断。
      具体操作过程如下：
      （1）功能选项卡“草绘”——>编辑（下拉箭头）——断点。消息区显示“选择尺寸界线、导引、视图箭头、轴线或2维图元来破断”。本操作破断的就是轴线。
      （2）在需要破断的中心线上（尺寸数字附近合适位置）点击，这是在选中第一个破断点位置。此时消息区显示“选择第二点（中键中断另一项）”。

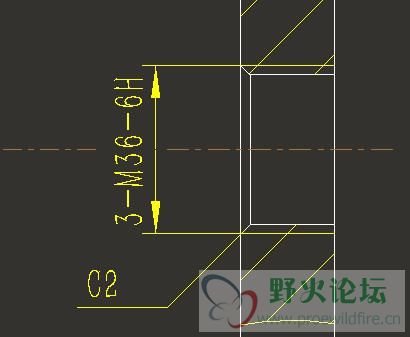

      （3）在需要破断的中心线上（尺寸数字另一侧附近合适位置）点击，即可完成对中心线的破断。
      如果所选破断点的位置不合适，需要修改。我的处理方式是先删除破断点，再重新增加破断点。
      破断点的删除操作过程如下：
      点击注释选项卡，选中被破断的中心线，（左上角）点击移除所有断点，即可恢复中心线未被破断的状态。
      如果大家有其它更方便快捷的方法，欢迎大家分享！
