如何装配一个圆柱凸轮和一个夹持机构并且进行配合

shengwind1 · 发表于 2020-8-7 10:56

圆柱凸轮转动，带动滚子在圆柱凸轮上滚动，夹持机构围绕中心点转动，滚子转动到高的地方时，加持机构就张开，运转到低的地方时，夹持机构就闭合，形成一个完整的运动，怎么装配，求大佬指导。https://v.youku.com/v_show/id_XNDc4NTY1NDQyNA==.html
就是视频链接中的意思，不过视频中有明显的错误，已经发生了干涉。要把所有文件解压并且放在同一个文件夹下。

dccdty · 发表于 2020-8-7 13:54

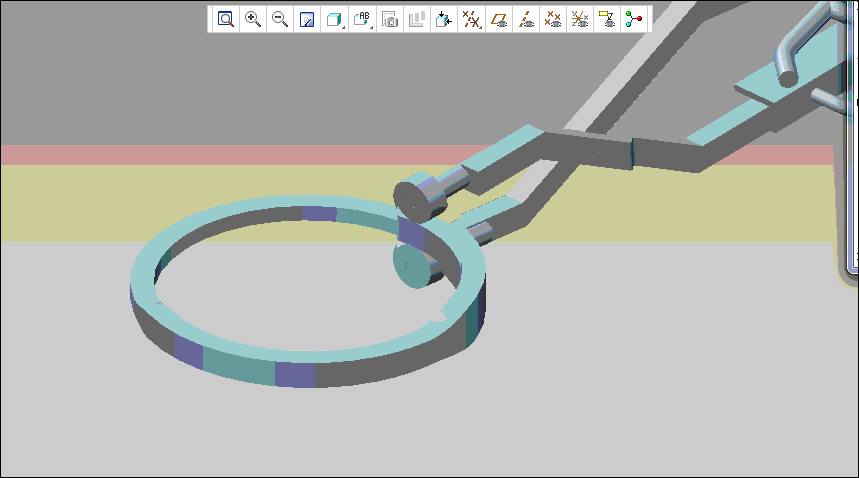

凸轮试了一下，不会做，用槽连接做的，我看你源文件也是用的槽连接！槽连接运动轨迹需要复制拟合成一条线。

附件是用Creo 2.0做的。

新建文件夹 (3).part3.rar (34.07 KB, 下载次数: 11)

新建文件夹 (3).part2.rar (500 KB, 下载次数: 11)

新建文件夹 (3).part1.rar (500 KB, 下载次数: 11)
