CREO的ECAD区域剖面线怎么调整角度间距？

576713329 · 发表于 2020-7-30 14:27

箫鼓醉 · 发表于 2020-7-30 16:06

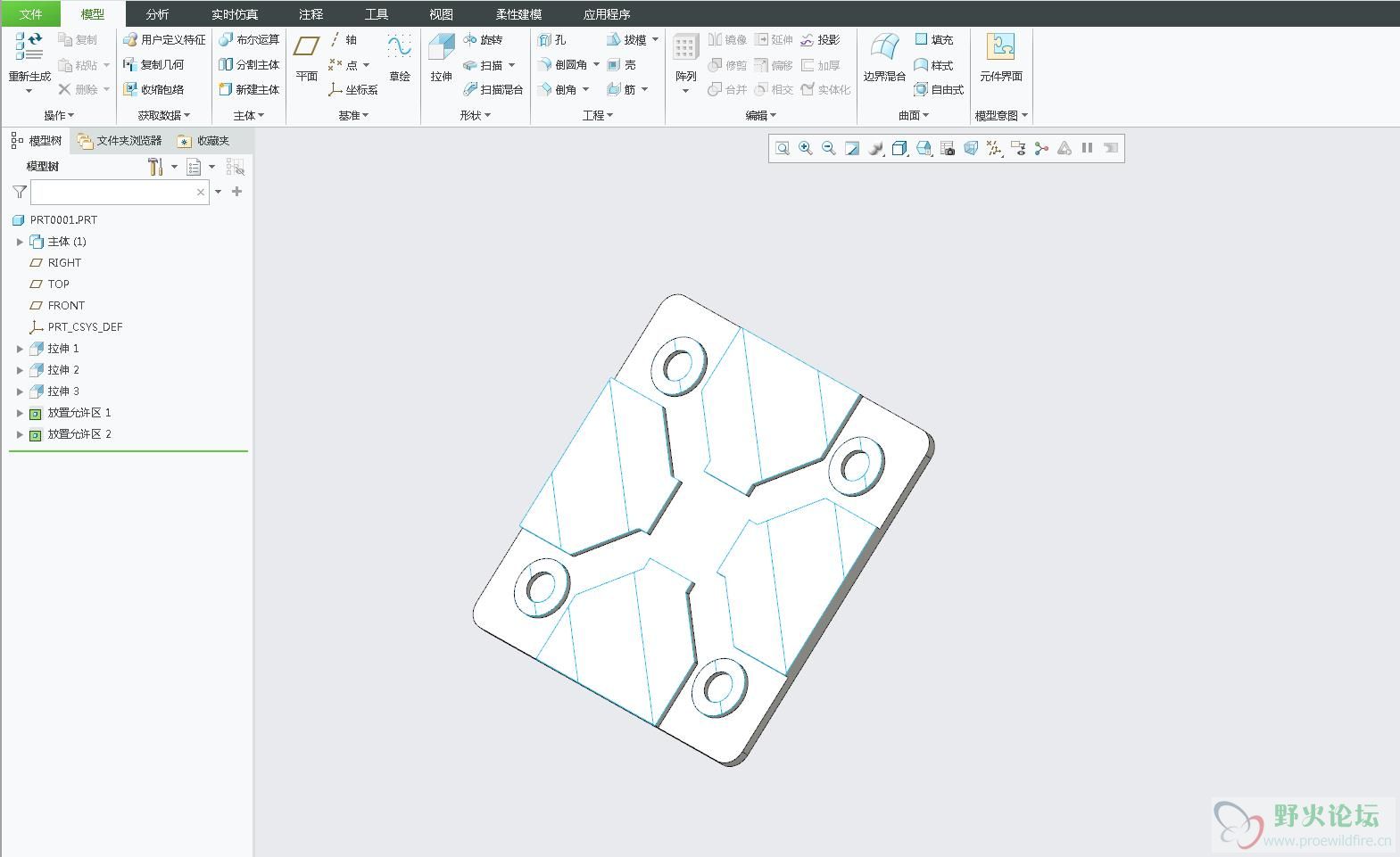

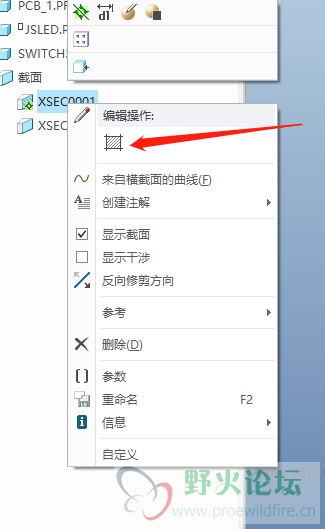

1.选中你的截面，右键，编辑截面

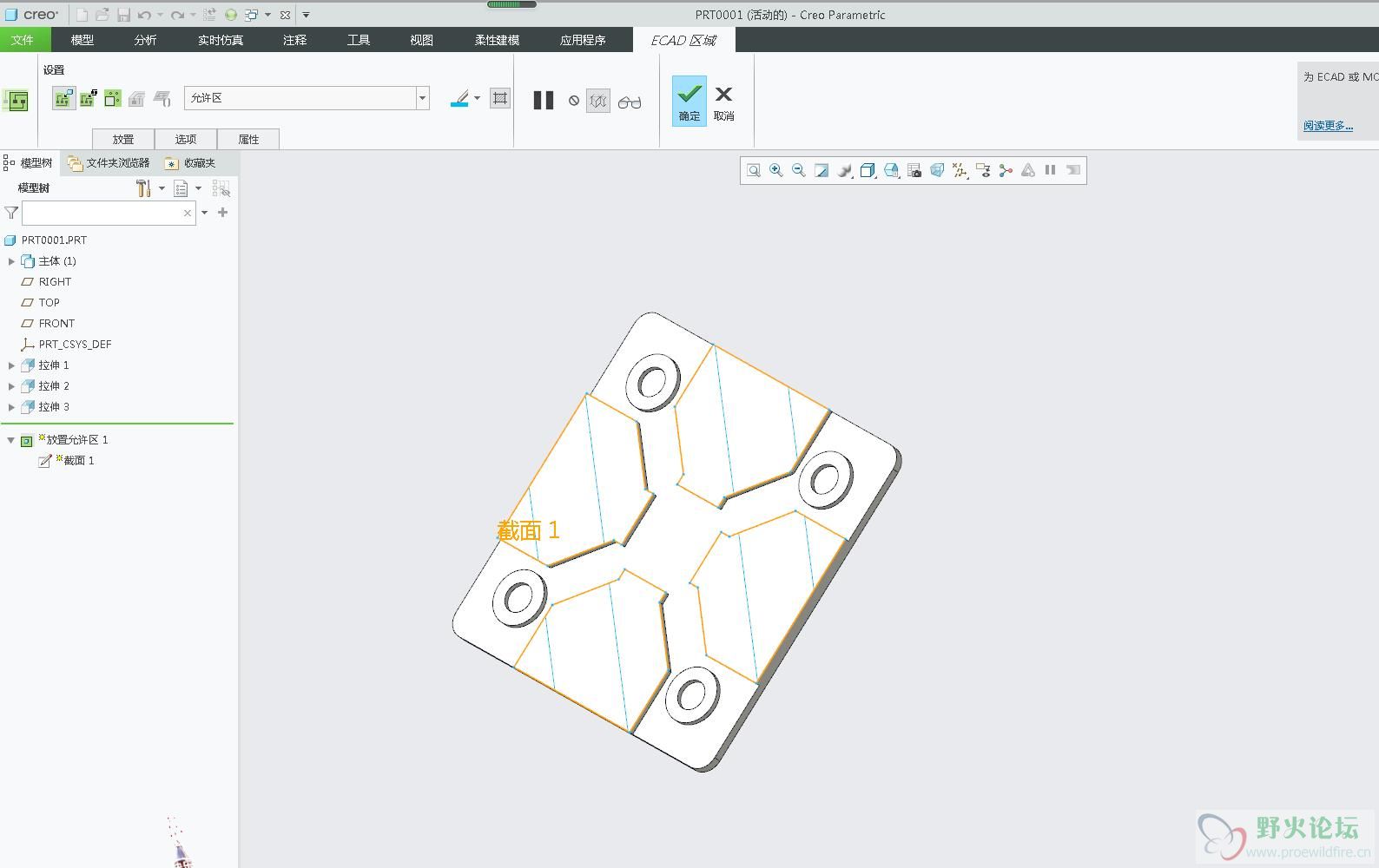

2.提示选择要编辑截面的零件后，图中所示的对话框由灰色变黑，如图2此时就可以调节间距，线型，颜色角度等剖面线参数

576713329 · 发表于 2020-7-30 17:01

箫鼓醉发表于 2020-7-30 16:06
1.选中你的截面，右键，编辑截面

2.提示选择要编辑截面的零件后，图中所示的对话框由灰色变黑，如图2此 ...

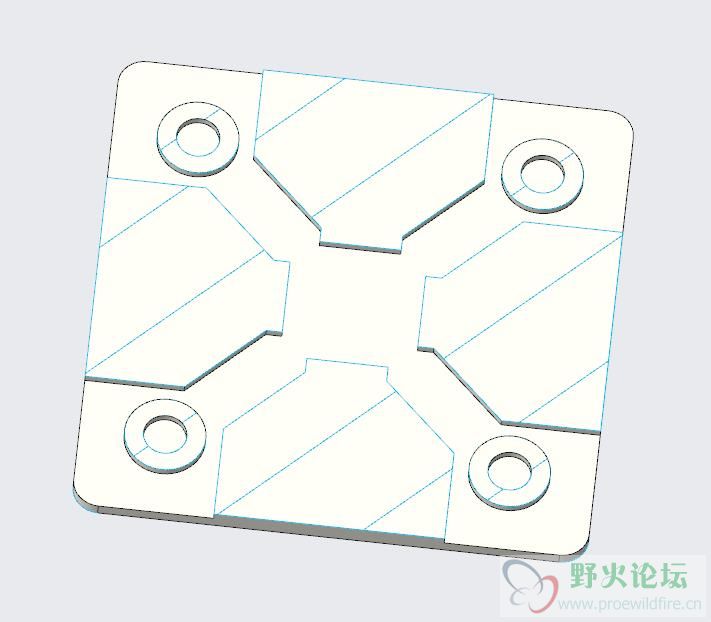

我需要的是一个零件不同深度区域，用不同剖面线表示，能在工程图实现也可以

290653033@qq.co · 发表于 2020-7-30 21:06

箫鼓醉发表于 2020-7-30 16:06
1.选中你的截面，右键，编辑截面

2.提示选择要编辑截面的零件后，图中所示的对话框由灰色变黑，如图2此 ...

请教下，你这个图里的电路板线是导入的DWG或者DXF吗？

箫鼓醉 · 发表于 2020-7-31 12:59

290653033@qq.co 发表于 2020-7-30 21:06
请教下，你这个图里的电路板线是导入的DWG或者DXF吗？

是的

shako11 · 发表于 2022-4-6 19:22

同求，如何修改
