Creo工程图求助：旋转剖总是做不了，不知道为什么

Maga喷火龙

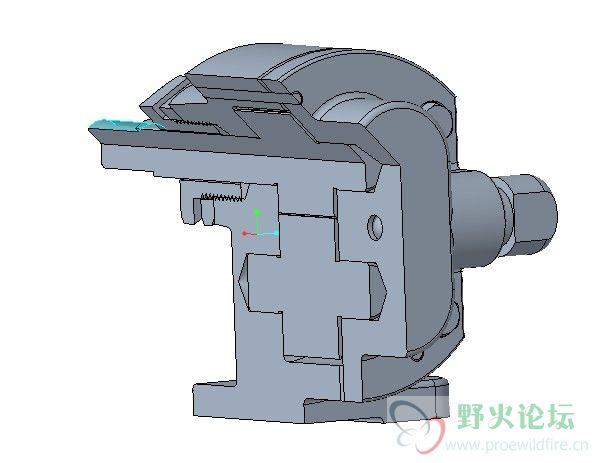

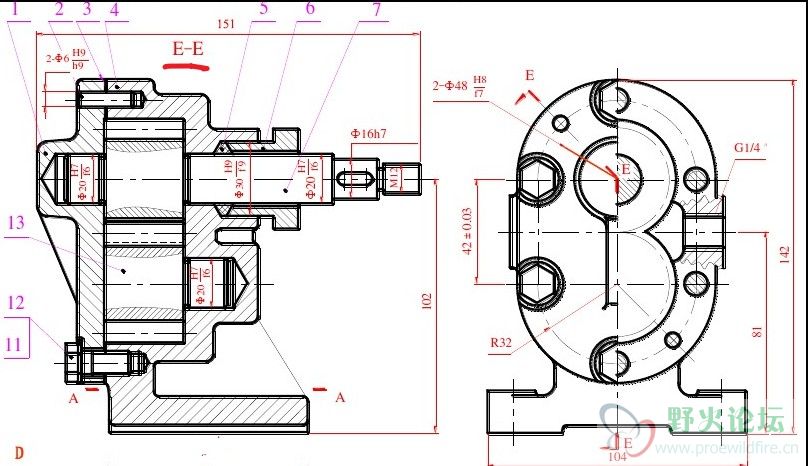

我想做成的样子如图1
关于旋转剖的基本步骤我知道：

1.要在三维模型里面做偏移截面（我已经弄了，如图2）

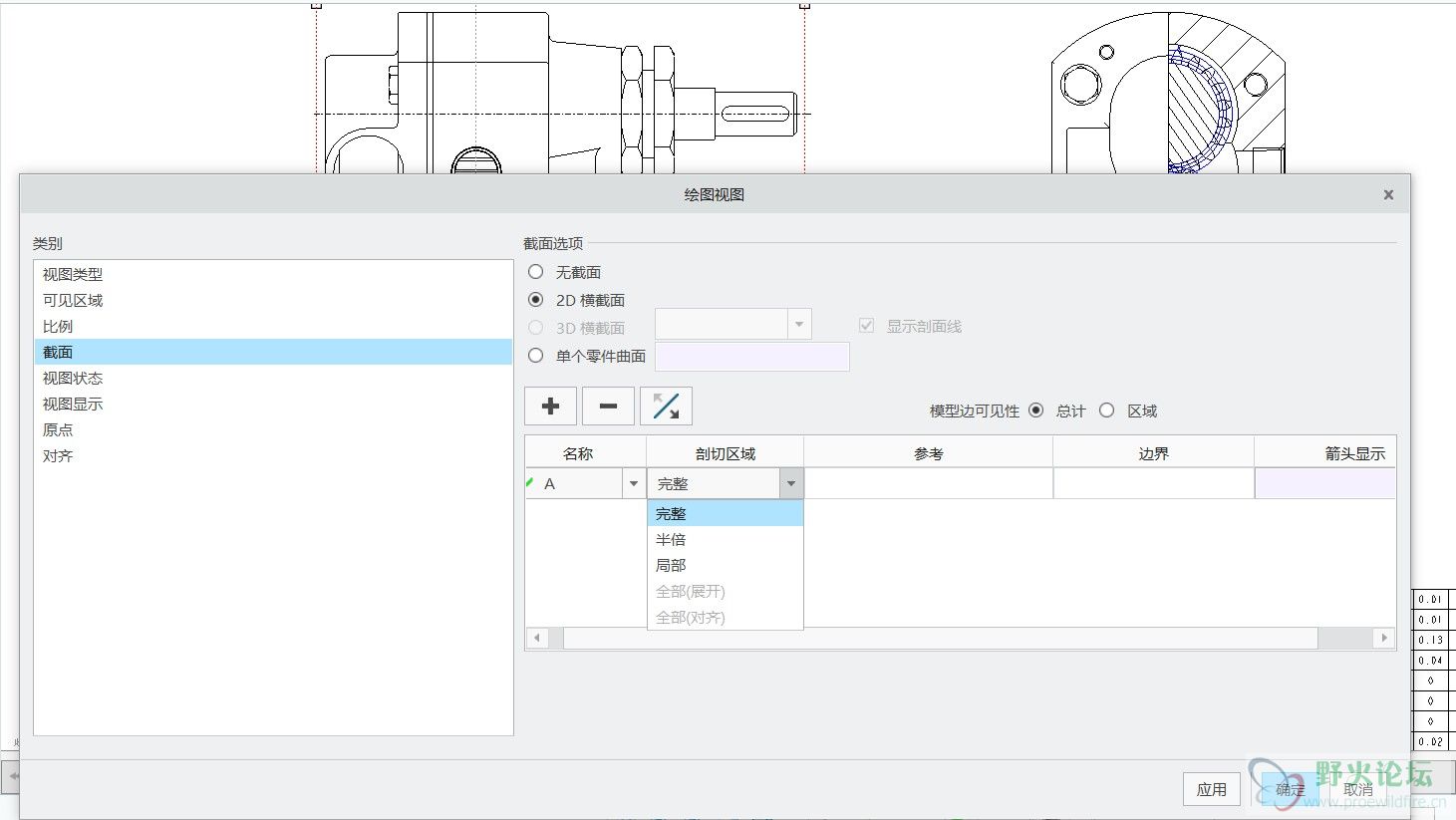

2.在二维工程图里面对单一视图进行双击，绘图视图对话框-截面-2D截面-点击“+”-选择刚才做的截面-然后选择剖切区域

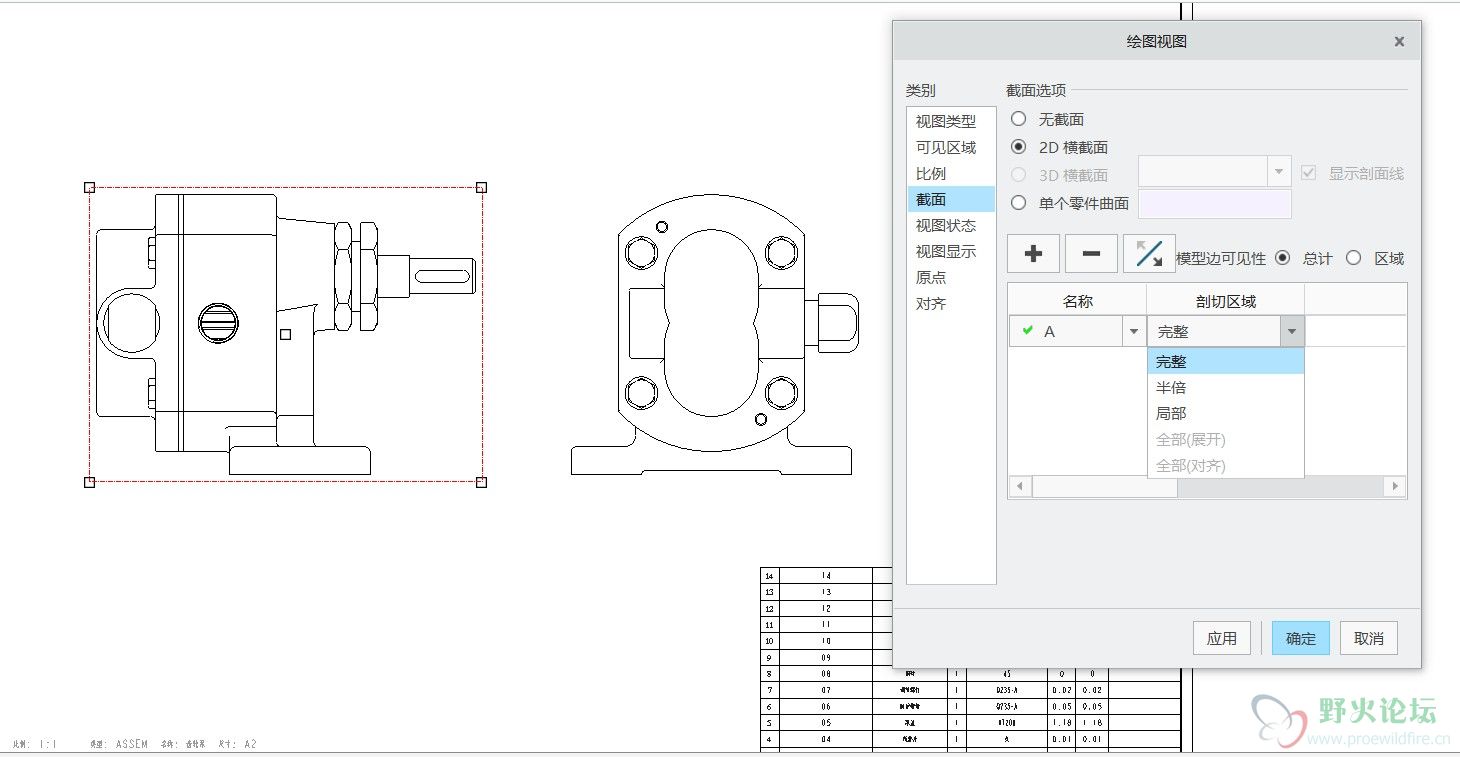

这个地方就有问题了，如下图3
请问这是为什么，是不是我关于旋转剖有地方还没学懂？？
就感觉很懵，请各位大佬给我指点一下！感谢大佬

老鬼当家

轴轴轴

小小一只虎

楼上正解 在往后拉一点 要让你选取轴线的 系统要知道你从哪儿开始剖切 参考下面点下 要你选取轴线的

Maga喷火龙

小小一只虎 发表于 2020-5-24 09:20
楼上正解 在往后拉一点 要让你选取轴线的 系统要知道你从哪儿开始剖切 参考下面点下 要你选取轴线的

感谢大佬解答
但是，这个必须要先正确的选这个剖切区域才可以进一步去选这个参考哎，我现在这个剖切区域总是选不了那个全部（对齐）
下面这是截面对话框这个往后拉的情况

Maga喷火龙

刚才我又自己瞎摆弄了一下
好像知道怎么操作了

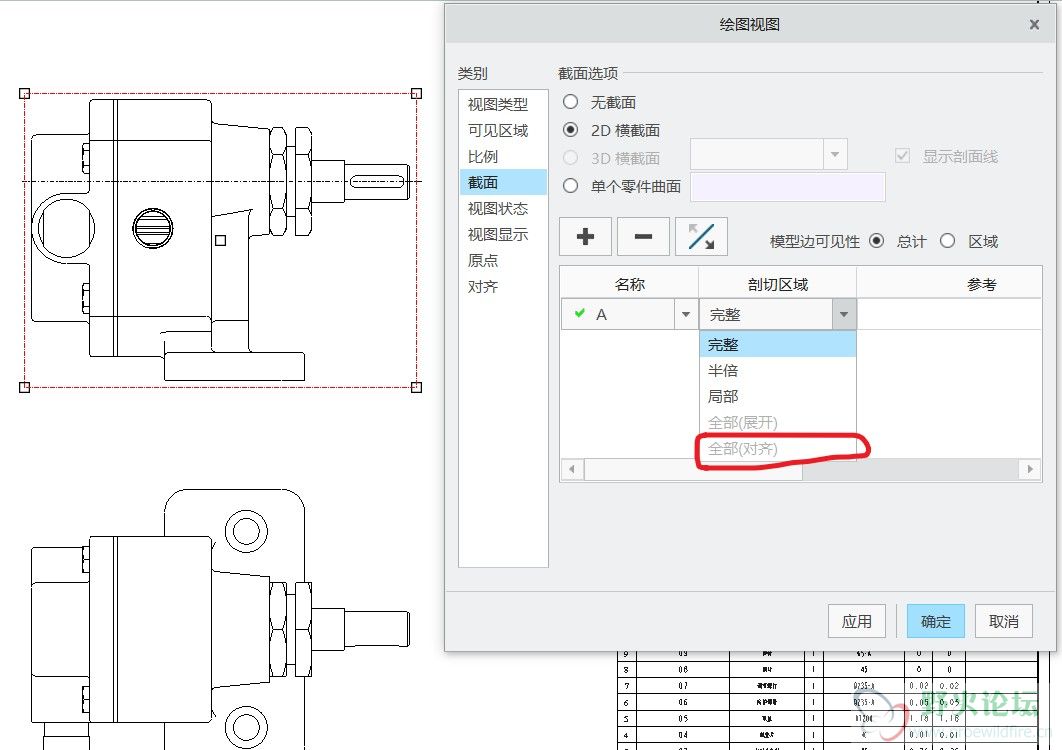

似乎要想能进行旋转剖（截面-全部（对齐））这个操作，就不能投影其他视图，如下图：

小小一只虎

发个PRT上来 大家会帮你的 这个你在画零件图的时候就应该有个基准轴的

fuguangyi

需要做点对齐的，
