有没有大神讲解一下螺纹的画法

ken1988 · 发表于 2020-5-16 16:14

软件里只有公制的螺纹，英制的螺纹孔要怎么画？列如G3/8螺纹。产品当中经常用到这样的螺纹，求指教

野火 · 发表于 2020-5-16 21:52

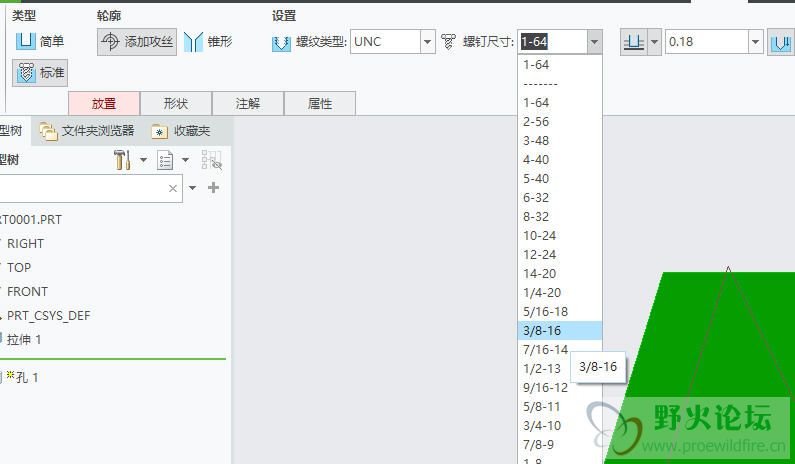

这个行吗？

295672500 · 发表于 2020-5-17 08:53

本帖最后由 295672500 于 2020-5-17 09:23 编辑

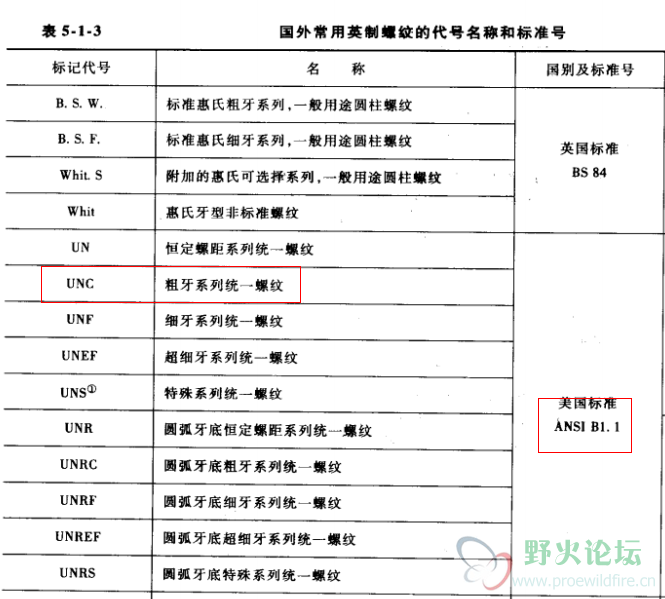

楼主要的应该是英制螺纹，UNC是美制螺纹

1、UN：统一螺纹代号 (美制螺纹)

举例1：3/8-16UNC-2A，表示公称直径3/8英寸，每英寸16个牙，公差等级为2A精度的外螺纹。

举例2：3/8-16UNC-2B，表示公称直径3/8英寸，每英寸16个牙，公差等级为2B精度的内螺纹。（只有UN的话，说明每英寸牙的数量可以自己定）

2、UNC：统一螺纹粗牙代号.（一般用于大量生产的紧固件）

举例1：3/8-20UNC-2A，表示公称直径3/8英寸，每英寸20个牙，公差等级为2A精度的粗牙外螺纹。

举例2：3/8-20UNC-2B，表示公称直径3/8英寸，每英寸20个牙，公差等级为2B精度的粗牙内螺纹。

3、UNF：统一螺纹细牙代号.（一般用于高强度螺纹紧固件）
举例1：3/8-24UNF-2A，表示公称直径3/8英寸，每英寸24个牙，公差等级为2A精度的细牙外螺纹。举例2：3/8-24UNF-2B，表示公称直径3/8英寸，每英寸24个牙，公差等级为2B精度的细牙内螺纹。

扩展资料：
1864年，美国人威利.赛勒斯参照英国惠氏螺纹标准体系指定了美国国家螺纹（UN），这两种螺纹在直径、螺距和公差方面很接近，但不同的是：美国螺纹（UN）牙型角为60o，削平高度为H/8；英国惠氏螺纹（BS）牙型角为55o，削平高度为H/6。
第二次世界大战中，由于盟军螺纹标准不统一，给后勤补给造成重大经济损失和伤亡。于是，二战结束后，美国、英国、加拿大等盟国指定了统一的螺纹标准。于1948年颁布了统一螺纹（UN）标准，由于当时美国经济实力和军事实力在盟军中占有主导地位。所以统一螺纹主要依据美国螺纹标准制定。统一螺纹（UN）的基本牙形见上图。

统一螺纹UN，第一个字母U来源于盟国间“统一”（UNIFIED），后一个N则来源于美国国家螺纹代号N（NATIONAL）,从此统一螺纹开始挤占英国惠氏螺纹使用市场。

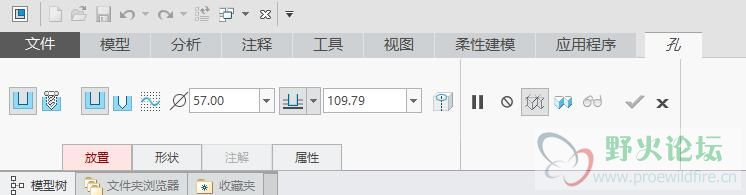

建议楼主用修饰螺纹做

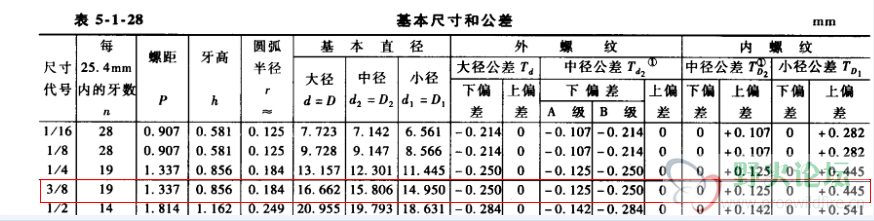

1.先建模螺纹孔Φ14.950
2.修饰螺纹顶径为Φ16.662

prt0002.prt.rar (62.75 KB, 下载次数: 12)

Johnson.chen · 发表于 2020-5-17 12:46

学习了，是好东西

ken1988 · 发表于 2020-5-18 09:20

295672500 发表于 2020-5-17 08:53
楼主要的应该是英制螺纹，UNC是美制螺纹

1、UN：统一螺纹代号 (美制螺纹)

谢谢，讲解的很到位

ken1988 · 发表于 2020-5-18 09:21

谢谢了，我想要英制的

稳健上班族 · 发表于 2021-9-7 17:26

http://www.proewildfire.cn/thread-144527-1-1.html可以参考下这个

super6607 · 发表于 2021-9-8 08:27

感谢传授经验
