框架建模后出工程图，线条不销隐怎么解决

梦之星

各位大神，请帮忙给解决一下。
框架模式建模后，出工程图时明明已经设置了消隐显示，但是线条依旧显示的乱七八糟，应该怎么处理。

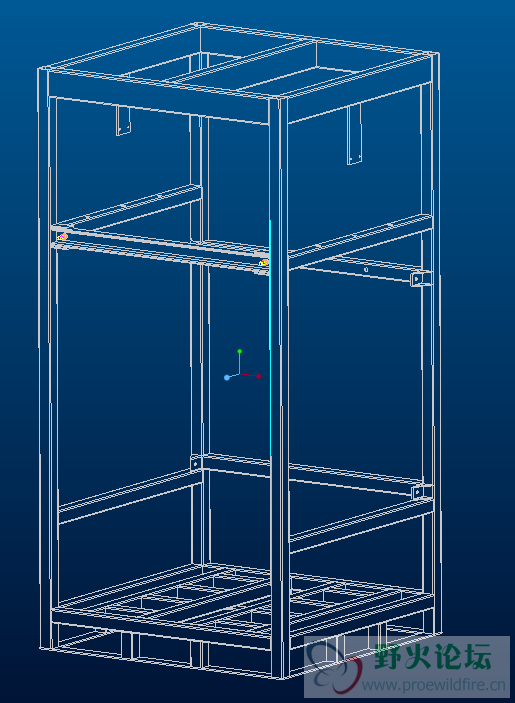

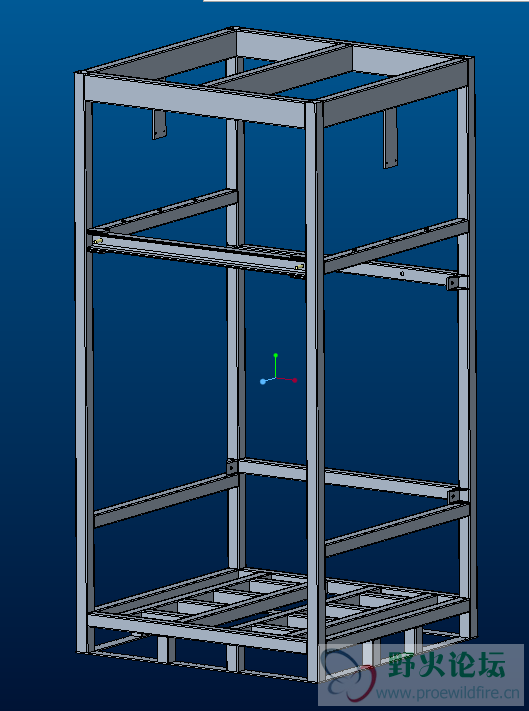

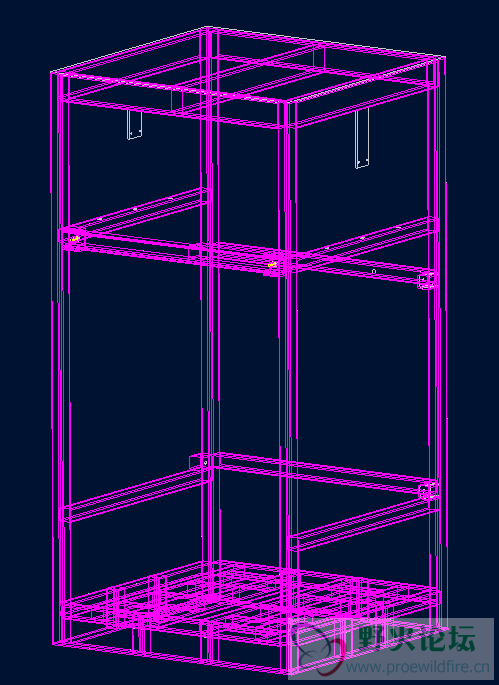

附件为三维建模实体、建模后产品截图、建模模块线条消隐显示截图（可正常消隐）、工程图模式线条显示截图（无法消隐）。

13421449639

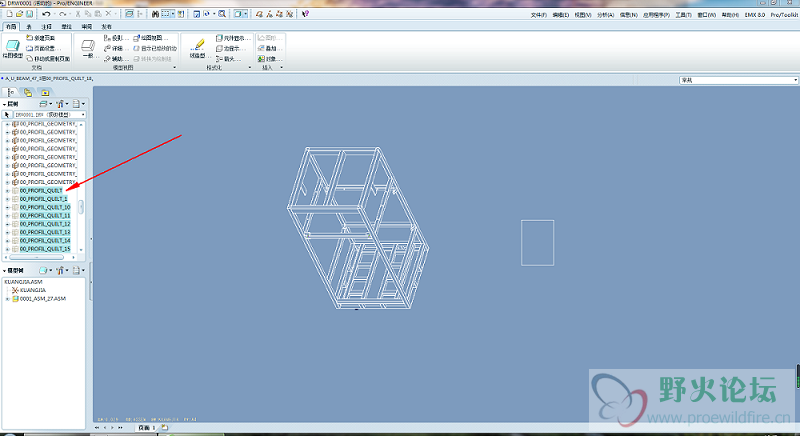

如图，把箭头指示下面的层都隐藏就OK了

梦之星

13421449639 发表于 2020-5-6 16:48
如图，把箭头指示下面的层都隐藏就OK了

多谢大神回复，我按您提供的思路试了一下，虽然在工程图模块实体显示时不再显示面组，但是一旦改成线框显示，仍然是所有的线条全部显示出来，无法达到消隐的目的。
如果您那边测试成功的话，烦请您将改后的文件给发一下，我这边学习一下。多谢

13421449639

梦之星 发表于 2020-5-7 08:14
多谢大神回复，我按您提供的思路试了一下，虽然在工程图模块实体显示时不再显示面组，但是一旦改成线框显 ...

我这个就是线框显示，已消隐

13421449639

梦之星 发表于 2020-5-7 08:14
多谢大神回复，我按您提供的思路试了一下，虽然在工程图模块实体显示时不再显示面组，但是一旦改成线框显 ...

你自己看

梦之星

我还是弄不成，其他的大神有测试成功的吗？给回复一下

梦之星

经过大神指点及摸索，目前已此问题已解决，在此将解决方法进行简单阐述：
1、工程图模块无法消隐，主要为出工程图时模型内部附带面组特征，所以消隐时面组线条依旧正常显示；
2、大神提示在建模模块下将模型图层打开，并将曲面图层隐藏，经过我的测试一直未成功，但大神可以实现消隐，这一点我无法解释；

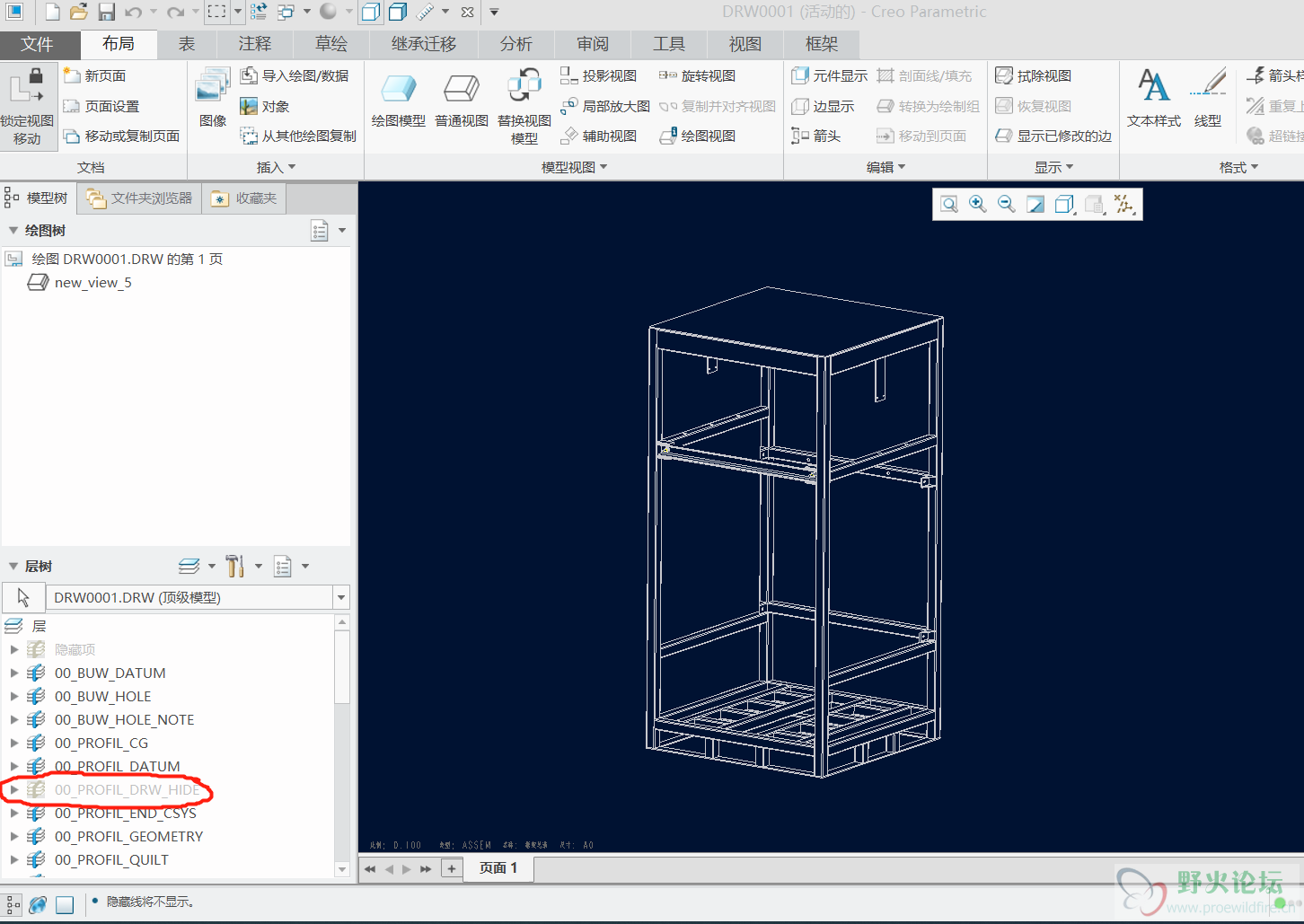

3、但是经过摸索，在工程图模块将图层打开，并将曲面图层隐藏，却可以达到消隐效果，反推的话就是在建模模块对曲面图层的隐藏操作在工程图模块不起作用，即使我已经进行了图层设置保存依旧无效。依次类推工程图模块的图层显示跟建模模块是不相通的。
再次感谢大神帮助。

xxt

隐藏建模图层后你要不要保存？

tiankp

面组隐藏线移除选择“是”，试下

xxqz

学习，还没有用框架出过图！
