哪位大神告诉我这个引脚怎么画

liurenn1972 · 发表于 2020-4-23 10:25

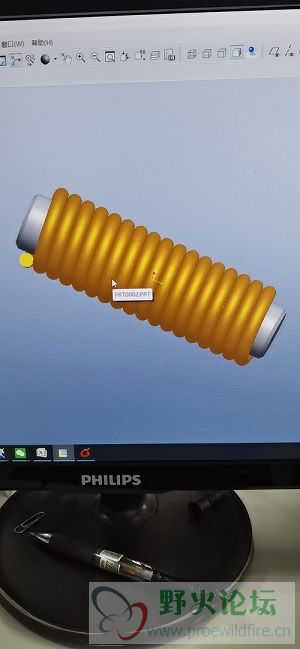

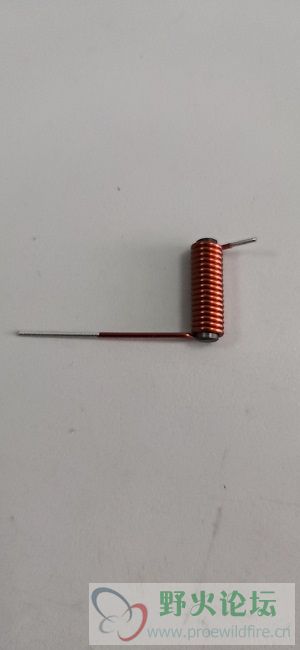

我现在只是用弹簧的画法画出来主体但是这个线圈的引脚不知道怎么画哪位大神帮我指导一下呗或者要是有其它不用弹簧画法画出来也帮我一下谢谢

易水岸的沙 · 发表于 2020-4-23 10:47

接两根线上去，然后扫描

liurenn1972 · 发表于 2020-4-23 10:51

易水岸的沙发表于 2020-4-23 10:47
接两根线上去，然后扫描

关键是找不到那个要草图画线的那个点没地方参照

stevenztg · 发表于 2020-4-23 10:53

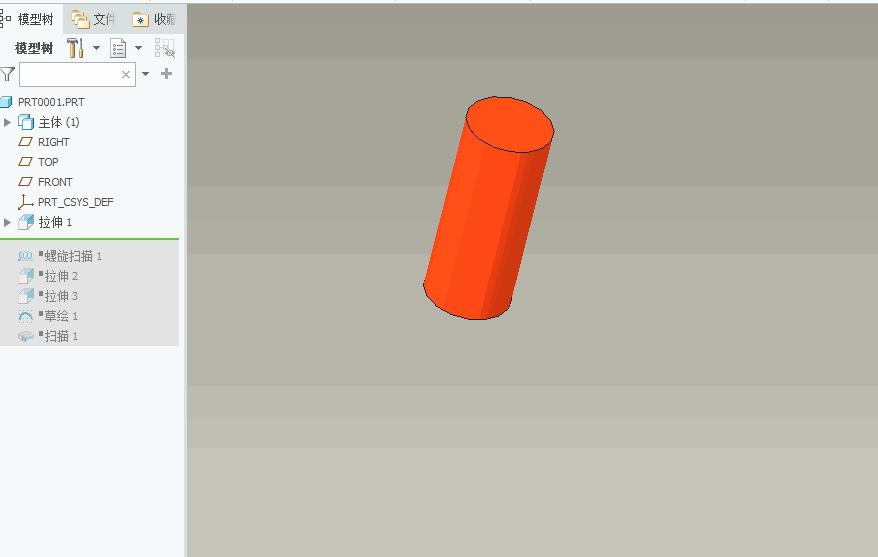

建轨迹中心线扫描就行了。

liurenn1972 · 发表于 2020-4-23 11:05

stevenztg 发表于 2020-4-23 10:53
建轨迹中心线扫描就行了。

您这是用的螺旋扫描？轨迹中心线是怎么建立的

374520402 · 发表于 2020-4-23 11:08

liurenn1972 发表于 2020-4-23 11:05
您这是用的螺旋扫描？轨迹中心线是怎么建立的

你上传个prt,我画个给你吧

liurenn1972 · 发表于 2020-4-23 11:22

374520402 发表于 2020-4-23 11:08
你上传个prt,我画个给你吧

无语商城限制文件大小啊有qq吗加我一下

liurenn1972 · 发表于 2020-4-23 11:43

374520402 发表于 2020-4-23 11:08
你上传个prt,我画个给你吧

中间的圆柱尺寸是3.15*15 线圈长13.23mm 线径0.77mm 短引出线长7mm 长引出线是12mm

374520402 · 发表于 2020-4-23 13:27

liurenn1972 发表于 2020-4-23 11:43
中间的圆柱尺寸是3.15*15 线圈长13.23mm 线径0.77mm 短引出线长7mm 长引出线是12mm

全部下载到一个文件夹

liurenn1972 · 发表于 2020-4-23 13:58

本帖最后由 liurenn1972 于 2020-4-23 14:01 编辑

374520402 发表于 2020-4-23 13:27
全部下载到一个文件夹

我下载到一个文件夹了打不开啊软件显示不能检索我用的是5.0版本组合体和单个件都打不开

		自动登录	找回密码
密码			立即注册

[求助] 哪位大神告诉我这个引脚怎么画
