这个图纸看不懂了，大佬给我个PART谢谢

whj930511 · 发表于 2020-4-22 08:07

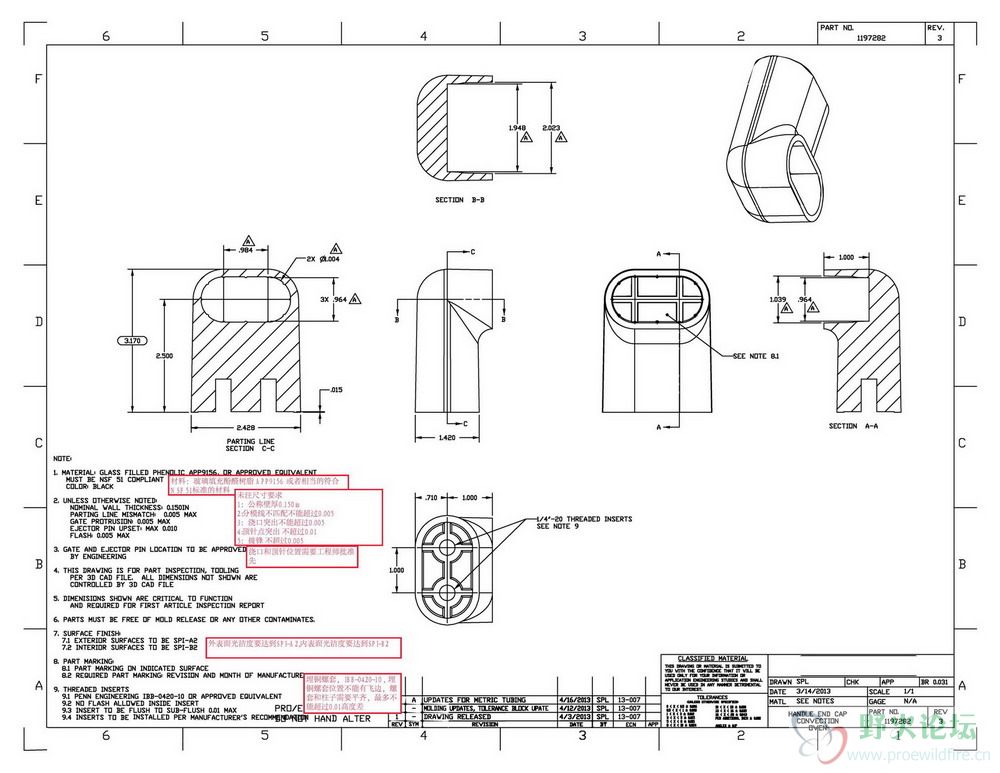

如图

zqh100 · 发表于 2020-4-22 08:14

你是没学过工程制图嘛？？？？？？？？？？

老外的图纸，第三视角，投影图。

andrawloo · 发表于 2020-4-22 08:16

第三视角？

liufeng104 · 发表于 2020-4-22 11:04

这个是英寸图你按照英寸图画就好了，我知道你看不懂尺寸是什么单位而已

whj930511 · 发表于 2020-4-22 11:44

我是看不懂里面是怎么接的，各位发个图片给我或PART

whj930511 · 发表于 2020-5-12 08:19

里面那个双十字怎么来的,图上少尺寸了吗
