Creo 工程图截面箭头的线条太粗（如何改细）

man86

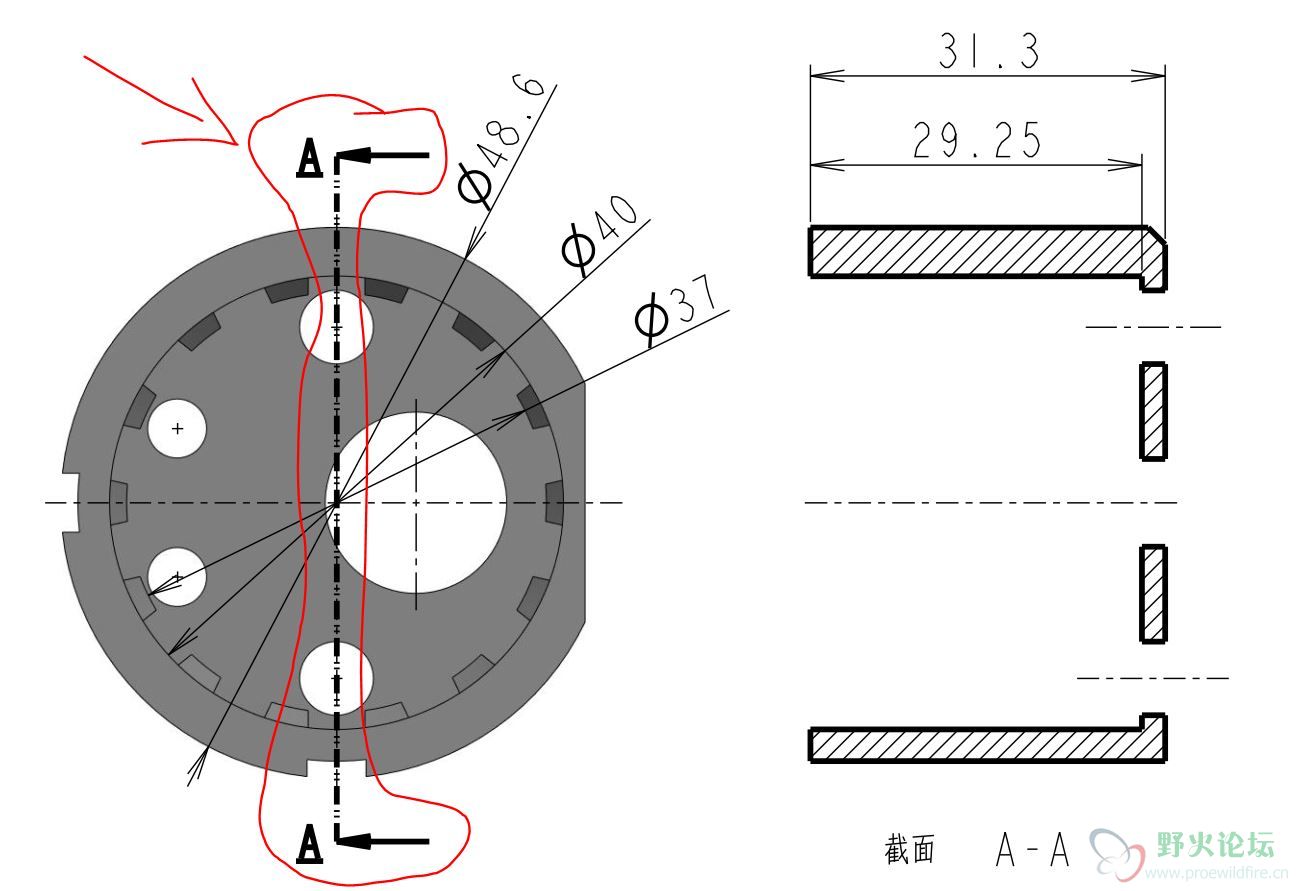

Creo 工程图截面箭头的线条太粗。
如何改细

fuguangyi

修改工程图DTL配置文件



工程图配置文件系统附件不能上传

liufeng104

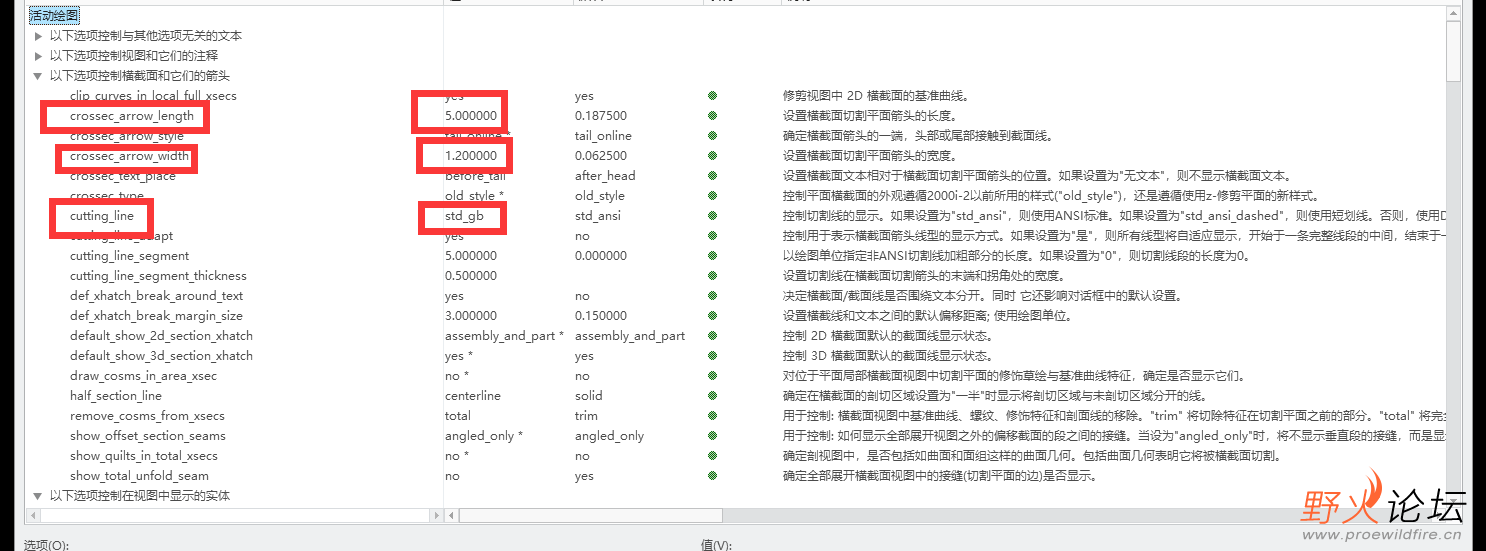

这个是箭头和中间刨切线太粗了  draw_arrow_length   改成2.0 draw_arrow_width 改成0.5
下面论坛有详细介绍工程图设置
　
新建一个文本文件，改名  MS_PRINT_MGR.PCF
S_PRINT_MGR.PCF
plotter ms_print_mgr
button_name ms printer manager
button_help print using windows printer manager
plot_handshake software default
allow_file_naming yes
delete_after_plotting no
interface_quality 3 default
plot_destination printer default
paper_size a4 default
pen_slew 15
pen_table_file  D:\Program Files\pro_stds\print\hp_laserjet1000.pnt
plot_sheets current default
plot_access create
plot_clip no
plot_drawing_format yes
plot_label no
plot_layer current
plot_linestyle_scale .25
plot_names no
plot_segmented no
plotter_command windows_print_manager

　　再建一个文本文件，重命名  HP_LASERJET1000.PNT
pen 1 color 0.0 0.0 0.0; thickness 0.035 cm
pen 2 color 0.0 0.0 0.0; thickness 0.015 cm
pen 3 color 0.0 0.0 0.0; thickness 0.015 cm
pen 4 color 0.0 0.0 0.0; thickness 0.015 cm
pen 5 color 0.0 0.0 0.0; thickness 0.015 cm
pen 6 color 0.0 0.0 0.0; thickness 0.015 cm
pen 7 color 0.0 0.0 0.0; thickness 0.015 cm
pen 8 color 0.0 0.0 0.0; thickness 0.015 cm

　　具体路径因人而异，您也可以在config.pro里，直接设置，pen1_line_weight 到pen8_line_weight 的值，pen1为粗实线，可设4，其它为2,具体数值可看效果而调整。


http://www.proewildfire.cn/forum ... =config%C9%E8%D6%C3
http://www.proewildfire.cn/forum ... =config%C9%E8%D6%C3
http://www.proewildfire.cn/forum ... =config%C9%E8%D6%C3
http://www.proewildfire.cn/forum ... C%CD%BC%C9%E8%D6%C3

man86

这个是箭头张开的宽度，及箭头的长度设置。
此截面箭头线的粗细，在哪里设置呢？找了半天没找到！！！

liufeng104

man86 发表于 2020-3-19 10:53
这个是箭头张开的宽度，及箭头的长度设置。
此截面箭头线的粗细，在哪里设置呢？找了半天没找到！！！

设置下笔的粗细即可  pen_table_file   D:\Program Files\peizhi\刚刚建立的路径（HP_LASERJET1000.PNT）  设置打印线宽配置文件
再建一个文本文件，重命名  HP_LASERJET1000.PNT
pen 1 color 0.0 0.0 0.0; thickness 0.035 cm
pen 2 color 0.0 0.0 0.0; thickness 0.015 cm
pen 3 color 0.0 0.0 0.0; thickness 0.015 cm
pen 4 color 0.0 0.0 0.0; thickness 0.015 cm
pen 5 color 0.0 0.0 0.0; thickness 0.015 cm
pen 6 color 0.0 0.0 0.0; thickness 0.015 cm
pen 7 color 0.0 0.0 0.0; thickness 0.015 cm
pen 8 color 0.0 0.0 0.0; thickness 0.015 cm

你还要坚持其他的设置看看有没有设置好可能是英寸的还有就是把其他的想对应的都改小点

沙漠盾牌

工程图配置文件

man86

其它线头粗细都合适，就是这个截面线的线条找不到对应的设置。

man86

仍旧是没有找到改善方法，

fuguangyi

标准规定剖切线是粗线，所以用白线，打出来就是粗线
更新自己的dtl文件
