关于工程图中标注几何公差选取文本定位的尺寸出错。提示选定零件未激活，再选。

黄石 · 发表于 2020-2-14 16:56

PROE工程图中需用自动生成的尺寸,

才能够把基准定义到尺寸线上.

而手工标注的尺寸不行.

黄石 · 发表于 2020-2-14 17:04

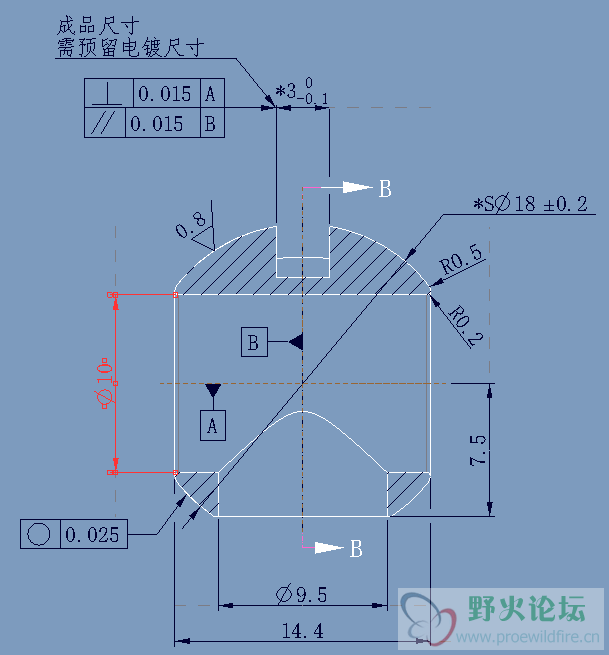

在工具栏中“注释”-“显示模型注释”自动生成的尺寸才能标注，如图几何公差。

野火 · 发表于 2020-2-14 20:57

自动尺寸和手工标注的有时候有区别的

fuguangyi · 发表于 2020-2-15 16:42

本帖最后由 fuguangyi 于 2020-2-15 16:43 编辑

太长时间不用proe了，已经模糊了，但是Creo高版本什么都可以啊：
基准可以在手工标注的尺寸界线上直接放置
几何公差也可以直接指定到尺寸界线上
这些不是自定义符号，是系统默认的基准和几何公差

futurism · 发表于 2020-2-17 09:43

感谢分享！
